申请日2015.03.10
公开(公告)日2015.08.12
IPC分类号C02F1/04
摘要
本实用新型涉及一种用于含酚废水萃取脱酚后水相的多功能分离塔，包括带有一个进料口的精馏塔及其控制系统，所述精馏塔塔釜上段设置连接有进料口的提馏段，提馏段内部设有筛板;精馏塔上节设有氨水采出口，氨水采出口与氨水捕集器连接;精馏塔塔顶设有萃取剂采出口，萃取剂采出口与萃取剂捕集器连接;精馏塔塔顶连接冷凝器，冷凝器顶部有排气口，排气口与氨水采出罐连接;精馏塔塔釜底部设有液位监控器及水采出口。本实用新型的优点是：可以在仅用一个精馏塔的前提下有效分离氨、萃取剂与酸性气体。结构简单，分离过程精确可控，且分离成本低。

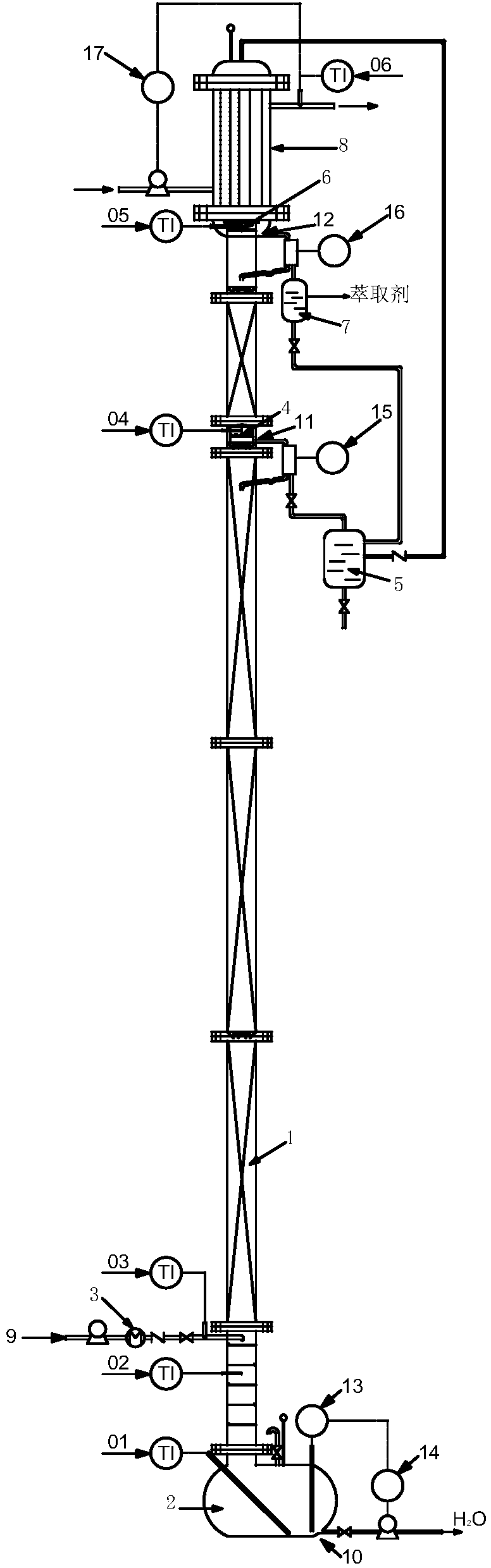

摘要附图
权利要求书
1.一种用于含酚废水萃取脱酚后水相的多功能分离塔，包括带有一个进料口的精馏 塔及其控制系统，其特征在于，所述精馏塔塔釜上段设置连接有进料口的提馏段，提馏段 内部设有筛板;精馏塔上节设有氨水采出口，氨水采出口与氨水捕集器连接;精馏塔塔顶 设有萃取剂采出口，萃取剂采出口与萃取剂捕集器连接;精馏塔塔顶连接冷凝器，冷凝器 顶部有排气口，排气口与氨水采出罐连接;精馏塔塔釜底部设有液位监控器及水采出口。
2.根据权利要求1所述的一种用于含酚废水萃取脱酚后水相的多功能分离塔，其特 征在于，所述提馏段内部设有五块筛板，在第一块筛板上方设有进料口，进料口上设有预 热器，预热器与第一块筛板之间设有温度控制器。
3.根据权利要求1所述的一种用于含酚废水萃取脱酚后水相的多功能分离塔，其特 征在于，所述氨水采出口设有氨水回流控制器。
4.根据权利要求3所述的一种用于含酚废水萃取脱酚后水相的多功能分离塔，其特 征在于，所述氨水回流控制器通过回流管与精馏塔连通，氨水回流控制器通过流出管与氨 水采出罐连通。
5.根据权利要求1所述的一种用于含酚废水萃取脱酚后水相的多功能分离塔，其特 征在于，所述萃取剂采出口设有萃取剂回流控制器，萃取剂回流控制器与精馏塔连接。
6.根据权利要求1或5所述的一种用于含酚废水萃取脱酚后水相的多功能分离塔， 其特征在于，还包括萃取剂采出罐，萃取剂采出罐与萃取剂回流控制器、氨水采出罐连接。
说明书
一种用于含酚废水萃取脱酚后水相的多功能分离塔
技术领域
本实用新型涉及废水中氨氮、萃取剂和酸性气体的分离装置，尤其涉及一种用于含酚 废水萃取脱酚后水相的多功能分离塔。
背景技术
近年来煤化工行业领域有较高的增长，充分的利用了我国丰富的煤炭资源。煤化工包 括煤气化、兰炭和冶金焦化三大技术模块。煤化工废水中含有大量的有毒物质，其中包含 酚、氨、氰化物、硫化氢等。尤其是酚类对各种生物都有毒害作用，氨氮对水体也有很大 的危害，特别是对水体生物有毒害作用，同时氰化物和硫化氢对环境也存在危害。其中酚、 氨可以回收再利用，现在最适宜回收酚的是溶剂萃取法，废水中萃取剂和氨的回收采用精 馏法，所以分离含酚废水萃取后水中的萃取剂、氨氮及酸性气体具有重大意义。
目前分离废水中的氨氮、萃取剂和酸性气体的工艺有：脱酸塔→蒸氨塔→汽提塔三个 塔。由于脱酸塔的塔顶采出中约有35%的氨，在实际生产过程中，由于水蒸汽、二氧化碳 和氨的存在，塔顶蒸汽通过冷却器会会出现碳氨结晶，导致了塔顶管线堵塞等问题。这样 严重影响了设备的效率和生产的正常进行。同时脱酸塔对酸性气体的脱除效率低，在蒸氨 过程中仍然存在结晶问题。除此，三个塔的设备投资和运行能耗也较大。
还有采用单塔加压汽提同时脱酸脱氨，萃取酚之后利用溶剂汽提塔回收萃取剂。而且 该流程中废水经历了“加热→冷却→加热→冷却”的过程，公用工程的消耗相对较高。
目前关于分离氨氮、萃取剂及酸性气体分离的装置论文也有报道，主要工作在华南理 工大学，其主要利用汽提塔内上下的温差和废水中各组分的溶解特性，达到将各组分分离 氨氮、萃取剂和酸性气体。汽提塔有冷、热两个进料口，在一定的温度和压力下，最终塔 顶采出气相的主要成分是二氧化碳、硫化氢和MIBK(占90%以上)，去三相分离。同时侧 线采氨，并去三级冷凝回收氨水。出水氨氮<300mg/L。
因此，设备投入和能源消耗对于生产运行及环境保护具有实际性意义。所以，本实用 新型提出一种设备简单和低能耗的分离氨氮、萃取剂和酸性气体的多功能分离塔。
发明内容
为克服现有技术的不足，本实用新型的目的是提供一种用于含酚废水萃取脱酚后水相 的多功能分离塔，通过塔内温度梯度和各组份的溶解特性，实现氨氮、萃取剂和酸性气体 的充分分离，只利用一个塔就可以同时分离氨氮、萃取剂和酸性气体的目的，降低设备投 入和能源消耗。
为实现上述目的，本实用新型通过以下技术方案实现：
一种用于含酚废水萃取脱酚后水相的多功能分离塔，包括带有一个进料口的精馏塔及 其控制系统，所述精馏塔塔釜上段设置连接有进料口的提馏段，提馏段内部设有筛板;精 馏塔上节设有氨水采出口，氨水采出口与氨水捕集器连接;精馏塔塔顶设有萃取剂采出口， 萃取剂采出口与萃取剂捕集器连接;精馏塔塔顶连接冷凝器，冷凝器顶部有排气口，排气 口与氨水采出罐连接;精馏塔塔釜底部设有液位监控器及水采出口。
所述提馏段内部设有五块筛板，在第一块筛板上方设有进料口，进料口上设有预热器， 预热器与第一块筛板之间设有温度控制器。
所述氨水采出口设有氨水回流控制器。
所述氨水回流控制器通过回流管与精馏塔连通，氨水回流控制器通过流出管与氨水采 出罐连通。
所述萃取剂采出口设有萃取剂回流控制器，萃取剂回流控制器与精馏塔连接。
还包括萃取剂采出罐，萃取剂采出罐与萃取剂回流控制器、氨水采出罐连接。
与现有技术相比，本实用新型的有益效果是：
可以在仅用一个精馏塔的前提下有效分离氨、萃取剂与酸性气体。结构简单，分离过 程精确可控，且分离成本低。
