申请日2015.04.17
公开(公告)日2015.08.05
IPC分类号E03C1/12
摘要
一种污水回收装置,包括污水水箱、净水水箱以及设有控制开关的控制柜，所述的控制柜内固设控制阀、与控制阀连接并由控制阀控制的净水活塞缸和污水活塞缸，控制阀上设有总进水口、总出水口、第一分支口、第二分支口、安装于控制阀左右两侧并分别控制第一分支口、第二分支口开关的左、右位置触发开关，所述的净水活塞缸的两端上分别设有与控制阀第一分支口相连通的第一净水口、与控制阀第二分支口相连通的第二净水口，所述污水活塞缸的两端上设有分别与污水水箱相连通的单向出口，所述的污水活塞缸两端上还分别开有单向进口。本实用新型既回收了污水又充分利用了净水资源，且非电力装置安全、环保、适用性强，既能家用也可适用于工业工厂。
权利要求书

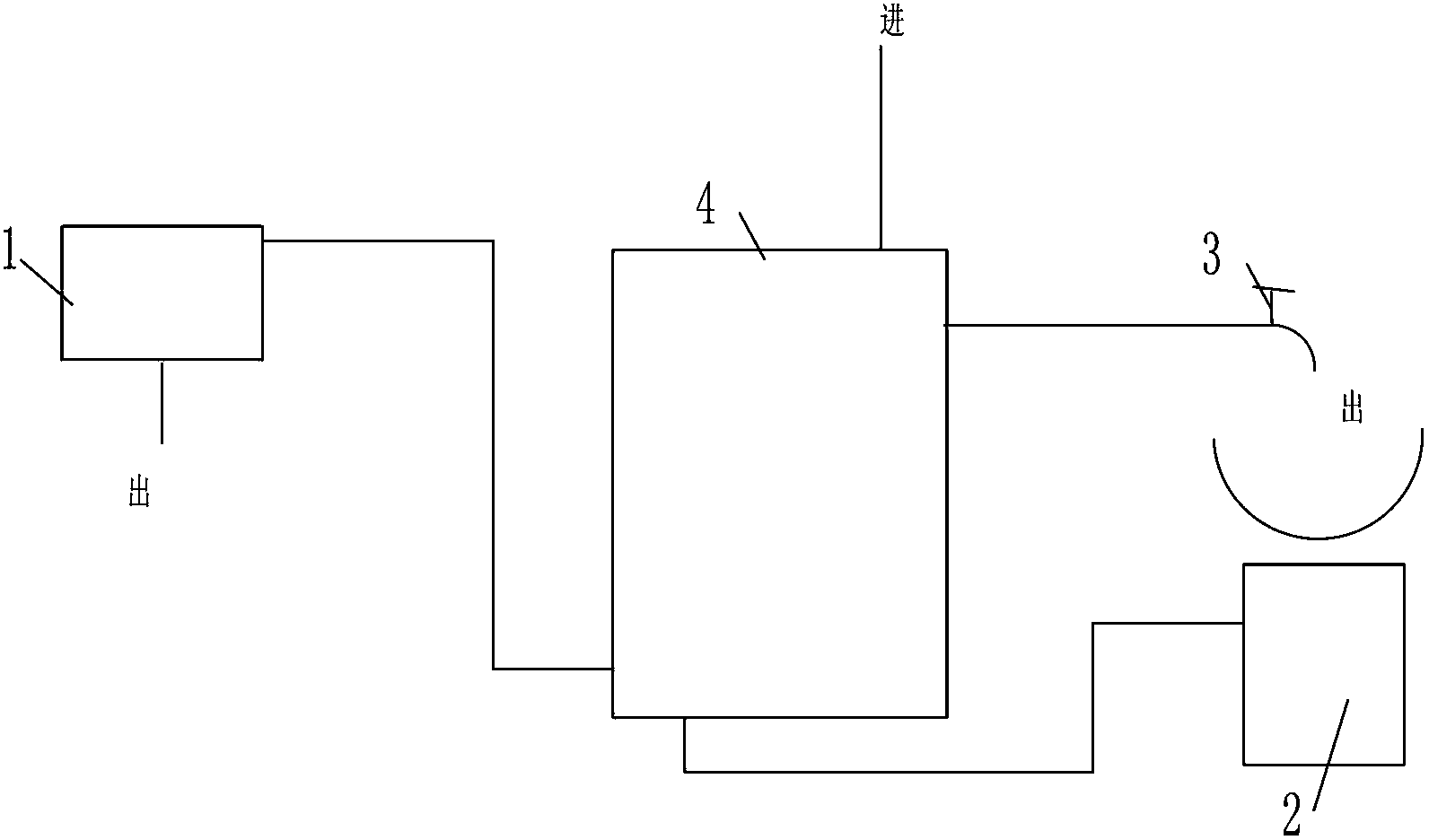

1.一种污水回收装置，其特征在于:包括污水水箱(1)、净水水箱(2)以 及设有控制开关(3)的控制柜(4)，所述的控制柜(4)内固设控制阀(5)、 与控制阀(5)连接并由控制阀(5)控制的净水活塞缸(6)和污水活塞缸(7)， 控制阀(5)上设有总进水口(5a)、总出水口(5b)、第一分支口(5c)、第二分 支口(5d)、安装于控制阀(5)左右两侧并分别控制第一分支口(5c)、第二分 支口(5d)开关的左、右位置触发开关(T1、T2)，所述的净水活塞缸(6)的 两端上分别设有与控制阀(5)第一分支口(5c)相连通的第一净水口(6a)、 与控制阀(5)第二分支口(5d)相连通的第二净水口(6b)，所述污水活塞缸 (7)的两端上设有分别与污水水箱(1)相连通的单向出口，即第一污水单向 出口(7a)和第二污水单向出口(7b)，所述的污水活塞缸(7)两端上还分别 开有单向进口，即第一污水进水口(7c)、第二污水进水口(7d)，净水活塞缸 (6)和污水活塞缸(7)的活塞杆联动并接与一触控臂(8)一端，在触控臂(8) 的另一端部上于左、右位置触发开关(T1、T2)的两侧位置固设有两个支臂(8a、 8b)，即第一支臂(8a)、第二支臂(8b)，两个支臂之间的距离小于净水活塞缸 (6)和污水活塞缸(7)的缸体长度，两个支臂(8a、8b)上分别带有与左、 右位置触发开关(T1、T2)对应的触点，在控制开关(3)启动时，净水经控制阀 (5)进入净水活塞缸(6)，并通过净水活塞缸(6)的活塞杆带动污水活塞缸 (7)活塞杆运动，污水通过污水活塞缸(7)吸入至污水水箱(1)，从而实现 污水的回收。
2.根据权利要求1所述的污水回收装置，其特征在于：所述污水活塞缸(7) 两端的第一污水进水口(7c)、第二污水进水口(7d)处设有滤网。
说明书
污水回收装置
技术领域
本实用新型涉及一种污水回收装置。
背景技术
目前，我国有200多个城市缺水，水的供需矛盾日益突出;如何解决目 前的缺水状态，只有从节约用水及处理好污水的方面着手工作。比如厕所用水 箱实现定时定量供水，防止水的浪费。以及其它在用水装置上所使用的污水处 理装置等。这些都是一种有效地节水方法。就家庭生活污水而言，其重复利用 无疑是节约用水的一条重要而现实的途径。但现有家庭所用的污水二次利用装 置，比较复杂，成本较高，一般家庭并不合适。也有的污水二次利用装置，开 始时使用效果还可以，一段时间后，使用效果变差，不能进行方便的清污处理， 也不适合家庭使用。也不适合家庭使用。
发明内容
本实用新型的目的在于针对已有技术存在的缺陷，提供既能适用于工业又 可适用于家用的污水回收装置。
为达到上述目的，本实用新型采用下述技术方案：一种污水回收装置,包括 污水水箱、净水水箱以及设有控制开关的控制柜，所述的控制柜内固设控制阀、 与控制阀连接并由控制阀控制的净水活塞缸和污水活塞缸，控制阀上设有总进 水口、总出水口、第一分支口、第二分支口、安装于控制阀左右两侧并分别控 制第一分支口、第二分支口开关的左、右位置触发开关，所述的净水活塞缸的 两端上分别设有与控制阀第一分支口相连通的第一净水口、与控制阀第二分支 口相连通的第二净水口，所述污水活塞缸的两端上设有分别与污水水箱相连通 的单向出口，即第一污水单向出口和第二污水单向出口，所述的污水活塞缸两 端上还分别开有单向进口，即第一污水进水口、第二污水进水口，净水活塞缸 和污水活塞缸的活塞杆联动并接与一触控臂一端，在触控臂的另一端部上于左、 右位置触发开关、的两侧位置固设有两个支臂，即第一支臂、第二支臂，两个 支臂之间的距离小于净水活塞缸和污水活塞缸的缸体长度，两个支臂、上分别 带有与左、右位置触发开关对应的触点，在控制开关启动时，净水经控制阀进 入净水活塞缸，并通过净水活塞缸的活塞杆带动污水活塞缸活塞杆运动，污水 通过污水活塞缸吸入至污水水箱，从而实现污水的回收。
作为一种改进：所述污水活塞缸两端的第一污水进水口、第二污水进水口 处设有滤网。
采用上述方案的污水回收装置，其在控制开关启动后，净水经控制阀的第 一分支口或第二分支口进入净水活塞缸，并使得净水活塞缸的活塞杆在净水活 塞缸内向左或向右运动，由于污水活塞杆与净水活塞杆并接在触控臂一端上， 使得与净水活塞缸活塞杆连动的污水活塞缸活塞杆在污水活塞缸内向左或向右 运动，污水通过污水活塞缸的左端或右端的单向进口吸入，污水活塞缸另一端 空间受压其内的污水由该端的单向出口压入连通的污水水箱，从而实现污水回 收。当污水活塞缸活塞杆运动至触控臂的支臂上触点碰触并触发左或右位置触 发开关时，由左或右位置触发开关控制的第一分支口和第二分支口改变开关状 态，从而改变净水活塞缸和污水活塞缸的活塞杆改变运动方向，污水通过污水 活塞缸的右端或左端的单向进口吸入，污水活塞缸另一端空间受压其内的污水 由该端的单向出口压入连通的污水水箱，连续回收污水，直至控制开关关闭， 污水回收停止。本实用新型的污水回收装置利用了活塞缸将净水部分与污水部 分完全隔离开，既回收了污水又充分利用了净水资源，且非电力装置安全、环 保、适用性强，既能家用也可适用于工业工厂。
下面结合附图和具体实施方式对本实用新型作进一步说明。
