申请日2015.01.28
公开(公告)日2015.07.01
IPC分类号B01D25/21; C02F11/14
摘要
本实用新型公开了一种隔膜式板框污泥压滤机，主要由污泥重力浓缩池、污泥破壁反应器、中间输送泵、污泥反应罐、进料压泥泵、隔膜式板框压滤机及清洗装置组成，其特征在于：所述污泥重力浓缩池与污泥破壁反应器之间设置有流量计;所述隔膜式板框压滤机设置有隔膜式板框，隔膜式板框外部包裹有滤布，隔膜式板框内腔通过空气支管与空压机连接，并在空气支管与空压机之间的总管上设置有压力调节装置;所述隔膜式板框由板框本体和板框隔膜组成。本实用新型集成了破壁调理、固化调理、干化过程，利用压缩空气对隔膜二次加压，将污泥含水降到60%以下，系统具有自动化运行、自动卸料、节能的特点。
权利要求书

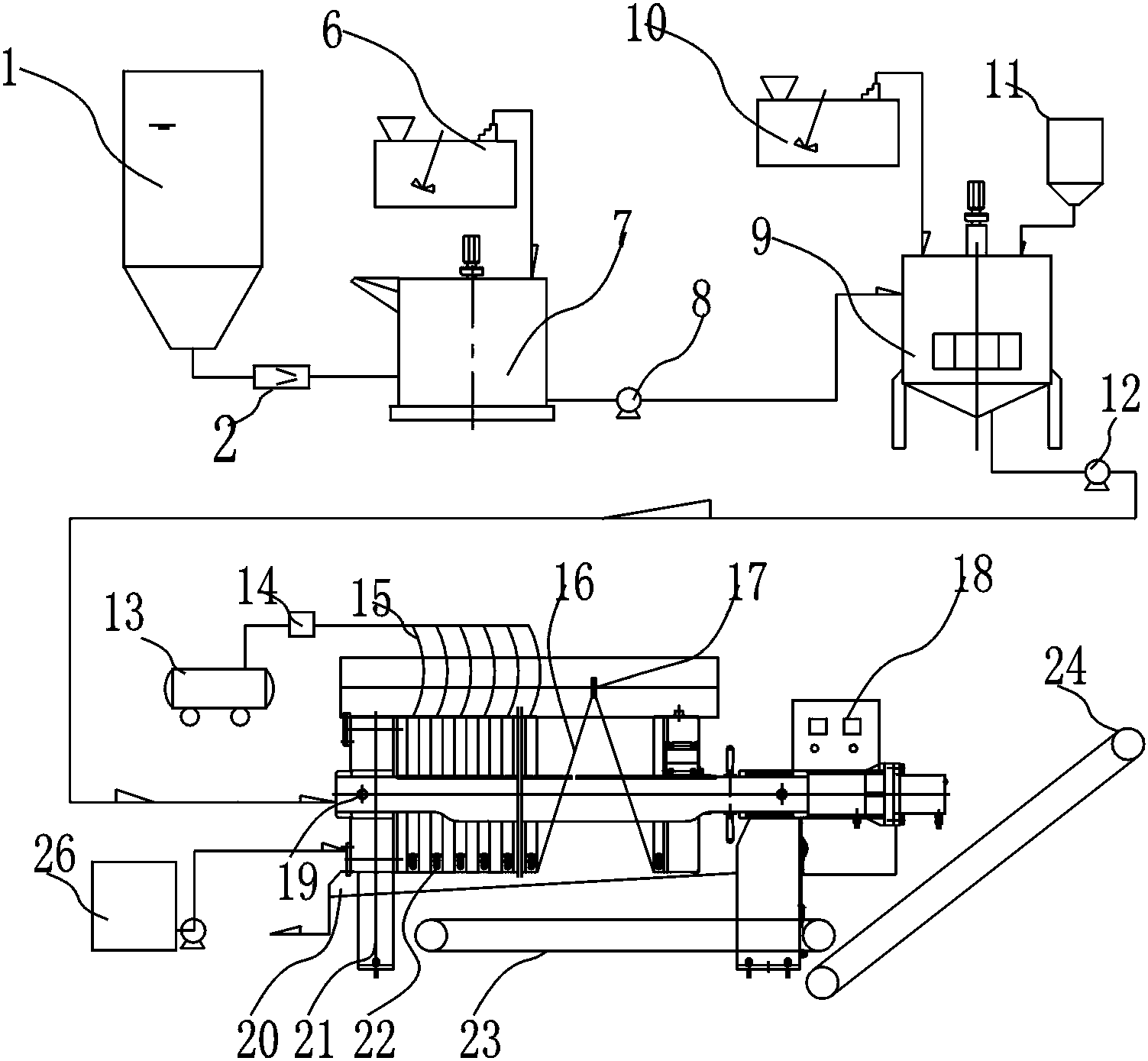

1.一种隔膜式板框污泥压滤机，主要由污泥重力浓缩池(1)、污泥破壁反应器(7)、中间输送泵(8)、污泥反应罐(9)、进料压泥泵(12)、隔膜式板框压滤机(21)及清洗装置(26)组成，其特征在于：所述污泥重力浓缩池(1)与污泥破壁反应器(7)之间设置有流量计(2);所述隔膜式板框压滤机(21)设置有隔膜式板框(22)，隔膜式板框(22)外部包裹有滤布(16)，隔膜式板框(22)内腔通过空气支管(15)与空压机(13)连接，并在空气支管(15)与空压机(13)之间的总管上设置有压力调节装置(14);所述隔膜式板框(22)由板框本体(25)和板框隔膜(5)组成，且在隔膜式板框(22)的上方设置有卸料装置安装孔(4)，在隔膜式板框(22)上方的一端设置有进气孔(27)，在隔膜式板框(22)下部的两端设置有滤液排放孔(3)。
2.如权利要求1所述的一种隔膜式板框污泥压滤机，其特征在于：所述污泥破壁反应器(7)的加药口通过管道与破壁剂加药装置(6)连接。
3.如权利要求1所述的一种隔膜式板框污泥压滤机，其特征在于：所述污泥反应罐(9)的加药口通过管道与PAM加药装置(10)和固化剂定量投加装置(11)连接。
4.如权利要求1所述的一种隔膜式板框污泥压滤机，其特征在于：所述隔膜式板框压滤机(21)的清洗口通过管道与清洗装置(26)连接。
说明书
一种隔膜式板框污泥压滤机
技术领域
本实用新型涉及一种隔膜式板框污泥压滤机，属于环保技术领域。
背景技术
随着城市工业废水与生活污水的排放量日益增多，城市污水处理率也逐年提高，城市污水处理厂的污泥产量也急剧增加，污水处理厂要排放大量的剩余污泥，数量巨大的污泥需要做进一步处理，如果污泥得不到合理处理，将造成二次污染。污水污泥的成分很复杂，除含有大量的水分外，还含大量有用资源。目前对于城市污泥处理方法有多种，一般有填埋、焚烧和综合利用，但在资源化利用之前，需对污泥进行预处理，进行调理，包括浓缩、脱水、干燥。经过干化后的污泥，可运用于土地改良，建材利用等，填埋要求污泥含水率小于60%，如何降低污泥的含水率，这是污泥处理的重要任务。现有干化污泥工艺采用热源或电能加热，能源消耗较大。
实用新型内容
本实用新型的目的在于提供一种隔膜式板框污泥压滤机， 本系统集成了破壁调理、固化调理、干化过程，利用压缩空气对隔膜二次加压，将污泥含水降到60%以下，系统具有自动化运行、自动卸料、节能的特点。
本实用新型的目的通过下述技术方案实现：隔膜式板框压滤机主要由污泥重力浓缩池、污泥破壁反应器、中间输送泵、污泥反应罐、进料压泥泵、隔膜式板框压滤机及清洗装置组成，其特征在于：所述污泥重力浓缩池与污泥破壁反应器之间设置有流量计;所述隔膜式板框压滤机设置有隔膜式板框，隔膜式板框外部包裹有滤布，隔膜式板框内腔通过空气支管与空压机连接，并在空气支管与空压机之间的总管上设置有压力调节装置;所述隔膜式板框由板框本体和板框隔膜组成，且在隔膜式板框的上方设置有卸料装置安装孔，在隔膜式板框上方的一端设置有进气孔，在隔膜式板框下部的两端设置有滤液排放孔。
所述污泥破壁反应器的加药口通过管道与破壁剂加药装置连接。
所述污泥反应罐的加药口通过管道与PAM加药装置和固化剂定量投加装置连接。
所述隔膜式板框压滤机的清洗口通过管道与清洗装置连接。
隔膜式板框压滤机的工作原理：污泥重力浓缩池内污泥通过自然沉降重力浓缩后，去除污泥中的自由水，经过流量计计量将污泥抽入污泥破壁反应器，生活污水处理厂一般采用生物法处理，污泥中含有大量剩余微生物，剩余微生物含水率较高，需要破坏这部分污泥的微生物结构，以便于进一步脱水，脱水后的污泥进入污泥破壁反应器，在污泥破壁反应器内通过破壁剂加药装置加入破壁剂，中间输送泵将污泥输送到污泥反应罐内，污泥反应罐内设置有搅拌机，通过PAM加药装置和固化剂定量投加装置分别加入PAM和固化剂，固化剂一般为生石灰、铁盐等具有较强的吸水性，生石灰还可以起到消毒作用。最后，进料压泥泵将污泥压送到隔膜式板框压滤机内，分别进行机械脱水、在隔膜式板框打入压缩空气二次挤压滤饼、保压干化操作，隔膜式板框内腔通过空气支管与空压机连接，并在空气支管与空压机之间的总管上设置有压力调节装置，保压操作完成后污泥含水率降低到60%以下，满足污泥后续处置要求，开启自动卸料装置，通过卸料装置安装孔将隔膜式板框依次拉开，污泥自动落入水平皮带输送机，然后通过倾斜皮带输送机将污泥输送堆放点，完成对污泥干化过程，卸完污泥后根据情况启动清洗装置，清洗滤布。
综上所述，本实用新型的有益效果是：
(一)、本系统集成了破壁调理、固化调理、干化过程，将污泥含水降到60%以下，系统具有自动化运行、自动卸料、节能的特点;
(二)、污泥中含有大量剩余微生物，剩余微生物含水率较高，需要破坏这部分污泥的微生物结构，以便于进一步脱水;
(三)、通过PAM加药装置和固化剂定量投加装置分别加入PAM和固化剂，固化剂一般为生石灰等具有较强的吸水性，生石灰还可以起到消毒作用;
(四)、隔膜式板框压滤机分别进行机械脱水、在隔膜式板框打入压缩空气二次挤压滤饼、保压干化操作，保压操作完成后污泥含水率降低到60%以下，满足污泥后续处置要求。
