申请日2015.03.10
公开(公告)日2016.10.19
IPC分类号C02F1/461
摘要

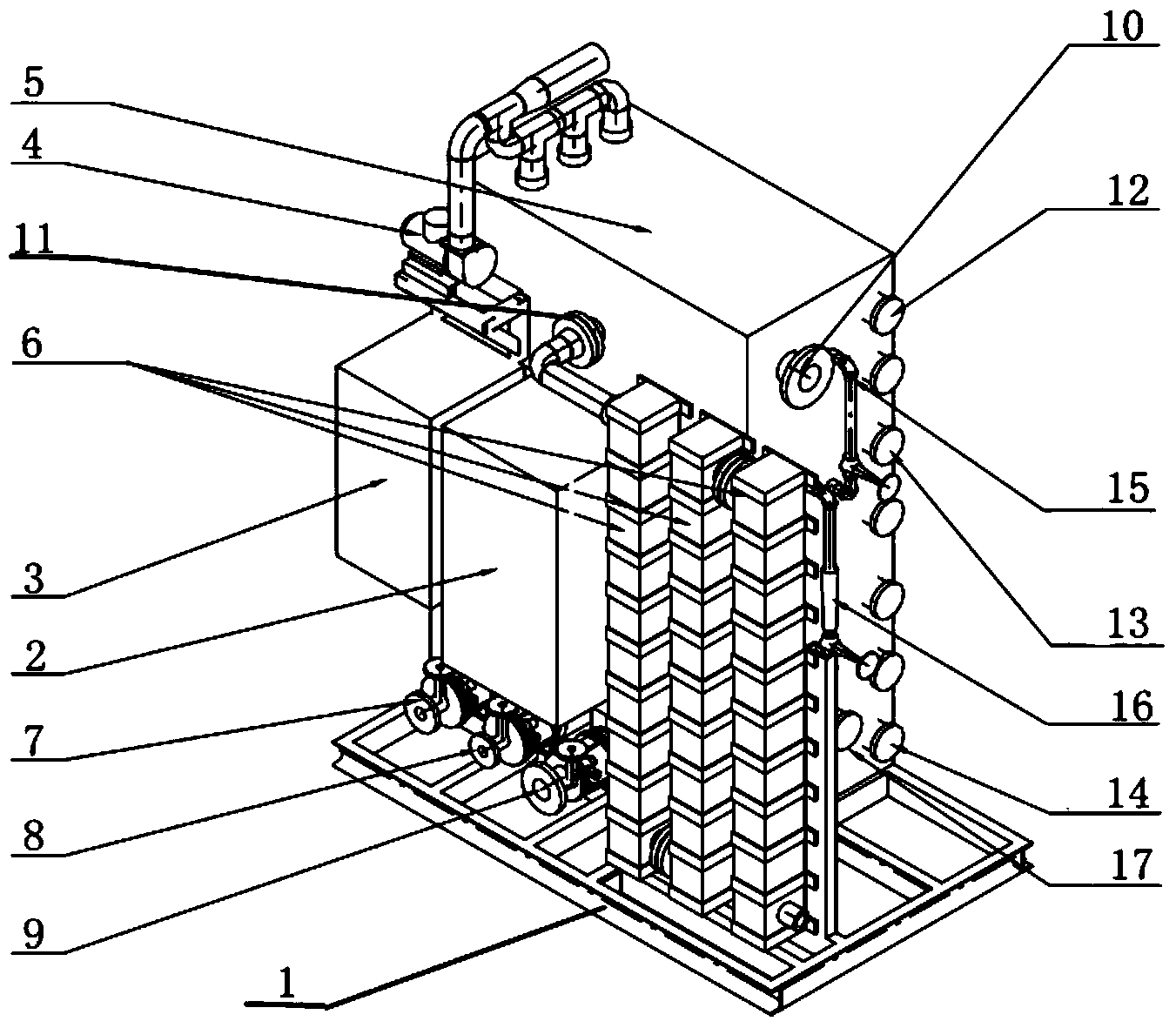

本发明提供一种竖向电极电解式污水处理撬装设备，包括底座、整流柜、控制柜、鼓风机、多用组合罐和电解反应电极，所述多用组合罐设置于底座上，所述鼓风机通过管道与多用组合罐左侧顶部相连通;所述控制柜和整流柜并列设置于多用组合罐前侧罐壁上;所述电解反应电极设置于底座上，位于整流柜右侧，该电解反应电极通过管道与多用组合罐相连通;所述控制柜和整流柜下方由左至右依次设置有出液泵、供液泵和粉碎泵，所述出液泵、供液泵和粉碎泵设置于底座的凸台上，与多用组合罐相连;所述多用组合罐右侧罐体上端设置有污水入口。本发明具有布局合理、占用空间小、处理效率高、成本低、时间短、防止电极结垢、使用寿命长的优点。
摘要附图
权利要求书
1.一种竖向电极电解式污水处理撬装设备，其特征在于：包括底座、整流柜、控制柜、鼓风机、多用组合罐和电解反应电极，所述多用组合罐设置于底座上，所述鼓风机通过管道与多用组合罐左侧顶部相连通;所述控制柜和整流柜并列设置于多用组合罐前侧罐壁上;所述电解反应电极设置于底座上，位于整流柜右侧，与控制柜、整流柜并列，该电解反应电极通过管道与多用组合罐相连通;所述控制柜和整流柜下方由左至右依次设置有出液泵、供液泵和粉碎泵，所述出液泵、供液泵和粉碎泵设置于底座的凸台上，与多用组合罐相连;所述多用组合罐右侧罐体上端设置有污水入口，所述出液泵一侧多用组合罐罐体上设置有出液口。
2.根据权利要求1所述的竖向电极电解式污水处理撬装设备，其特征在于：所述电解反应电极包括三个竖直电极，分别为第一竖直电极、第二竖直电极和第三竖直电极，三个所述竖直电极由左至右依次设置于底座上，所述第一竖直电极上端通过管道与多用组合罐的连通孔相连通，所述第一竖直电极与第二竖直电极底端相连通，所述第二竖直电极与第三竖直电极上端相连通。
3.根据权利要求1所述的竖向电极电解式污水处理撬装设备，其特征在于：所述多用组合罐右侧罐体上设置有超高液位警报装置、高液位启泵、低液位停泵、冷却管、液位计和检查口，所述超高液位警报装置位于污水入口右侧，该超高液位警报装置下方设置有高液位启泵，所述高液位启泵下方设置有低液位停泵;所述污水入口与超高液位警报装置之间，由上至下设置有冷却管和液位计;所述检查口位于低液位停泵左上方。
4.根据权利要求2所述的竖向电极电解式污水处理撬装设备，其特征在于：所述连通孔位于整流柜上方。
说明书
一种竖向电极电解式污水处理撬装设备
技术领域
本发明属于污水处理设备领域，尤其是涉及一种竖向电极电解式污水处理撬装设备。
背景技术
随着水资源的不断紧缺和对环境污染治理的不断加强，人们开始越来越关注污水治理这项工作;目前，电解法污水处理装置多有收集罐、过滤罐、脱气处理罐、泵阀管道、电极和电控设备组成，各部件多散置于平面基座上，占地面积大，不适合在面积狭小的地方使用，且管道凌乱，增大了污水处理过程中各装置间的距离，整个过程耗时长，费用也较高;此外，污水中的某些固态物质会附着或沉积在电极表面，使电极表面结垢堵塞，降低电极的使用寿命，但传统的化学药物清洗法不仅会向体系中引入杂质，而且也使操作变的更加复杂。
发明内容
本发明要解决的问题是提供一种布局合理、占用空间小、处理效率高、成本低、时间短、防止电极结垢、使用寿命长的竖向电极电解式污水处理撬装设备。
为解决上述技术问题，本发明采用的技术方案是：一种竖向电极电解式污水处理撬装设备，包括底座、整流柜、控制柜、鼓风机、多用组合罐和电解反应电极，所述多用组合罐设置于底座上，所述鼓风机通过管道与多用组合罐左侧顶部相连通;所述控制柜和整流柜并列设置于多用组合罐前侧罐壁上;所述电解反应电极设置于底座上，位于整流柜右侧，与控制柜、整流柜并列，该电解反应电极通过管道与多用组合罐相连通;所述控制柜和整流柜下方由左至右依次设置有出液泵、供液泵和粉碎泵，所述出液泵、供液泵和粉碎泵设置于底座的凸台上，与多用组合罐相连;所述多用组合罐右侧罐体上端设置有污水入口，所述出液泵一侧多用组合罐罐体上设置有出液口。
所述电解反应电极包括三个竖直电极，分别为第一竖直电极、第二竖直电极和第三竖直电极，三个所述竖直电极由左至右依次设置于底座上，所述第一竖直电极上端通过管道与多用组合罐的连通孔相连通，所述第一竖直电极与第二竖直电极底端相连通，所述第二竖直电极与第三竖直电极上端相连通。
所述多用组合罐右侧罐体上设置有超高液位警报装置、高液位启泵、低液位停泵、冷却管、液位计和检查口，所述超高液位警报装置位于污水入口右侧，该超高液位警报装置下方设置有高液位启泵，所述高液位启泵下方设置有低液位停泵;所述污水入口与超高液位警报装置之间，由上至下设置有冷却管和液位计;所述检查口位于低液位停泵左上方。
所述连通孔位于整流柜上方。
由于采用上述技术方案，多用组合罐、电解反应电极竖向排列安装在底座上，其他装置通过结构支架安装于多用组合罐的相邻两面上，仪表控制阀类装置集中于设备一侧，这样将所有装置固定在一个底座上的一体化组合设计，使整个设备布局合理，占地面积小，移动、就位简单便捷;本设备管道布置有序，进入多用组合罐的污水过滤后经供液泵进入竖向排列设置的电解反应电极电解后回流至多用组合罐进行脱气，再由出液泵排出，不但加快了水流的速度，防止电极表面结垢堵塞;且缩短了污水处理过程中各装置间的距离，减少了处理时间，使生产成本降低。
本发明的有益效果是：具有布局合理、占用空间小、处理效率高、成本低、时间短、防止电极结垢、使用寿命长的优点。
