申请日2015.04.17
公开(公告)日2015.08.19
IPC分类号C02F9/14
摘要
本实用新型公开了一种黄金行业含氰废水综合处理系统，它是由树脂吸附柱、混合搅拌槽、臭氧氧化槽、混凝搅拌槽、沉淀池、生物活性炭反应池、回水池、水泵和臭氧发生器构成，其中树脂吸附柱内部装有阴离子交换树脂，用于吸附回收废水中的氰化物，臭氧氧化槽内部设有臭氧曝气系统，用于臭氧对污染物进行氧化处理，混凝搅拌槽和沉淀池主要用去废水中重金属离子，生物活性炭反应池内部设有活性炭填料和曝气系统，用于菌种的挂膜，并与活性炭协同对剩余的污染物进行处理。本实用新型将树脂吸附工艺、臭氧氧化处理工艺、混凝沉淀处理工艺和生物活性炭技术结合在一起协同对废水进行处理，具有废水处理效果好、处理效率高，可实现废水中氰化物的回收等优点，具有广阔的应用前景。
权利要求书

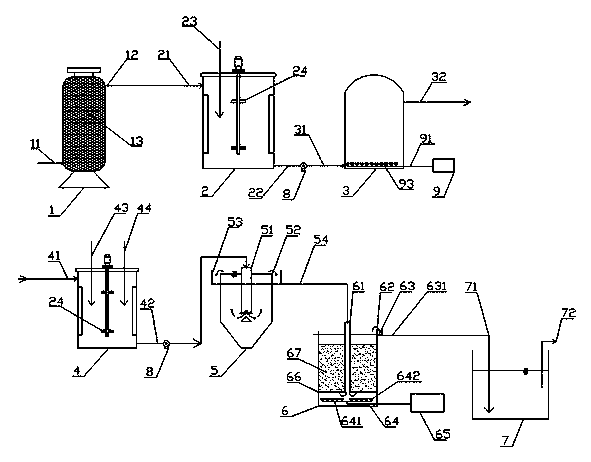

1.一种黄金行业含氰废水综合处理系统，其特征在于：是由树脂吸附 柱(1)、混合搅拌槽(2)、臭氧氧化槽(3)、混凝搅拌槽(4)、沉淀池(5)、 生物活性炭反应池(6)、回水池(7)和水泵(8)构成，其中树脂吸附柱(1) 为圆筒形结构，上下封闭，树脂吸附柱(1)的侧身下部和上部分别设有树脂 吸附柱进水管(11)和树脂吸附柱出水管(12)，树脂吸附柱出水管(12)与 混合搅拌槽进水管(21)相连，树脂吸附柱(1)内部装有阴离子交换树脂(13); 混合搅拌槽(2)的侧身上下方分别设有混合搅拌槽进水管(21)和混合搅拌 槽出水管(22)，混合搅拌槽出水管(22)通过水泵(8)与臭氧氧化槽进水 管(31)相连，在混合搅拌槽(2)上方设有酸碱试剂加药管(23)，混合搅 拌槽(2)内部装有搅拌装置(24);臭氧氧化槽(3)外壳为圆槽形，上面采 用半球形封头密封，臭氧氧化槽(3)的侧身下方设有臭氧氧化槽进水管(31)， 臭氧氧化槽(3)的侧身上方设有臭氧氧化槽出水管(32)，臭氧氧化槽出水 管(32)与混凝搅拌槽进水管(41)相连，臭氧氧化槽(3)内的底部设有臭 氧曝气系统;混凝搅拌槽(4)侧身上下方分别设有混凝搅拌槽进水管(41) 和混凝搅拌槽出水管(42)，混凝搅拌槽出水管(42)与沉淀池进水管(51) 通过水泵(8)相连，混凝搅拌槽(4)上方设有凝聚剂加药管(43)和絮凝 剂加药管(44)，混凝搅拌槽(4)内部设有搅拌装置(24);沉淀池(5)为 圆形竖流式沉淀池，沉淀池(5)上部中心位置设有沉淀池进水管(51)，周 边设有沉淀池溢流堰(52)和沉淀池溢流槽(53)，沉淀池溢流槽(53)底部 设有沉淀池出水管(54);生物活性炭反应池(6)为圆筒状，内部中心位置 设有反应池进水管(61)，反应池进水管(61)与沉淀池出水管(54)相连， 生物活性炭反应池(6)上部周边设有反应池溢流堰(62)和反应池溢流槽(63)， 反应池溢流槽(63)底部设有溢流槽出水管(631)，生物活性炭反应池(6) 底部设有反应池曝气管(64)，反应池曝气管(64)前端设有反应池曝气支管 (641)和反应池微孔曝气器(642)，反应池曝气管(64)末端与风机(65) 相连，反应池微孔曝气器(642)上方设有滤网(66)，滤网(66)上方为活 性炭层(67);回水池(7)为系统反应后的集水池，回水池(7)内分别设有 回水池进水管(71)和回水池抽水管(72)，回水池进水管(71)与生物活性 炭反应池溢流槽出水管(631)相连。
2.根据权利要求1所述的一种黄金行业含氰废水综合处理系统，其特征 在于：所述臭氧曝气系统由臭氧发生器(9)、臭氧曝气管(91)、臭氧曝气支 管(92)和臭氧微孔曝气器(93)组成，臭氧曝气管(91)的末端与臭氧发 生器(9)相连，臭氧曝气管(91)的前端两侧等间距垂直设有各臭氧曝气支 管(92)，各臭氧曝气支管(92)上等间距设有臭氧微孔曝气器(93)。
3.根据权利要求1所述的一种黄金行业含氰废水综合处理系统，其特征 在于：所述生物活性炭反应池(6)中反应池曝气管(64)前端设有反应池曝 气支管(641)，反应池曝气支管(641)呈“卍”字形，均匀的分布在生物活 性炭反应池(6)底部，各反应池曝气支管(641)上等间距设有反应池微孔 曝气器(642)。
4.根据权利要求1所述的一种黄金行业含氰废水综合处理系统，其特征 在于：所述生物活性炭反应池(6)中的滤网(66)为圆盘形，中心开孔尺寸 与反应池进水管(61)外径相等，滤网(66)周身布满方形或圆形的滤孔(661)， 滤孔(661)尺寸小于活性炭层(67)中活性炭颗粒的大小，滤网(66)下面 圆形阵列设置4～32个滤网支撑架(662)，滤网支撑架(662)两端分别与反 应池进水管(61)和生物活性炭反应池(6)的内壁相焊接。
5.根据权利要求1所述的一种黄金行业含氰废水综合处理系统，其特征 在于：所述臭氧氧化槽(3)为不锈钢材质。
6.根据权利要求2所述的一种黄金行业含氰废水综合处理系统，其特征 在于：所述臭氧微孔曝气器(93)的材质为316L不锈钢、钛合金或陶瓷，所 述的臭氧曝气管(91)和臭氧曝气支管(92)的材质为不锈钢。
说明书
黄金行业含氰废水综合处理系统
技术领域
本实用新型涉及工业废水治理技术领域，特别涉及一种黄金行业含氰废 水的处理系统。
背景技术
黄金行业在黄金的生产过程中由于使用氰化提金工艺，会产生大量的含 氰废水，这部分含氰废水不仅含有一定量的剧毒氰化物，而且还含有硫氰酸 盐和铜、锌、铅之类的重金属离子，如果得不到有效的处理，将会产生重大 的环保隐患。从目前国内黄金行业的含氰废水处理情况来看，尚没有先进成 熟的含氰废水综合处理系统。
发明内容
本实用新型的目的就是针对上述问题，而提供一种工艺流程简单、处理 效果好、处理效率高的黄金行业含氰废水综合处理系统。
本实用新型是由树脂吸附柱、混合搅拌槽、臭氧氧化槽、混凝搅拌槽、 沉淀池、生物活性炭反应池、回水池、水泵和臭氧发生器构成，其中树脂吸 附柱为圆筒形结构，上下封闭，树脂吸附柱的侧身下部和上部分别设有树脂 吸附柱进水管和树脂吸附柱出水管，树脂吸附柱出水管与混合搅拌槽进水管 相连，树脂吸附柱内部装有阴离子交换树脂;混合搅拌槽的侧身上下方分别 设有混合搅拌槽进水管和混合搅拌槽出水管，混合搅拌槽出水管通过水泵与 臭氧氧化槽进水管相连，在混合搅拌槽上方设有酸碱试剂加药管，混合搅拌 槽内部装有搅拌装置;臭氧氧化槽外壳为圆槽形，上面采用半球形封头密封， 臭氧氧化槽的侧身下方设有臭氧氧化槽进水管，臭氧氧化槽的侧身上方设有 臭氧氧化槽出水管，臭氧氧化槽出水管与混凝搅拌槽进水管相连，臭氧氧化 槽内的底部设有臭氧曝气系统;混凝搅拌槽侧身上下方分别设有混凝搅拌槽 进水管和混凝搅拌槽出水管，混凝搅拌槽出水管与沉淀池进水管通过水泵相 连，混凝搅拌槽上方设有凝聚剂加药管和絮凝剂加药管，混凝搅拌槽内部设 有搅拌装置;沉淀池为圆形竖流式沉淀池，沉淀池上部中心位置设有沉淀池 进水管，周边设有沉淀池溢流堰和沉淀池溢流槽，沉淀池溢流槽底部设有沉 淀池出水管;生物活性炭反应池为圆筒状，内部中心位置设有反应池进水管， 反应池进水管与沉淀池出水管相连，生物活性炭反应池上部周边设有反应池 溢流堰和反应池溢流槽，反应池溢流槽底部设有溢流槽出水管，生物活性炭 反应池底部设有反应池曝气管，反应池曝气管前端设有反应池曝气支管和反 应池微孔曝气器，反应池曝气管末端与风机相连，反应池微孔曝气器上方设 有滤网，滤网上方为活性炭层;回水池为系统反应后的集水池，回水池内分 别设有回水池进水管和回水池抽水管，回水池进水管与生物活性炭反应池溢 流槽出水管相连。
所述混合搅拌槽酸碱试剂加药管中的酸碱试剂为硫酸、盐酸、氢氧化钠 溶液或石灰乳。
所述臭氧曝气系统由臭氧发生器、臭氧曝气管、臭氧曝气支管和臭氧微 孔曝气器组成，臭氧曝气管的末端与臭氧发生器相连，臭氧曝气管的前端两 侧等间距垂直设有各臭氧曝气支管，各臭氧曝气支管上等间距设有臭氧微孔 曝气器。
所述臭氧微孔曝气器的材质为316L不锈钢、钛合金或陶瓷，臭氧氧化槽、 臭氧曝气管和臭氧曝气支管为不锈钢材质。
所述混凝搅拌槽凝聚剂加药管中的凝聚剂为高分子无机盐溶液，絮凝剂 加药管中的絮凝剂为聚丙烯酰胺溶液。
所述生物活性炭反应池中反应池曝气管前端设有反应池曝气支管，反应 池曝气支管呈“卍”字形，均匀的分布在生物活性炭反应池底部，各反应池 曝气支管上等间距设有反应池微孔曝气器。
所述生物活性炭反应池中滤网为圆盘形，中心开孔尺寸与反应池进水管 外径相等，滤网周身布满方形或圆形的滤孔，滤孔尺寸小于活性炭层中活性 炭颗粒的大小，滤网下面圆形阵列设置4～32个滤网支撑架，滤网支撑架两端 分别与反应池进水管和生物活性炭反应池的内壁相焊接。
本实用新型的有益效果：
本实用新型将树脂吸附工艺、臭氧氧化处理工艺、混凝沉淀处理工艺和 生物活性炭技术结合在一起协同对废水进行处理，具有工艺流程简单，废水 处理效果好、处理效率高，可实现废水中氰化物的回收等优点，具有广阔的 应用前景。
