申请日2015.04.17
公开(公告)日2015.09.23
IPC分类号C02F9/14
摘要
本实用新型涉及一种用于电厂废水回用的二级V型滤池装置,包括一级格栅和二级格栅,两级格栅后的污水送往废水调节池,同时,在输送管道上连接混凝剂箱体,废水调节池处理后的废水送往空气曝气池,空气曝气池处理后的废水送往石英砂V型一级滤池,石英砂V型一级滤池过滤处理后的废水送往纤维V型二级滤池,纤维V型二级滤池过滤后的废水送往中间水箱,然后再送往清水池,所述废水调节池及空气曝气池的底部均连通有污泥排污系统。本实用新型采用两级滤池保证了去浊效果大幅度提高,处理后的水完全达到电厂水循环再利用的标准。
权利要求书
1.一种用于电厂废水回用的二级V型滤池装置,其特征在于:该装置包括污水入口 处的一级格栅和二级格栅,两级格栅后的污水通过管道送往废水调节池,同时,在输送管 道上连接混凝剂箱体,废水调节池处理后的废水通过管道送往空气曝气池,空气曝气池处 理后的废水通过管道送往石英砂V型一级滤池,由石英砂V型一级滤池过滤处理后的废水 通过管道送往纤维V型二级滤池,经纤维V型二级滤池过滤后的废水通过管道送往中间水 箱,然后再送往清水池,所述废水调节池及空气曝气池的底部均连通有污泥排污系统。
2.根据权利要求1所述的用于电厂废水回用的二级V型滤池装置,其特征在于:所述 一级格栅的孔径为10cm,二级格栅的孔径为1cm。
3.根据权利要求1所述的用于电厂废水回用的二级V型滤池装置,其特征在于:在所 述空气曝气池的底部制有匀布的进气孔,气泵通过匀布的进气孔向废水中排入空气。
4.根据权利要求1所述的用于电厂废水回用的二级V型滤池装置,其特征在于:所述 清水箱的底部制有匀布的进气孔,高热蒸汽通过匀布的进气孔给水加热。
说明书
一种用于电厂废水回用的二级V型滤池装置
技术领域
本实用新型属于工业循环水回用技术领域,特别是一种用于电厂废水回用的二级V型滤 池装置。
背景技术
在电厂废水回用处理系统中,滤池通常被设计在系统末端,用来进行固-液分离,除去水 中的悬浮杂质,确保水处理系统出水水质的最终环节。常规重力式滤池多采用单层细砂滤料, 单独高速水反洗操作方式。在实际运行中,这种滤层往往因为水力分级作用而呈现滤料上细 下粗结构,大部分杂质截留在滤料表层几毫米处,表层截污量和表层损失占滤层总截污量比 例大,运行周期短,滤层易产生“负水头”现象;高速水冲洗时为了达到一定的滤层膨胀率, 反冲洗强度大,耗水量大,细砂易流失。对此,近年出现了采用均质滤料和气反冲洗的新型 滤池(V型滤池)。
V型滤池是由法国Degremont公司开发设计的一种气水反冲洗滤池,上世纪90年代初逐步 在国内大中型自来水厂推广。V型滤池因其沿滤池长度方向设计有V型进水槽而得名,其主要 特点特是:采用单层均质滤料、恒定水头等速过滤、气水联合反冲洗带表面扫洗。V型滤池 具有出水水质好、过滤周期长、反洗耗水量少,电耗低、运行控制自动化程度高、操作管理 方面等众多优点。但V型滤池的形式多样,针对不同的污水条件,流量都将有不同形式的变 化,以适应具体的情况达到最佳的过滤效果,因此对V型滤池的研究实践始终是技术人员努 力的方向。
发明内容
本实用新型的目的是针对现有技术的不足,而提出一种用于电厂废水回用的二级V型滤 池装置。
本实用新型解决其技术问题是采取以下技术方案实现的:

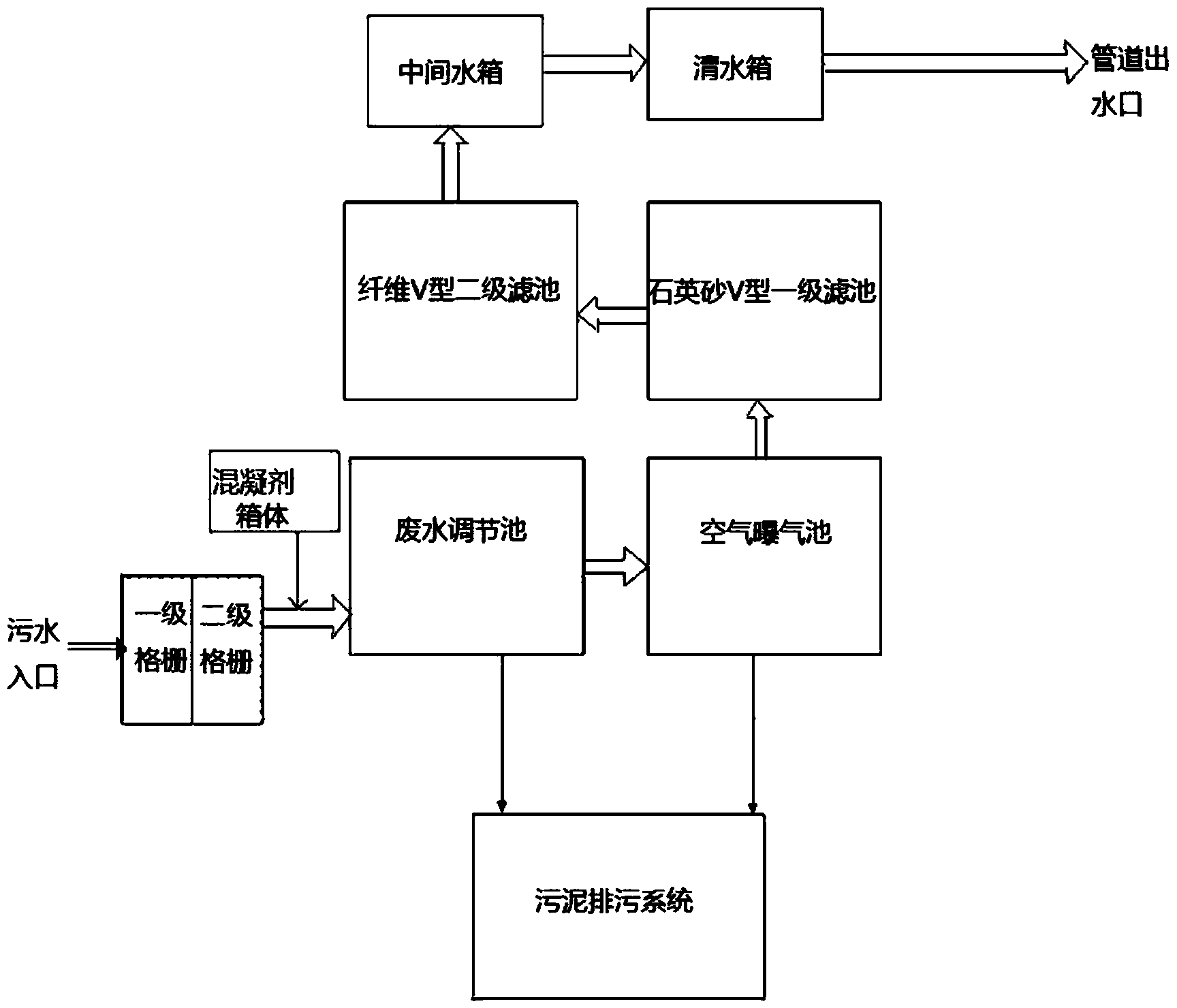

一种用于电厂废水回用的二级V型滤池装置,该装置包括污水入口处的一级格栅和二 级格栅,两级格栅后的污水通过管道送往废水调节池,同时,在输送管道上连接混凝剂箱 体,废水调节池处理后的废水通过管道送往空气曝气池,空气曝气池处理后的废水通过管 道送往石英砂V型一级滤池,由石英砂V型一级滤池过滤处理后的废水通过管道送往纤维 V型二级滤池,经纤维V型二级滤池过滤后的废水通过管道送往中间水箱,然后再送往清 水池,所述废水调节池及空气曝气池的底部均连通有污泥排污系统。
而且,所述一级格栅的孔径为10cm,二级格栅的孔径为1cm。
而且,在所述空气曝气池的底部制有匀布的进气孔,气泵通过匀布的进气孔向废水中排 入空气。
而且,所述清水箱的底部制有匀布的进气孔,高热蒸汽通过匀布的进气孔给水加热。
本实用新型的优点和积极效果是:
本实用新型采用多种方式进行污水的处理,两级滤池串联,一级石英砂滤料、二级纤维 滤料,两级滤池保证了去浊效果大幅度提高,处理后的水完全达到电厂水循环再利用的标 准。
