申请日2015.03.09
公开(公告)日2015.06.03
IPC分类号C02F1/44; B01D61/12; B01D61/08
摘要
本发明涉及水处理装置和净水机。水处理装置包括膜元件，其包括具有纯水端的膜片和能与所述膜片的纯水端连通的集水管;控制装置，其设置在所述集水管上，并基于所述膜片的纯水端的压力开闭所述膜元件。当所述膜片的纯水端的压力高于或等于预设值时，所述控制装置开启所述膜元件;当所述膜片的纯水端的压力低于预设值时，所述控制装置关闭所述膜元件。本发明中水处理装置和净水机采用上述结构，具有以下优点：1、降低净水机开机时排出纯水的TDS值;2、减少被杂质污染的纯水量，并在后续纯水稀释作用下使该段纯水的TDS值恢复正常范围。

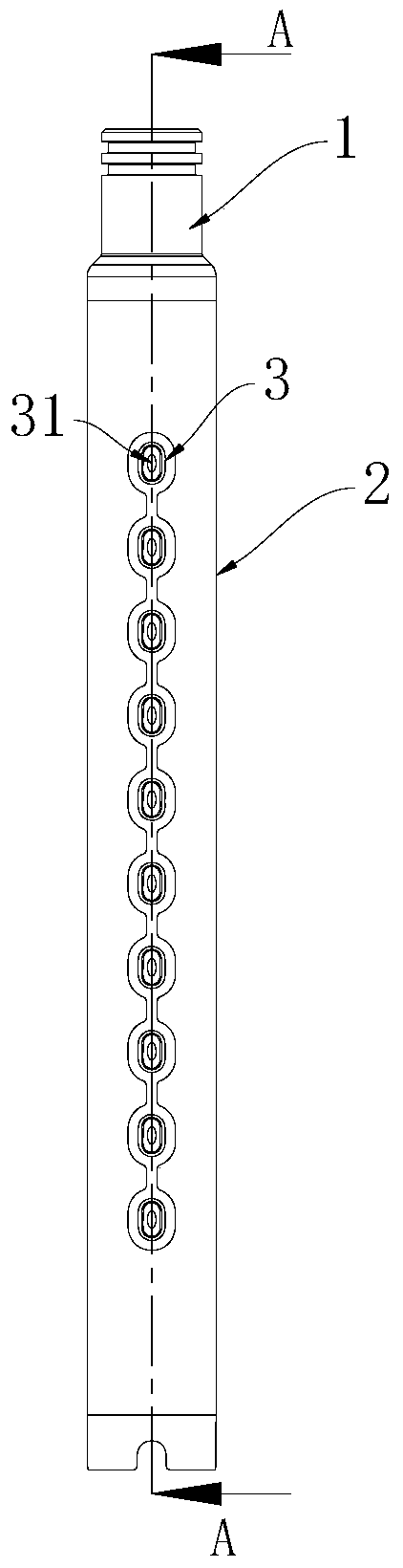

摘要附图
权利要求书
1.一种水处理装置，其特征在于，它包括：
膜元件，其包括具有纯水端的膜片和能与所述膜片的纯水端连通的集水管;
控制装置，其设置在所述集水管上，并基于所述膜片的纯水端的压力开闭所述膜元件。
2.根据权利要求1所述的水处理装置，其特征在于，当所述膜片的纯水端的压力高于 或等于预设值时，所述控制装置开启所述膜元件;当所述膜片的纯水端的压力低于预设值时， 所述控制装置关闭所述膜元件。
3.根据权利要求1所述的水处理装置，其特征在于，所述集水管具有能与所述膜片的 纯水端连通的入水口，所述控制装置包括设置在所述集水管上的第一弹性件，所述第一弹性 件上设置有对应于所述集水管的入水口的第一控制部，当所述膜片的纯水端的压力高于或等 于预设值时，所述第一控制部打开;当所述膜片的纯水端的压力低于预设值时，所述第一控 制部关闭。
4.根据权利要求3所述的水处理装置，其特征在于，所述第一弹性件设置在所述集水 管的内壁或外壁上。
5.根据权利要求3所述的水处理装置，其特征在于，所述第一弹性件由塑料或橡胶制 成。
6.根据权利要求3所述的水处理装置，其特征在于，所述第一弹性件的弹性系数为40-80 邵氏硬度。
7.根据权利要求3所述的水处理装置，其特征在于，所述第一控制部在处于打开状态 时呈条状缝隙。
8.根据权利要求3所述的水处理装置，其特征在于，所述第一控制部在处于打开状态 时呈圆形。
9.根据权利要求1所述的水处理装置，其特征在于，所述集水管具有能与所述膜片的 纯水端连通的出水口，所述控制装置包括设置在所述集水管上的第二弹性件，所述第二弹性 件上设置有对应于所述集水管的出水口的第二控制部，当所述膜片的纯水端的压力高于或等 于预设值时，所述第二控制部打开;当所述膜片的纯水端的压力低于预设值时，所述第二控 制部关闭。
10.根据权利要求9所述的水处理装置，其特征在于，所述第二弹性件设置在所述集水 管的内壁或外壁上。
11.根据权利要求9所述的水处理装置，其特征在于，所述第二弹性件由塑料或橡胶制 成。
12.根据权利要求9所述的水处理装置，其特征在于，所述第二弹性件的弹性系数为40-80 邵氏硬度。
13.根据权利要求9所述的水处理装置，其特征在于，所述第二控制部在处于打开状态 时呈条状缝隙。
14.根据权利要求9所述的水处理装置，其特征在于，所述第二控制部在处于打开状态 时呈圆形。
15.根据权利要求1所述的水处理装置，其特征在于，所述集水管具有出水口，所述控 制装置包括设置在所述集水管出水口处的压力控制阀。
16.根据权利要求1所述的水处理装置，其特征在于，所述膜片为反渗透膜或纳滤膜。
17.根据权利要求1所述的水处理装置，其特征在于，所述膜元件为卷式膜元件。
18.一种净水机，其特征在于，它包括如权利要求1至17任一所述的水处理装置。
19.根据权利要求18所述的净水机，其特征在于，所述净水机为无桶式净水机。
说明书
水处理装置和净水机
技术领域
本发明涉及一种净化装置，尤其涉及一种水处理装置和净水机。
背景技术
目前净水机通过过滤装置对水质进行净化处理。RO膜滤芯(又称反渗透膜滤芯)作为一 种常用的过滤装置而被广泛应用。RO膜滤芯具有用于输入原水的原水入口、用于输出纯水的 纯水出口以及用于输出浓水的浓水出口。在RO膜滤芯处于正常过滤状态时，原水在受到外 部压力作用下从RO膜滤芯的原水入口进入RO膜滤芯内，一部分原水经RO膜滤芯过滤形成 纯水并从纯水出口流出，剩下未过滤部分的原水形成浓水并从RO膜滤芯的浓水出口流出。
经过多次实验得知，带有RO膜滤芯的净水机在刚开机时产生的纯水的TDS值(1升水中 溶有的溶解性固体的毫克数)往往高于处于正常过滤状态时产生的纯水的TDS值。
发明内容
本申请人经过多次反复试验研究发现，在净水机停机期间，RO膜滤芯不再受到外部压力 作用时，原本残留在RO膜滤芯上的杂质在渗透作用下从高浓度的膜正面(原水侧和废水侧) 逐渐渗透到膜的背面即纯水侧。当净水机开机时，经过RO膜滤芯过滤后的纯水与渗入到纯 水侧的杂质混合，从而导致此时的纯水TDS偏高。
由于现有技术中的水处理装置不存在将集水管与膜壳中残存水隔离的控制元件，原本残 留在膜片上的杂质会向膜片的纯水端渗透。而膜片的纯水端与水管连通，进入膜片的纯水端 的杂质会不断沿着水管向水管的出口端方向渗透。因此膜片的纯水端的浓度值始终低于膜片 的正面的浓度值，使得残留在膜片上的杂质能不断向膜片的纯水端渗透。同时进入膜片的纯 水端的杂质能对净水机中原本已经完成过滤的大量纯水造成污染。因此上述两方面造成了现 有技术的净水机在开机时，之前经过处理后的TDS值处于较高值。
为了克服现有技术的上述缺陷，本发明所要解决的技术问题是提供一种水处理装置和净 水机，其可以减少净水机开机阶段处于较高TDS值的水量。
为达到上述目的，本发明的技术方案是：
一种水处理装置，它包括：
膜元件，其包括具有纯水端的膜片和能与所述膜片的纯水端连通的集水管;
控制装置，其设置在所述集水管上，并基于所述膜片的纯水端的压力开闭所述膜元件。
优选地，当所述膜片的纯水端的压力高于或等于预设值时，所述控制装置开启所述膜元 件;当所述膜片的纯水端的压力低于预设值时，所述控制装置关闭所述膜元件。
优选地，所述集水管具有能与所述膜片的纯水端连通的入水口，所述控制装置包括设置 在所述集水管上的第一弹性件，所述第一弹性件上设置有对应于所述集水管的入水口的第一 控制部，当所述膜片的纯水端的压力高于或等于预设值时，所述第一控制部打开;当所述膜 片的纯水端的压力低于预设值时，所述第一控制部关闭。
优选地，所述第一弹性件设置在所述集水管的内壁或外壁上。
优选地，所述第一弹性件由塑料或橡胶制成。
优选地，所述第一弹性件的弹性系数为40-80邵氏硬度。
优选地，所述第一控制部在处于打开状态时呈条状缝隙。
优选地，所述第一控制部在处于打开状态时呈圆形。
优选地，所述集水管具有能与所述膜片的纯水端连通的出水口，所述控制装置包括设置 在所述集水管上的第二弹性件，所述第二弹性件上设置有对应于所述集水管的出水口的第二 控制部，当所述膜片的纯水端的压力高于或等于预设值时，所述第二控制部打开;当所述膜 片的纯水端的压力低于预设值时，所述第二控制部关闭。
优选地，所述第二弹性件设置在所述集水管的内壁或外壁上。
优选地，所述第二弹性件由塑料或橡胶制成。
优选地，所述第二弹性件的弹性系数为40-80邵氏硬度。
优选地，所述第二控制部在处于打开状态时呈条状缝隙。
优选地，所述第二控制部在处于打开状态时呈圆形。
优选地，所述集水管具有出水口，所述控制装置包括设置在所述集水管出水口处的压力 控制阀。
优选地，所述膜片为反渗透膜或纳滤膜。
优选地，所述膜元件为卷式膜元件。
本发明还公开了一种净水机，它包括如上述的水处理装置。
优选地，所述净水机为无桶式净水机。
本发明中水处理装置和净水机采用上述结构，具有以下优点：
1、降低净水机开机时排出纯水的TDS值;
2、减少被杂质污染的纯水量，并在后续纯水稀释作用下使该段纯水的TDS值恢复正常 范围。
