申请日2015.01.28
公开(公告)日2015.07.15
IPC分类号C02F1/78; C02F1/24
摘要
本实用新型公开了一种新型臭氧微泡污水连续处理装置，包括箱体、第一注入部分、第二注入部分、分离部分。所述箱体的两端设有通过流道连接的进水口和出水口，沿着流道方向，污水依次经过第一注入部分、分离部分和第二注入部分，所述第一注入部分和第二注入部分分别设有多个用于注入含有臭氧微泡的臭氧液体的喷射型的第一注入管和第二注入管。所述分离部分设有倾斜的接触面，所述接触面的表面排列有多个倾斜隔板。本实用新型通过引入涡流避免杂质上浮至水面，另外通过设置倾斜挡板吸附臭氧微泡，使臭氧微泡形成大气泡，脱离原本吸附的杂质，使得杂质得以下沉。
权利要求书
1.一种新型臭氧微泡污水连续处理装置，其特征在于，还包括连续处理设备和臭氧液体产生设备，所述臭氧液体产生设备用于产生含有臭氧微泡的臭氧液体，所述连续处理设备包括箱体、第一注入部分、第二注入部分、分离部分，所述箱体的一端设有接收未处理污水的进水口，箱体的另一端排放处理后污水的出水口，所述进水口与出水口间通过流道连接，沿着流道方向，污水依次经过第一注入部分、分离部分和第二注入部分，所述第一注入部分上设有多个用于注入含有臭氧微泡的臭氧液体第一注入管，第一注入管包括多个喷射口，第一注入部分还设有出液口，将污水排入分离部分;所述分离部分设有倾斜的接触面，所述接触面的表面设有多个呈间隔排列的倾斜隔板;所述第二注入部分上设有多个用于注入含有臭氧微泡的臭氧液体的喷射型的第二注入管，所述第二注入管内包括多个喷射口，所述第二注入管的喷射口喷射的方向与流道上污水流动方向相反，所述第二注入部分连接出水口;所述分离部分设有抽水至第一微孔扩散室的第一抽水点，所述第二注入部分设有抽水至第二微孔扩散室的第二抽水点。
2.根据权利要求1所述一种新型臭氧微泡污水连续处理装置，其特征在于所述臭氧液体产生设备包括氧气发生器、臭氧发生器、第一微孔扩散室、第二微孔扩散室，所述氧气发生器连接臭氧发生器，所述臭氧发生器分别连接第一微孔扩散室和第二微孔扩散室，所述第一微孔扩散室连接第一注入管，所述第二微孔扩散室连接第二注入管，所述第一微孔扩散室还与第一抽水点相连，所述第二微孔扩散室还与第二抽水点相连。
说明书
一种新型臭氧微泡污水连续处理装置
技术领域
本实用新型涉及的是污水处理领域，具体涉及的是一种新型臭氧微泡污水处理装置。
背景技术
臭氧氧化技术是利用臭氧的强氧化能力氧化分解污水中部分易氧化物质以去除污染的传统的水处理技术。目前大多数用微孔曝气法，在液体中释放出直径50μm以下的臭氧微泡，增加臭氧溶解度，从而增强臭氧氧化能力。但是目前使用臭氧微泡净化污水的装置易造成污水中的杂质漂浮在水面上，难以清除，而且不能连续性地进行污水处理，从而影响处理效率。
实用新型内容
针对上述问题，本实用新型的目的是提供一种新型臭氧微泡污水处理装置，解决使用臭氧微泡处理污水时污水杂质上浮至水面上，导致清除困难，无法连续性地进行污水处理的技术问题。
为解决上述技术问题，本实用新型采用的技术方案是，一种新型臭氧微泡污水连续处理装置，包括连续处理设备和臭氧液体产生设备，所述臭氧液体产生设备用于产生含有臭氧微泡的臭氧液体，所述连续处理设备箱体、第一注入部分、第二注入部分、分离部分，可连续处理污水。
所述箱体的一端设有接收未处理污水的进水口，箱体的另一端设有排放处理后污水的出水口，所述进水口与出水口间通过流道连接。沿着流道方向，污水依次经过第一注入部分、分离部分和第二注入部分，最后从出水口排出。
所述第一注入部分设有多个第一注入管，含有臭氧微泡的臭氧液体通过第一注入管注入污水中。所述第一注入管为喷射型，第一注入管包括多个喷射口， 所述喷射口注入臭氧液体的同时在第一注入部分中产生涡流，机械性破坏污水中污染物的物理结构。在涡流中，臭氧液体与污水混合，臭氧液体中的臭氧微泡吸附污水中的杂质，进一步形成涡流。第一注入部分还设有出液口。污水与臭氧液体混合反应后通过出液口流向分离部分。
所述分离部分设有与水平方向成一定角度的接触面，所述接触面表面设有多个与接触面方向成一定角度间隔排列的倾斜隔板。污水沿着接触面向上流动，与倾斜隔板接触，使得部分的臭氧微泡被倾斜隔板所吸附，污水的杂质拦截于倾斜隔板上。分离过后的污水继续流向第二注入部分。
所述第二注入部分设有多个喷射型的第二注入管，所述第二注入管内包括多个喷射口。所述第二注入管的喷射口喷射的方向与流道上污水流动方向相反。臭氧液体通过第二注入管注入污水中，所述臭氧液体从喷射口射出推动污水往回流动，促使污水中较重的杂质沉淀，而处理后的污水通过第二注入部分，从出水口流出。

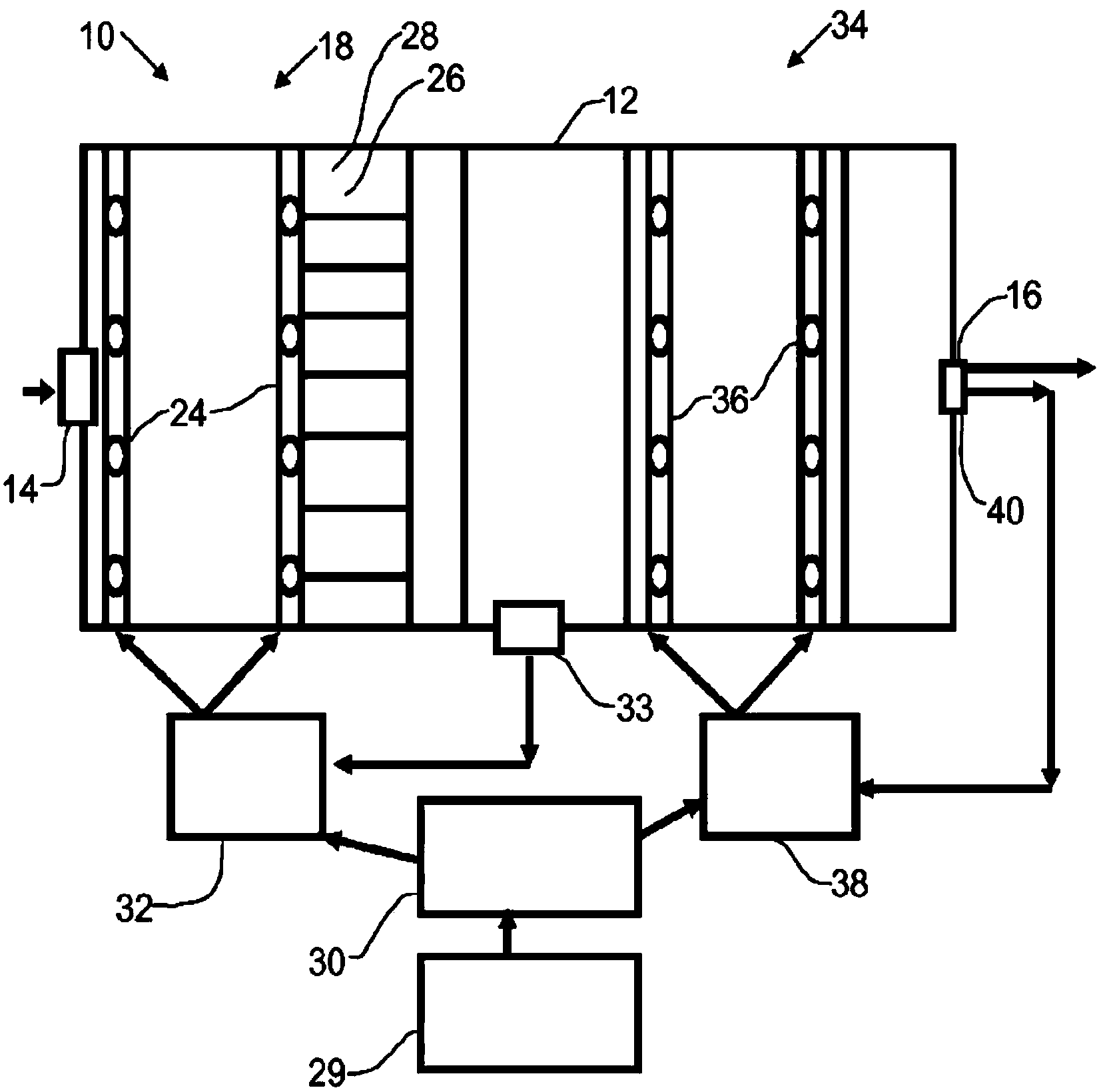

所述臭氧液体产生装置包括氧气发生器、臭氧发生器、第一微孔扩散室、第二微孔扩散室，用于产生含有臭氧微孔的臭氧液体。所述氧气发生器连接臭氧发生器，所述臭氧发生器分别连接第一微孔扩散室和第二微孔扩散室，所述第一微孔扩散室连接第一注入管，所述第二微孔扩散室连接第二注入管。分离部分设有第一抽水点，氧气发生器产生的氧气输送至臭氧发生器，臭氧发生器生成臭氧后输送至第一微孔扩散室，第一微孔扩散室的臭氧与从第一抽水点抽取的水混合形成含有臭氧微泡的臭氧液体。第二注入部分设有第二抽水点，氧气发生器产生的氧气输送至臭氧发生器，臭氧发生器生成臭氧后输送至第二微孔扩散室，第二微孔扩散室的臭氧与从第二抽水点抽取的水混合形成含有臭氧微泡的臭氧液体。分别从第一抽水点与第二抽水点处抽取水可维持处理装置内 部水平面一致。
第二注入部分还可包括去除臭氧的设备，去除从出水口流出前水中含有的臭氧。
本实用新型通过引入涡流避免杂质上浮至水面，另外通过设置倾斜挡板吸附臭氧微泡，使臭氧微泡形成大气泡，脱离原本吸附的杂质，使得杂质得以下沉。
