申请日2015.01.28
公开(公告)日2015.07.22
IPC分类号C02F9/04
摘要
本实用新型主要利用芬顿试剂和废水混合反应、粉末活性炭与药水混合液混合絮凝沉淀处理压裂废水的原理，前段为芬顿反应，在芬顿试剂混合器前端投加芬顿试剂，将pH值控制在4-5，通过管道混合与折流使废水和药剂混合均匀，并在芬顿氧化反应器中反应2-3小时。通过足够长时间的反应，还原性污染物被药剂氧化，成为CO2和H2O。在芬顿氧化反应器的碱混合罐调节pH值至中性，残留物经过絮凝沉淀器进行泥水分离。粉末活性炭和絮凝剂通过粉末投加机从絮凝沉淀器中心导流筒处的投加点加入絮凝沉淀器与废水混合，形成以粉末活性炭为内核的絮状体，加强固液效果。
权利要求书

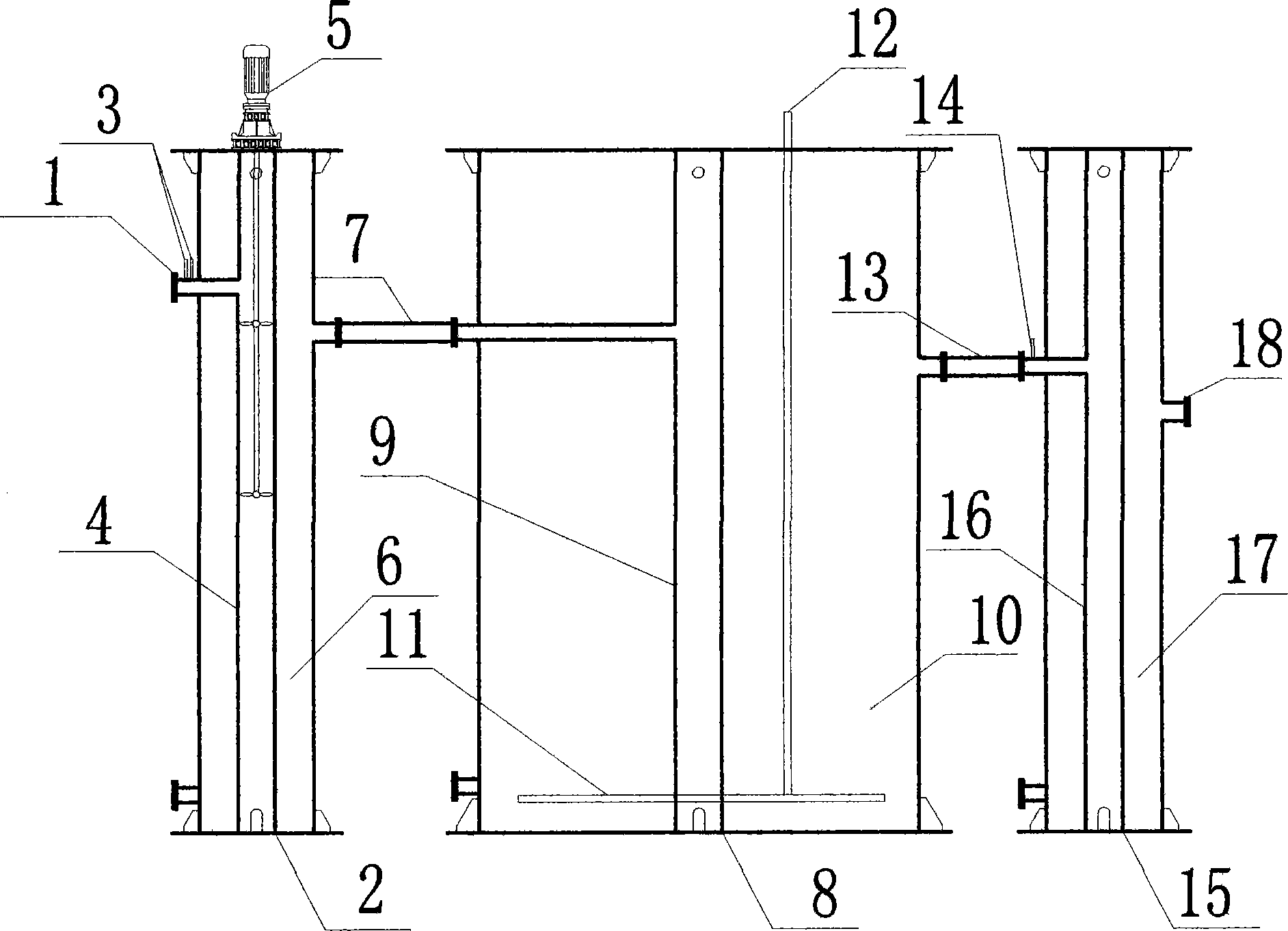

1.一种芬顿联合粉末活性炭处理压裂废水设备，其特 征是：包括芬顿试剂混合器，芬顿氧化反应器，碱混合器， 絮凝沉淀器依序连通组成的分段式处理设备。
2.根据权利要求1所述的一种芬顿联合粉末活性炭处 理压裂废水设备，其特征是：所述的芬顿试剂混合器为UPVC 塑料圆柱形罐体或钢砼结构的方形池体，包括混合器进水 管、混合器中心导流筒下端折转混合器外筒与中间连接管依 序连通，中心导流筒上部设搅拌机。
3.根据权利要求1所述的一种芬顿联合粉末活性炭处 理压裂废水设备，其特征是：所述的芬顿氧化器为UPVC塑 料圆柱形罐体或钢砼结构的方形池体，包括中间连接管、芬 顿氧化反应器中心导流筒下端折转芬顿氧化反应器外筒与 二级中间连通;芬顿氧化器下端设环形曝气管与供气管、芬 顿氧化器上端风机连接。
4.根据权利要求1所述的一种芬顿联合粉末活性炭处 理压裂废水设备，其特征是：所述的絮凝沉淀器为UPVC塑 料圆柱形罐体或钢混结构的方形池体，包括中心导流筒、底 部收泥斗、上部收水环堰、粉末投加机构成，粉末投加机置 于中心导流筒上方。
说明书
一种芬顿联合粉末活性炭处理压裂废水设备
一、技术领域
本实用新型涉及环保产业生产废水处理领域的一种压 裂废水处理设备，具体是一种芬顿联合粉末活性炭处理压裂 废水设备。
二、背景技术
石油和非常规天然气(如页岩气等)开采过程中产生相 应的压裂废水含有多种难生物降解化学添加剂，并且含盐度 较高，采用处理普通废水的芬顿处理设备混凝效果较差。粉 末活性炭具有较强的离子吸附功能，与絮凝剂一同投加，可 增强芬顿氧化后的絮凝效果。目前，需要一种芬顿和粉末活 性炭联合使用的设备来实现这道压裂废水处理工艺。
三、发明内容
本实用新型提供一种芬顿联合粉末活性炭处理压裂废 水设备，主要利用芬顿试剂和废水混合反应、粉末活性炭与 药水混合液混合絮凝沉淀处理压裂废水。设备中水体重力自 流、无需加压，粉末活性炭干粉自动投加便于掌控。
本实用新型解决其技术问题所采取的技术方案是：包括 芬顿试剂混合器，芬顿氧化反应器，碱混合器，絮凝沉淀器 依序连通组成的分段式处理设备。
所述的芬顿试剂混合器为UPVC塑料圆柱形罐体或钢砼 结构的方形池体，包括混合器进水管、混合器中心导流筒下 端折转混合器外筒与中间连接管依序连通，中心导流筒上部 设搅拌机。
所述的芬顿氧化器为UPVC塑料圆柱形罐体或钢砼结构 的方形池体，包括中间连接管、芬顿氧化反应器中心导流筒 下端折转芬顿氧化反应器外筒与二级中间连通;芬顿氧化器 下端设环形曝气管与供气管、芬顿氧化器上端风机连接。
所述的絮凝沉淀器为UPVC塑料圆柱形罐体或钢混结构 的方形池体，包括中心导流筒、底部收泥斗、上部收水环堰、 粉末投加机构成，粉末投加机置于中心导流筒上方。
本实用新型前段为芬顿反应，在芬顿试剂混合器前端投 加芬顿试剂，将pH值控制在4-5，通过管道混合与折流使 废水和药剂混合均匀，并在芬顿氧化反应器中反应2-3小 时。通过足够长时间的反应，还原性污染物被药剂氧化，成 为CO2和H2O。在芬顿氧化反应器的碱混合罐调节pH值至 中性，残留物经过絮凝沉淀器进行泥水分离。粉末活性炭和 絮凝剂通过粉末投加机从絮凝沉淀器中心导流筒处的投加 点加入絮凝沉淀器与废水混合，形成以粉末活性炭为内核的 絮状体，加强固液效果。
经过芬顿联合粉末活性炭处理的压裂废水，COD去除 率达到90%以上，SS、色度、TOC去除率较常规芬顿处理 有较大程度地提高。
