申请日2015.01.28
公开(公告)日2015.07.29
IPC分类号C02F9/14
摘要

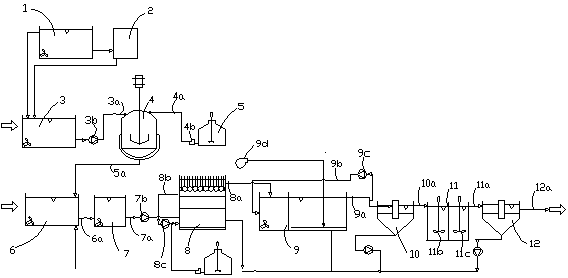

本实用新型公开了一种高浓度环氧氯丙烷废水处理系统，包括该处理系统包括澄清池、压滤机、环氧氯丙烷废水收集池、碱解反应釜、液碱塔，澄清池出液端与环氧氯丙烷废水收集池连接，出渣端与压滤机连接，压滤机的出水端接入与环氧氯丙烷废水收集池，环氧氯丙烷废水收集池通过第一管道与碱解反应釜连接，液碱塔通过输碱管与碱解反应釜连接，在第一管道上设有第一提升水泵，输碱管上设有碱液控制阀;碱解反应釜通过第二管道和综合废水调节池连接，废水调节池通过第三管道预酸化池连接，预酸化池通过第四管道和UASB反应器连接，UASB反应器通过第五管道和A/O池连接，A/O池通过第六管道和二沉池连接，二沉池通过第七管道混凝池连接，混凝池通过第八管道和三沉池连接，三沉池后接排水管。本实用新型的高浓度环氧氯丙烷废水处理系统处理后其环氧氯丙烷被分解，可以直接进行排放。
权利要求书
1.一种高浓度环氧氯丙烷废水处理系统，其特征在于该处理系统包括澄清池、压滤机、环氧氯丙烷废水收集池、碱解反应釜、液碱塔，澄清池出液端与环氧氯丙烷废水收集池连接，出渣端与压滤机连接，压滤机的出水端接入与环氧氯丙烷废水收集池，环氧氯丙烷废水收集池通过第一管道与碱解反应釜连接，液碱塔通过输碱管与碱解反应釜连接，在第一管道上设有第一提升水泵，输碱管上设有碱液控制阀;碱解反应釜通过第二管道和综合废水调节池连接，废水调节池通过第三管道预酸化池连接，预酸化池通过第四管道和UASB反应器连接，UASB反应器通过第五管道和A/O池连接，A/O池通过第六管道和二沉池连接，二沉池通过第七管道混凝池连接，混凝池通过第八管道和三沉池连接，三沉池后接排水管。
2.根据权利要求1所述的高浓度环氧氯丙烷废水处理系统，其特征在于所述的混凝
池内分别设有第一搅拌机、第二搅拌机;输碱管上设有碱液控制阀。
3. 根据权利要求1所述的高浓度环氧氯丙烷废水处理系统，其特征在于在第一管道
上设有第一提升泵，所述的第四管道上设有第二提升泵。
4. 根据权利要求1所述的高浓度环氧氯丙烷废水处理系统，其特征在于所述的UASB反应器上连接有第一循环管，第一循环管上设有第一循环泵;所述的A/O池上连接有第二循环管，第二循环管上设有第二循环泵。
说明书
一种高浓度环氧氯丙烷废水处理系统
技术领域
本实用新型涉及一种高浓度环氧氯丙烷废水处理系统，属于化工环保设备系统。
背景技术
环氧氯丙烷(ECH)是一种重要的有机化工原料和精细化工产品，用途十分广泛。而作为环氧氯丙烷废水的有效处理和合理利用是降低成本，提高生产效益的一个很重要方面，已经被很多生产厂家所重视。由于环氧氯丙烷装置的生产系统产生大量的废水，且废水中含有大量的可以回收利用的物质，所以环氧氯丙烷装置产生的废水处理有很大的利用价值。但环氧氯丙烷生产废水的特点决定了它难以处理。
目前国内外处理该废水主要是采用生化方法。国外环氧化物污水一般进城市污水处理厂统一处理，在混和时被其它污水将盐稀释，减轻了污水生化处理的难度。国内环氧化物生产厂的环氧化物污水占总污水量的90% 以上。
现有对工业废水的处理装置通常包括废水收集池、反应池(中和池)和沉淀池，专利号为2014205041963的中国专利中所述的废水处理装置包括调节池、一级反应池、二级反应池、中和池以及污泥储存池。但这种废水处理装置对于高浓度环氧氯丙烷废水的处理就显得效果较差。而作为高浓度环氧氯丙烷废水，如不对该废水中的高浓度环氧氯丙烷进行处理，就很难进行后续的生化降解处理，从而达不到排放标准。
发明内容
本实用新型的目的是提供一种高浓度环氧氯丙烷废水处理系统。
本实用新型要解决的是现有废水处理系统处理后其环氧氯丙烷仍然有较高的量，就很难进行后续的生化降解处理，从而达不到排放标准的问题。
本实用新型的技术方案是：一种高浓度环氧氯丙烷废水处理系统，包括澄清池、压滤机、环氧氯丙烷废水收集池、碱解反应釜、液碱塔，澄清池出液端与环氧氯丙烷废水收集池连接，出渣端与压滤机连接，压滤机的出水端接入与环氧氯丙烷废水收集池，环氧氯丙烷废水收集池通过第一管道与碱解反应釜连接，液碱塔通过输碱管与碱解反应釜连接，在第一管道上设有第一提升水泵，输碱管上设有碱液控制阀;碱解反应釜通过第二管道和综合废水调节池连接，废水调节池通过第三管道预酸化池连接，预酸化池通过第四管道和UASB反应器连接，UASB反应器通过第五管道和A/O池连接，A/O池通过第六管道和二沉池连接，二沉池通过第七管道混凝池连接，混凝池通过第八管道和三沉池连接，三沉池后接排水管。
本实用新型的有益效果是：高浓度环氧氯丙烷废水经本实用新型处理系统处理后，其环氧氯丙烷被分解，再通过后续的生化处理后，可以直接排放。
