申请日2015.04.17
公开(公告)日2015.08.19
IPC分类号B01F15/00; B01F7/04
摘要
本实用新型公开了一种污泥搅拌设备，两根搅拌轴平行安装在料仓壳体上，搅拌轴上设有多个搅拌刀杆，搅拌轴伸出料仓壳体的一端通过齿轮与齿条箱连接;每根搅拌轴两端固定套设橡胶套，橡胶套分别安装在前轴承座和后轴承座位于料仓壳体内的一侧上。本实用新型有效阻断了泄漏通道，设置的橡胶套随着搅拌轴顺时针和逆时针来回扭转，不需做整圈的旋转运动，橡胶套与搅拌轴之间不存在相对运动，保证橡胶套与搅拌轴或轴承座之间达到持续的静配合，同时减少了磨损，杜绝了泄漏的可能;采用两根搅拌轴同步同时搅拌，提高了污泥搅拌的效果，提高了工作效率，结构简单，省去了电动机，简化了传统的密封结构，降低了生产成本和维护费用。
权利要求书
1.一种污泥搅拌设备，包括料仓壳体(1)和搅拌轴(2)，其特征在于，搅拌轴(2) 有两根，平行安装在料仓壳体(1)的前轴承座(6)和后轴承座(5)上，每根搅拌轴(2) 上设有多个搅拌刀杆(3)，搅拌轴(2)伸出料仓壳体(1)的一端安装齿轮(10)，搅拌轴 (2)通过齿轮(10)与齿条箱(7)连接;每根搅拌轴(2)两端固定套设橡胶套(4)，橡 胶套(4)分别安装在前轴承座(6)和后轴承座(5)位于料仓壳体(1)内的一侧上。
2.根据权利要求1所述的污泥搅拌设备，其特征在于，所述搅拌刀杆(3)均匀交错安 装在搅拌轴(2)上，相邻搅拌刀杆(3)之间的夹角为120°。

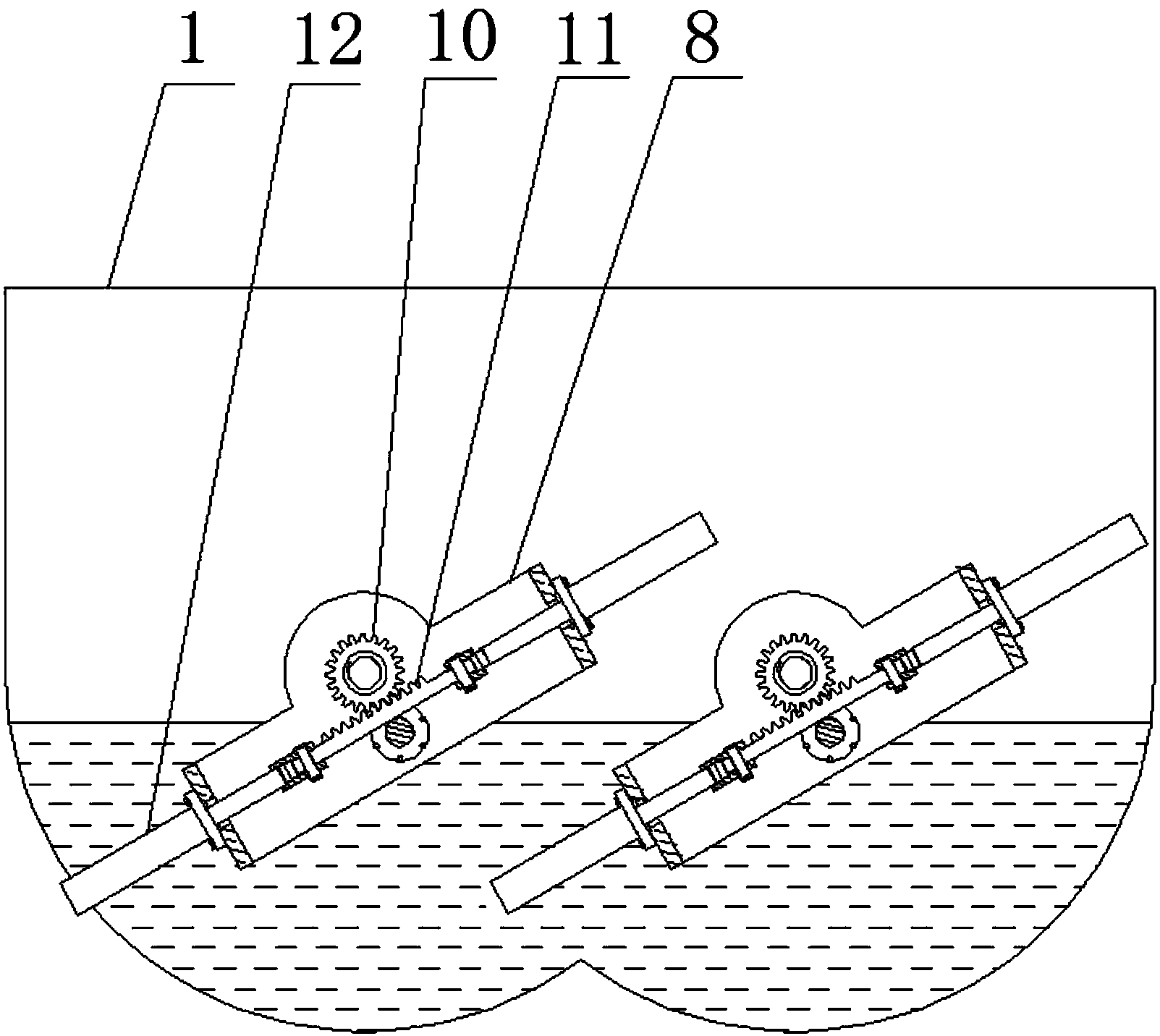

3.根据权利要求1所述的污泥搅拌设备，其特征在于，所述齿条箱(7)包括设在齿条 箱壳体(8)内的齿条(11)和与齿条(11)两端相连的油缸(12)。
说明书
污泥搅拌设备
技术领域
本实用新型涉及一种搅拌设备，具体是一种污泥搅拌设备。
背景技术
目前，在污泥搅拌过程中，由于污泥的水份比较大、颗粒比较小、酸碱度大等原因容 易造成污泥搅拌设备密封被损坏发生泄漏，同时，现有搅拌效率较低，搅拌污泥的搅拌轴 在电机的带动下做顺时针或逆时针的持续旋转，时间久了搅拌轴与轴承座之间的密封会受 到磨损，继而出现空隙，料仓里的污泥很容易从空隙中泄漏出来。
发明内容
针对上述现有技术存在的问题，本实用新型的目的是提供一种不容易泄漏、污泥搅拌 效果好、搅拌效率高的污泥搅拌设备。
为实现上述目的，本实用新型采用的技术方案是：一种污泥搅拌设备，包括料仓壳体 和搅拌轴，搅拌轴有两根，平行安装在料仓壳体的前轴承座和后轴承座上，每根搅拌轴上 设有多个搅拌刀杆，搅拌轴伸出料仓壳体的一端安装齿轮，搅拌轴通过齿轮与齿条箱连接; 每根搅拌轴两端固定套设橡胶套，橡胶套分别安装在前轴承座和后轴承座位于料仓壳体内 的一侧上。
工作时，将污泥置于料仓壳体内，保证污泥的液面高度不高于搅拌轴所在的水平面， 齿条箱提供搅拌动力，两个齿条箱同步动作，带动与之连接的齿轮，使齿轮在-180°～+180° 之间来回转动，齿轮带动搅拌轴同步回转，此时固定在搅拌轴上的搅拌刀杆与污泥相对运 动，从而达到搅拌污泥的作用。同时，搅拌轴上的橡胶套在-180°～+180°之间来回扭转，橡 胶套与搅拌轴或前后轴承座之间不存在相对运动，保证了橡胶套与搅拌轴或前后轴承座之 间达到良好持续的静配合，从而填充了搅拌轴与前后轴承座之间的旋转空隙，阻断污泥泄 漏的通道。
优选的，为了使搅拌更加均匀，搅拌刀杆均匀交错安装在搅拌轴上，相邻搅拌刀杆之 间的夹角为120°。
优选的，齿条箱包括设在齿条箱壳体内的齿条和与齿条两端相连的油缸。
本实用新型的设备可以有效改善污泥料仓泄漏，有效阻断了污泥泄漏的通道，设置的 橡胶套随着搅拌轴顺时针和逆时针来回扭转，不需持续做整圈的旋转运动，橡胶套与搅拌 轴之间不存在相对运动，可以保证橡胶套与搅拌轴或轴承座之间达到良好持续的静配合， 同时减少了磨损，从源头上杜绝了泄漏的可能，搅拌安全;采用两根搅拌轴同步同时搅拌， 提高了污泥搅拌的效果，加快了搅拌速度，提高了工作效率，结构简单，省去了电动机， 简化了传统的密封结构，降低了生产成本和维护费用。
