申请日2015.01.28
公开(公告)日2015.08.05
IPC分类号C02F9/12
摘要
本实用新型公开了高硬度水处理装置，涉及水处理设备，具体涉及一种处理高硬度水的水处理设备结构的改造。包括高效过滤器、微磁处理器和软化器;高效过滤器、微磁处理器和软化器从左到右依次设置;高效过滤器、微磁处理器和软化器底端连接同一根管路;所述管路左端为进水口，右端为出水口，中间部位设置有排水口;进水口通过管路与高效过滤器顶端的进口相连，该管路在高效过滤器顶端处还设置有过滤器排废口;微磁处理器的顶端通过管路与软化器的顶端相连接，该管路在软化器的顶端处还设置有软化器排废口。解决了现有的软水处理设备处理效果不好、特别是高硬度水难处理的问题。
权利要求书
1.高硬度水处理装置，包括高效过滤器、微磁处理器和软化器;高效过滤器、微磁处理器和软化器从左到右依次设置;其特征在于，高效过滤器、微磁处理器和软化器底端连接同一根管路;所述管路左端为进水口，右端为出水口，中间部位设置有排水口;进水口通过管路与高效过滤器顶端的进口相连，该管路在高效过滤器顶端处还设置有过滤器排废口;微磁处理器的顶端通过管路与软化器的顶端相连接，该管路在软化器的顶端处还设置有软化器排废口。
2.如权利要求1所述高硬度水处理装置，其特征在于，进水口与高效过滤器顶端相连接的管路上设置有流量计。
说明书
高硬度水处理装置
技术领域
本实用新型涉及水处理设备，具体涉及一种处理高硬度水的水处理设备结构的改造。
背景技术
针对在实际工程中遇到的废水处理，其水源主要存在的问题是溶解性固体很高(最高值为47358mg/L)，其中硬度约为1000mg/L，水中还含少量悬浮物和带有强烈的刺激性味道现要求部份去除水中的硬度，使其降低至200mg/L以下，能满足回用水的进水要求。
现有技术中的软水处理设备存在着处理效果不好、特别是高硬度水难处理的缺点。
发明内容
本实用新型提供高硬度水处理装置，解决了现有的软水处理设备处理效果不好、特别是高硬度水难处理的问题。

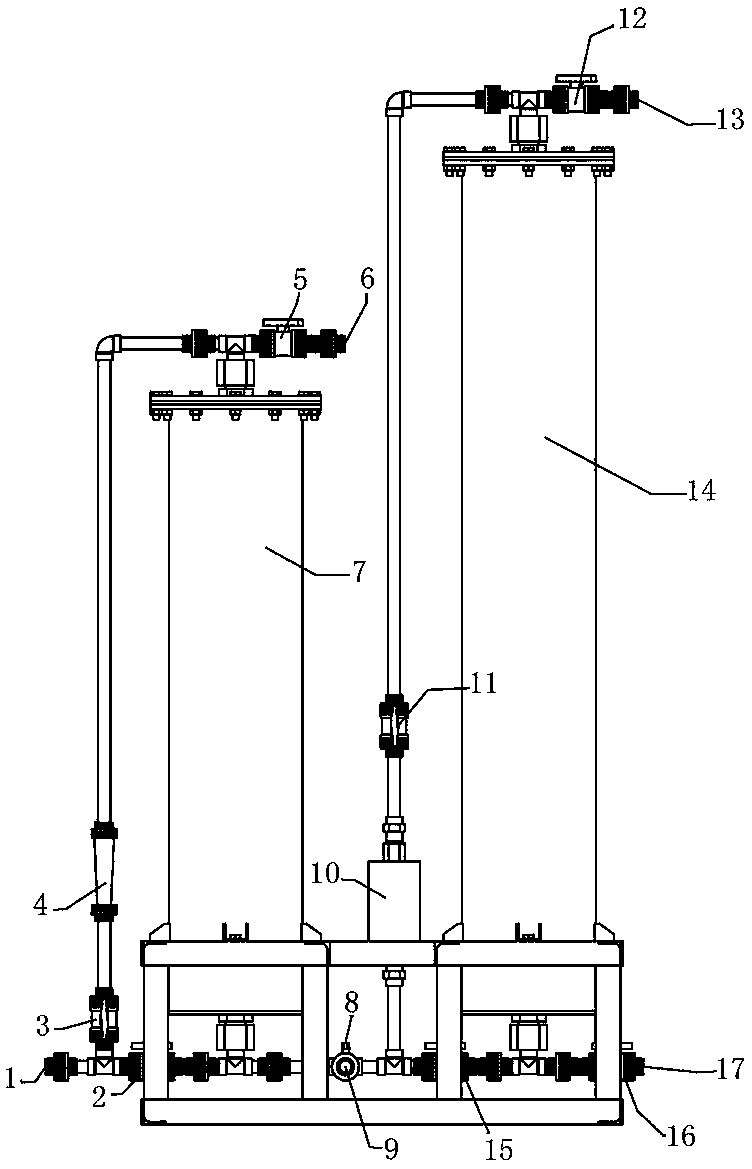

为解决上述问题，本实用新型采用如下技术方案：高硬度水处理装置，包括高效过滤器、微磁处理器和软化器;高效过滤器、微磁处理器和软化器从左到右依次设置;高效过滤器、微磁处理器和软化器底端连接同一根管路;所述管路左端为进水口，右端为出水口，中间部位设置有排水口;进水口通过管路与高效过滤器顶端的进口相连，该管路在高效过滤器顶端处还设置有过滤器排废口;微磁处理器的顶端通过管路与软化器的顶端相连接，该管路在软化器的顶端处还设置有软化器排废口。
本实用新型的优点：本实用新型采用模块化设计，是将各种技术有效的结合起来，相辅相成，使设备达到理想的处理效果;该设计结构紧凑，占地面积小，现场组装快捷方便，易于完成自动控制，管理、操作简单;避免重复建设，节省投资费用。本实用新型将高效过滤、微磁处理和软化处理三中水处理方结合到了一起，提高了处理效果，增加了水处理的效率。
