申请日2015.04.17
公开(公告)日2015.08.19
IPC分类号C02F9/08; C02F103/16; C02F101/18
摘要
本实用新型公开了一种黄金行业含氰废水综合治理系统，它是由树脂吸附柱、混合搅拌槽、氧化槽、混凝搅拌槽、沉淀池、光催化氧化槽、回水池和水泵构成，其中树脂吸附柱内部装有阴离子交换树脂，用于吸附回收废水中的氰化物，氧化槽内部设有氧化剂加药管和催化剂加药管，用于对污染物进行氧化处理，光催化氧化槽内部含有紫外灯管和纳米二氧化钛涂层，用于对污染物的光催化氧化处理。本实用新型将树脂吸附工艺、化学氧化处理工艺、混凝沉淀处理工艺和光催化氧化技术结合在一起协同对废水进行处理，具有工艺流程简单，废水处理效果好、处理效率高，可实现废水中氰化物的回收等优点，具有广阔的应用前景。
权利要求书

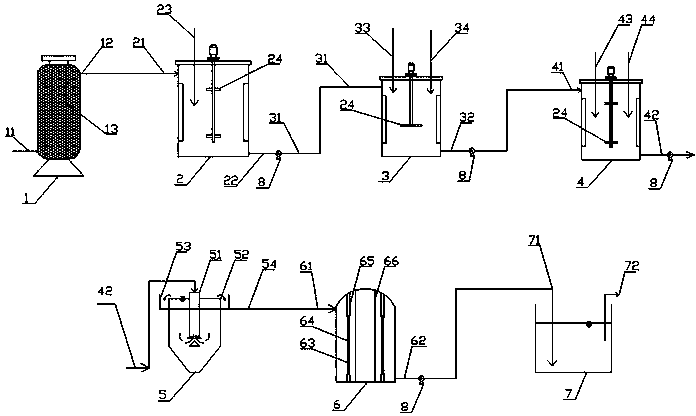

1.一种黄金行业含氰废水综合治理系统，其特征在于：是由树脂吸附 柱(1)、混合搅拌槽(2)、氧化槽(3)、混凝搅拌槽(4)、沉淀池(5)、光 催化氧化槽(6)、回水池(7)和水泵(8)构成，其中树脂吸附柱(1)为圆 筒形结构，上下封闭，树脂吸附柱(1)的侧身下部和上部分别设有树脂吸附 柱进水管(11)和树脂吸附柱出水管(12)，树脂吸附柱出水管(12)与混合 搅拌槽进水管(21)相连，树脂吸附柱(1)内部装有阴离子交换树脂(13); 混合搅拌槽(2)的侧身上下方分别设有混合搅拌槽进水管(21)和混合搅拌 槽出水管(22)，混合搅拌槽出水管(22)通过水泵(8)与氧化槽进水管(31) 相连，在混合搅拌槽(2)上方设有酸碱试剂加药管(23)，混合搅拌槽(2) 内部装有搅拌装置(24);氧化槽(3)的侧身上下方分别设有氧化槽进水管 (31)和氧化槽出水管(32)，氧化槽出水管(32)通过水泵(8)与混凝搅 拌槽进水管(41)相连，氧化槽(3)内部装有搅拌装置(24)，氧化槽(3) 上方设有氧化剂加药管(33)和催化剂加药管(34);混凝搅拌槽(4)侧身 上下方分别设有混凝搅拌槽进水管(41)和混凝搅拌槽出水管(42)，混凝搅 拌槽出水管(42)与沉淀池进水管(51)通过水泵(8)相连，混凝搅拌槽(4) 上方设有凝聚剂加药管(43)和絮凝剂加药管(44)，混凝搅拌槽(4)内部 设有搅拌装置(24);沉淀池(5)为圆形竖流式沉淀池，沉淀池(5)上部中 心位置设有沉淀池进水管(51)，周边设有沉淀池溢流堰(52)和沉淀池溢流 槽(53)，沉淀池溢流槽(53)底部设有沉淀池出水管(54);光催化氧化槽 (6)外壳为圆槽形，上面采用半球形封头密封，光催化氧化槽(6)侧身的 上下方分别设有光催化氧化槽进水管(61)和光催化氧化槽出水管(62)，光 催化氧化槽进水管(61)与沉淀池出水管(54)相连，光催化氧化槽出水管 (62)与回水池进水管(71)相连，光催化氧化槽(6)内部设有竖立的紫外 灯管(63)，紫外灯管(63)固定在上下灯座(65)上，紫外灯管(63)外面 设有石英玻璃套管(64)，光催化氧化槽(6)内部中心位置设有涂层滤网(66); 回水池(7)为系统反应后的集水池，回水池(7)内分别设有回水池进水管 (71)和回水池抽水管(72)。
2.根据权利要求1所述的一种黄金行业含氰废水综合治理系统，其特征 在于：所述紫外灯管(63)成圆形阵列在光催化氧化槽(6)的内部，各垂直 方向紫外灯管(63)的总长为光催化氧化槽(6)槽深的1/2～1。
3.根据权利要求1所述的一种黄金行业含氰废水综合治理系统，其特征 在于：所述涂层滤网(66)为圆筒形结构，竖立固定在光催化氧化槽(6)的 中央，涂层滤网(66)上面布满圆形或矩形滤孔，涂层滤网(66)的高大于 等于各垂直方向紫外灯管(63)的总长，涂层滤网(66)所围成的圆筒形半 径小于紫外灯管(63)所阵列的圆形半径。
4.根据权利要求1所述的一种黄金行业含氰废水综合治理系统，其特征 在于：所述光催化氧化槽(6)的内壁和涂层滤网(66)的表面都涂有纳米二 氧化钛光触媒材料。
说明书
黄金行业含氰废水综合治理系统
技术领域
本实用新型涉及工业废水治理技术领域，特别涉及一种黄金行业含氰废 水的治理系统。
背景技术
黄金行业在黄金的生产过程中由于使用氰化提金工艺，会产生大量的含 氰废水，这部分含氰废水不仅含有一定量的剧毒氰化物，而且还含有硫氰酸 盐和铜、锌、铅之类的重金属离子，如果得不到有效的处理，将会产生重大 的环保隐患。从目前国内黄金行业的含氰废水治理情况来看，尚没有先进成 熟的含氰废水综合治理系统。
发明内容
本实用新型的目的就是针对上述问题，而提供一种工艺流程简单、处理 效果好、处理效率高的黄金行业含氰废水综合治理系统。
本实用新型是由树脂吸附柱、混合搅拌槽、氧化槽、混凝搅拌槽、沉淀 池、光催化氧化槽、回水池和水泵构成，其中树脂吸附柱为圆筒形结构，上 下封闭，树脂吸附柱的侧身下部和上部分别设有树脂吸附柱进水管和树脂吸 附柱出水管，树脂吸附柱出水管与混合搅拌槽进水管相连，树脂吸附柱内部 装有阴离子交换树脂;混合搅拌槽的侧身上下方分别设有混合搅拌槽进水管 和混合搅拌槽出水管，混合搅拌槽出水管通过水泵与氧化槽进水管相连，在 混合搅拌槽上方设有酸碱试剂加药管，混合搅拌槽内部装有搅拌装置;氧化 槽的侧身上下方分别设有氧化槽进水管和氧化槽出水管，氧化槽出水管通过 水泵与混凝搅拌槽进水管相连，氧化槽内部装有搅拌装置，氧化槽上方设有 氧化剂加药管和催化剂加药管;混凝搅拌槽侧身上下方分别设有混凝搅拌槽 进水管和混凝搅拌槽出水管，混凝搅拌槽出水管与沉淀池进水管通过水泵相 连，混凝搅拌槽上方设有凝聚剂加药管和絮凝剂加药管，混凝搅拌槽内部设 有搅拌装置;沉淀池为圆形竖流式沉淀池，沉淀池上部中心位置设有沉淀池 进水管，周边设有沉淀池溢流堰和沉淀池溢流槽，沉淀池溢流槽底部设有沉 淀池出水管;光催化氧化槽外壳为圆槽形，上面采用半球形封头密封，光催 化氧化槽侧身的上下方分别设有光催化氧化槽进水管和光催化氧化槽出水 管，光催化氧化槽进水管与沉淀池出水管相连，光催化氧化槽出水管与回水 池进水管相连，光催化氧化槽内部设有竖立的紫外灯管，紫外灯管固定在上 下灯座上，紫外灯管外面设有石英玻璃套管，光催化氧化槽内部中心位置设 有涂层滤网;回水池为系统反应后的集水池，回水池内分别设有回水池进水 管和回水池抽水管。
所述混合搅拌槽酸碱试剂加药管中的酸碱试剂为硫酸、盐酸、氢氧化钠 溶液或石灰乳。
所述氧化槽氧化剂加药管中的氧化剂为双氧水溶液，催化剂加药管中的 催化剂为硫酸铜溶液。
所述混凝搅拌槽凝聚剂加药管中的凝聚剂为高分子无机盐溶液，絮凝剂 加药管中的絮凝剂为聚丙烯酰胺溶液。
所述紫外灯管成圆形阵列在光催化氧化槽的内部，各垂直方向紫外灯管 的总长为光催化氧化槽槽深的1/2～1。
所述涂层滤网为圆筒形结构，竖立固定在光催化氧化槽的中央，涂层滤 网上面布满圆形或矩形滤孔，涂层滤网的高大于等于各垂直方向紫外灯管的 总长，涂层滤网所围成的圆筒形半径小于紫外灯管所阵列的圆形半径。
所述光催化氧化槽的内壁和涂层滤网的表面都涂有纳米二氧化钛光触媒 材料。
本实用新型的有益效果：
本实用新型将树脂吸附工艺、化学氧化处理工艺、混凝沉淀处理工艺和 光催化氧化技术结合在一起协同对废水进行处理，具有工艺流程简单，废水 处理效果好、处理效率高，可实现废水中氰化物的回收等优点，具有广阔的 应用前景。
