申请日2015.01.28
公开(公告)日2015.08.12
IPC分类号C02F9/14
摘要
本实用新型公开了一种连接过滤筒的生物转盘污水处理设备，包括箱体、中心转动轴、生物盘片、过滤筒。多个生物盘片并排排列形成生物盘片组，间隔安装于中心转动轴上，箱体设有进水管，污水通过进水管浸泡生物盘片。污水经过生物盘片进入过滤筒，沿着过滤筒的外周设有滤网，所述过滤筒安装于所述中心转动轴上。过滤筒的外部设有与中心转动轴相互平行的防止滤网堵塞的注射杆。所述滤网的内表面设有刮板，刮集滤网上附着的滤渣，刮板的底端连接第一排渣管，所述第一排渣管连接横向设置的第二排渣管，排放滤渣。本实用新型极大地提高了生物转盘中心转动轴的能量利用率以及处理后污水的质量。
权利要求书
1.一种连接过滤筒的生物转盘污水处理设备，包括箱体、中心转动轴，箱体的 上部设有可拆卸的箱盖，中心转动轴设于箱体中心轴位置并穿过整个箱体，其 特征在于，所述箱体内部设有直壁，所述直壁将所述箱体划分为生物处理部分 和过滤部分，箱体的端面设有注水于生物处理部分内部的进水管，所述进水管 位于中心转动轴的下方，所述生物处理部分包括多个生物盘片，多个生物盘片 并排排列形成生物盘片组，多个生物盘片组间隔安装于中心转动轴上，所述中 心转动轴设有多个轴承;所述过滤部分包括过滤筒、第一侧壁与第二侧壁，沿 着过滤筒的外周设有滤网，所述过滤筒安装于所述中心转动轴上，过滤筒的两 端被第一侧壁与第二侧壁所密闭，直壁上设有连接生物处理部分与过滤部分的 输水管道，过滤筒的外部设有与中心转动轴相互平行的防止滤网堵塞的注射杆， 所述注射杆从第一侧壁延伸至第二侧壁，所述滤网的内表面设有刮板，所述刮 板的横截面为三角形，逐渐变窄的刮板底端朝向中心转动轴，所述刮板三角形 的侧面分别为第一侧面与第二侧面，第一侧面与所述第一侧壁接触，第二侧面 与所述第二侧壁接触，刮板的上表面靠近滤网，所述刮板底端连接第一排渣管， 所述第一排渣管通过弯头连接横向设置的第二排渣管，所述第二排渣管沿中心 轴方向延伸并连通于从过滤部分排水的出水口。
2.根据权利要求1所述一种连接过滤筒的生物转盘污水处理设备，其特征在于 所述过滤筒的外部还设有固定件，所述固定件的一端连接箱体，固定件的另外 一端连接并固定所述第二排渣管，第二排渣管通过设于过滤筒内的连接件连接 刮板，第二排渣管与第二侧壁间还设有防止水渗透的起密封作用的轴承。
说明书
一种连接过滤筒的生物转盘污水处理设备
技术领域
本实用新型涉及的是污水处理领域，具体涉及的是一种连接过滤筒的生物 转盘污水处理设备。
背景技术
生物转盘是一种高效的污水生物处理技术。传统的生物转盘主要有生物盘 片、接触反应槽、转轴以及驱动装置所构成，生物转盘盘片部分浸入充满污水 的接触反应槽内，在驱动装置的带动下，转轴以一定的速度转动生物转盘，生 物转盘盘片胶体与污水及空气接触，经过一段时间的转动后，生物盘片上将附 着一层生物膜。生物膜上的微生物可吸附污水中的污染物并对其进行降解，同 时获得能量进行自身繁殖。生物盘片转出空气时，不断地将空气溶解于污水中， 提高其降解速度。但是生物转盘在污水处理过程中存在结构不紧凑、中心转动 主轴承载大、能量利用率低等问题，而且经过生物转盘处理的污水需要进行进 一步的处理。
实用新型内容
针对上述问题，本实用新型的目的是提供一种连接过滤筒的生物转盘污水 处理设备，解决生物转盘中心转动主轴能量利用率低，以及经生物转盘处理的 污水需转移至另一个设备再处理所带来的资源能源浪费的技术问题。
为解决上述技术问题，本实用新型采用的技术方案是，一种连接过滤筒的 生物转盘污水处理设备，包括箱体、中心转动轴。

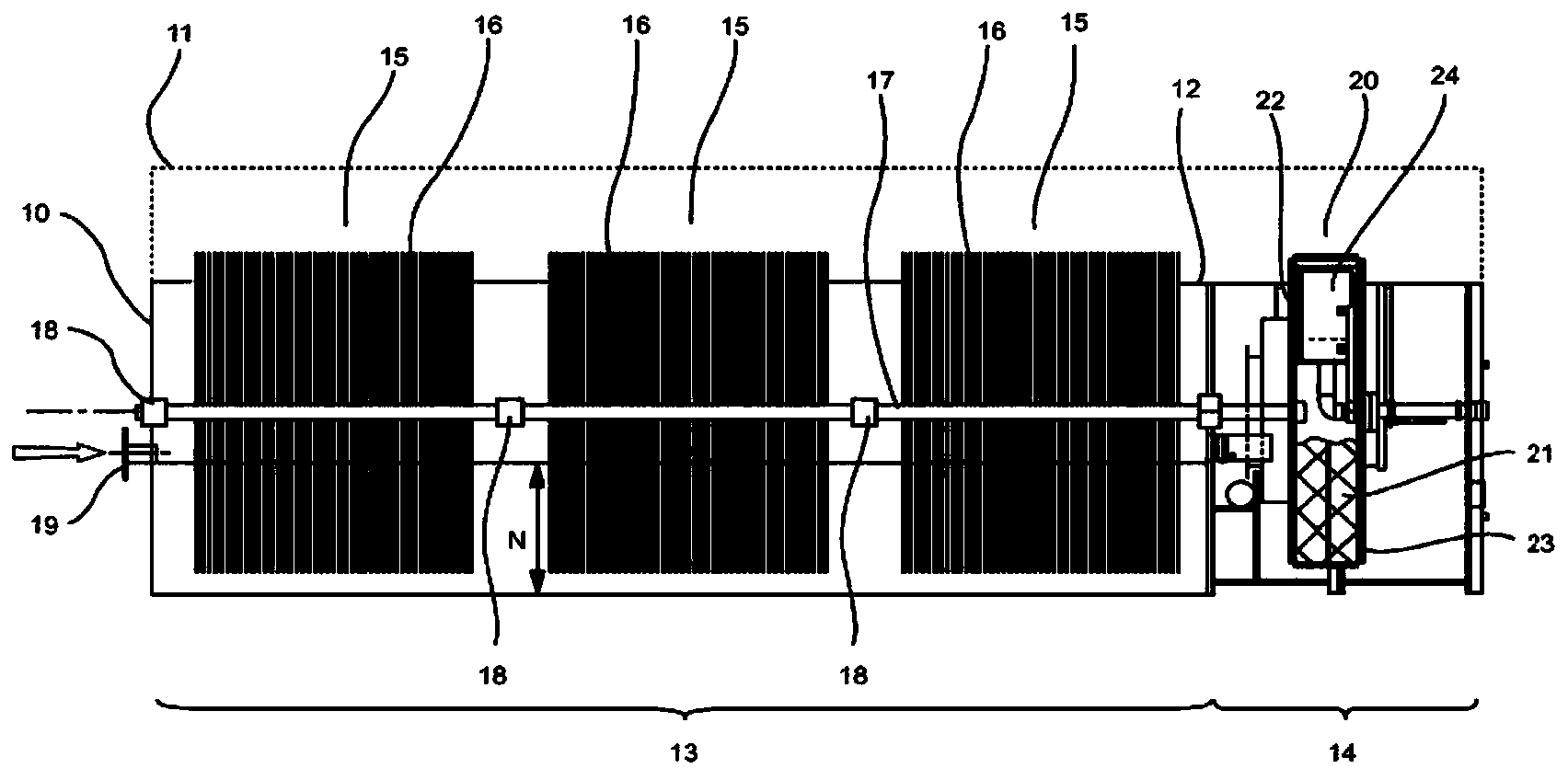

所述箱体的上部设有可拆卸的箱盖，所述中心转动轴设于箱体中心轴位置 并穿过整个箱体。箱体内部设有直壁，所述直壁将所述箱体划分为生物处理部 分和过滤部分。箱体的端面设有注水于生物处理部分内部的进水管，所述进水 管位于中心转动轴的下方，污水通过进水管进入生物处理部分并部分浸泡生物 盘片。所述生物处理部分包括多个生物盘片，多个生物盘片并排排列形成生物 盘片组，多个生物盘片组间隔安装于中心转动轴上。所述中心转动轴设有多个 轴承，协助中心转动轴转动。位于箱体外部的中心转动轴的一端连接有电动机， 电动机带动中心转动轴相对于箱体作旋转运动。
所述过滤部分包括过滤筒、第一侧壁与第二侧壁，沿着过滤筒的外周设有 滤网，所述过滤筒安装于所述中心转动轴上，过滤筒的两端被第一侧壁与第二 侧壁所密闭。
直壁上设有连接生物处理部分与过滤部分的输水管道，所述输水管道将生 物处理部分处理后的水直接输送至过滤筒内作进一步处理。过滤筒的外部设有 与中心转动轴相互平行的注射杆，所述注射杆从第一侧壁延伸至第二侧壁，定 期输送空气或者水分至滤网，使附着于滤网内表面的滤渣变得疏松，防止滤网 堵塞而无法过滤。
所述滤网的内表面设有刮板，所述刮板的横截面为三角形，逐渐变窄的刮 板底端朝向中心转动轴。所述刮板三角形的侧面分别为第一侧面与第二侧面， 所述第一侧面与第一侧壁相互作用，刮集附着在第一侧壁上的滤渣，所述第二 侧面与第二侧壁相互作用，刮集附着在第二侧壁上的滤渣。刮板的上表面刮集 附着在滤网上的滤渣。所述刮板底端连接第一排渣管，所述第一排渣管通过弯 头连接横向设置的第二排渣管。所述第二排渣管沿中心轴方向延伸出过滤筒， 并离开箱体，将滤渣排出。第二排渣管紧密连通从过滤部分排水的出水口。
过滤筒的外部还设有固定件，所述固定件的一端连接箱体，固定件的另外 一端连接并固定第二排渣管。第二排渣管通过设于过滤筒内的连接件连接刮板。 所述连接件可暂时松开，调整刮板与第一排渣管之间的相对位置，使得刮板对 准第一排渣管，最后再拧紧连接件。
第二排渣管与第二侧壁间还设有起密封作用的轴承，防止过滤筒中的水渗 透出去。
本实用新型将过滤筒以及生物转盘连接，极大地提高了生物转盘中心转动 轴的能量利用率，同时进一步提高了处理后污水的质量，减少污水从生物转盘 转移至其他设备所带来的资源及能量的消耗。
