申请日2015.03.09
公开(公告)日2015.06.17
IPC分类号G05B19/05
摘要
本实用新型公开了一种水处理中央控制柜，包括柜体和柜门，柜体内设有可编程逻辑控制器和水处理控制电路，控制电路由可编程逻辑控制器的输入端全部接至端子排，输出端全部输出至中间继电器，中间继电器的常开触点全部接至端子排;柜门上设有按钮区和触摸显示屏，按钮区设有控制按钮、指示灯和声光报警装置，触摸显示屏设有存储器;可编程逻辑控制器连接控制器保护电路。本控制柜不但能够方便的实现对水处理设备的自动化控制，而且能记录设备的报警和使用记录。

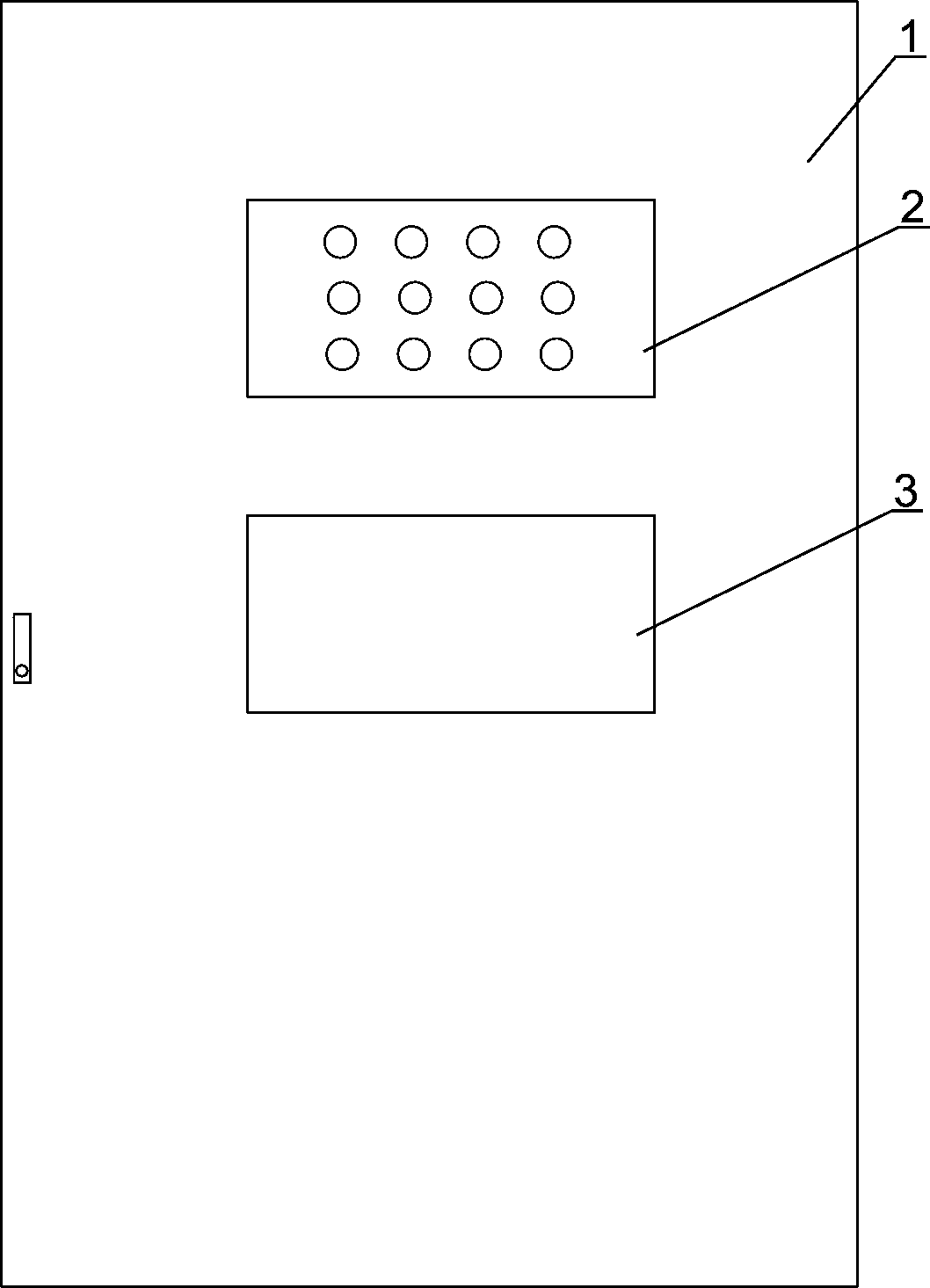

摘要附图
权利要求书
1.一种水处理中央控制柜，包括柜体和柜门，其特征是，所述柜体内设有可编程逻辑控制器和水处理控制电路，所述控制电路由可编程逻辑控制器的输入端全部接至端子排，输出端全部输出至中间继电器，中间继电器的常开触点全部接至端子排;所述柜门上设有按钮区和触摸显示屏，所述按钮区设有控制按钮、指示灯和声光报警装置，所述触摸显示屏设有存储器;所述可编程逻辑控制器连接控制器保护电路，所述保护电路包括信号传送电路和分流检测电路;所述信号传送电路包括串联的限流电阻和控制开关;所述分流检测电路包括串联的分流电阻和电流检测模块;所述电流检测模块分别连接控制开关和可编程逻辑控制器。
2.根据权利要求1所述的水处理中央控制柜，其特征是，所述柜体内还设有UPS不间断电源、电源防雷装置，过电压保护装置和浪涌保护装置。
3.根据权利要求1或2所述的水处理中央控制柜，其特征是，所述按钮区设有人工控制和自动控制切换按钮。
说明书
一种水处理中央控制柜
技术领域
本实用新型涉及水净化控制领域，具体涉及一种水处理中央控制柜。
背景技术
饮水安全直接关系人民群众身体健康和生命安全，在我国，随着我国经济的发展、城市化进程的推进，水资源短缺，水污染加剧的情况日趋严峻，对水处理的要求日益迫切。
现有的水处理设备配设控制柜，一般采用继电器控制+可编程逻辑控制器的方式，可以实现手动模式和自动模式的切换;手动模式下，用户可根据控制柜门操作面板上的按钮指示手动控制现场设备;自动模式下，小型可编程逻辑控制器根据接收到的控制条件，通过程序的逻辑运算，输出中间继电器干接点信号，用此信号驱动设备的控制单元(如被控电机的交流接触器、电动调节阀、电磁阀、变频器、软启动器、等)，达到控制目的。这种控制柜的优点是系统操作方便，对操作人员的技术要求较低，系统运行安全可靠，维护方便、成本较低。缺点是此类型控制柜根据控制柜尺寸，扩展性有限;用户无法方便的修改系统参数，或是改变控制输出，报警信号无法记录保留。
实用新型内容
本实用新型的目的是提供一种水处理中央控制柜，不但能够方便的实现对水处理设备的自动化控制，而且能记录设备的报警和使用记录。
为实现上述目的，本实用新型的一个实施例所采取的技术方案是：
包括柜体和柜门，柜体内设有可编程逻辑控制器和水处理控制电路，控制电路由可编程逻辑控制器的输入端全部接至端子排，输出端全部输出至中间继电器，中间继电器的常开触点全部接至端子排;柜门上设有按钮区和触摸显示屏，按钮区设有控制按钮、指示灯和声光报警装置，触摸显示屏设有存储器;可编程逻辑控制器连接控制器保护电路，保护电路包括信号传送电路和分流检测电路;信号传送电路包括串联的限流电阻和控制开关;分流检测电路包括串联的分流电阻和电流检测模块;电流检测模块分别连接控制开关和可编程逻辑控制器。
优选地，柜体内还设有UPS不间断电源、电源防雷装置，过电压保护装置和浪涌保护装置。
优选地，按钮区设有人工控制和自动控制切换按钮。
本实用新型产生的有益效果为：
1. 柜门上设有触摸显示屏，触摸显示屏设有存储器，可以记录水处理设备的报警和使用记录，供操作人员和维护人员查看分析。利用触摸屏和可编程逻辑控制器的控制，可以实现系统参数的随时读写功能以及多控制方式选择的功能。
2. 可编程逻辑控制器连接控制器保护电路，保护可编程逻辑控制器不因电流异常变化而发生损坏。
3. 安装有UPS不间断电源，对供电电源突然跳闸以及突发性停电等因素造成系统不能正常工作时，UPS起到保护功能，持续其在线时间内的系统正常供电，给用户检修以及应对系统故障的准备工作提供了时间保障。
4. 设有电源防雷装置，过电压保护装置和浪涌保护装置，进一步保证控制柜的安全运行。
