申请日2015.01.28
公开(公告)日2015.09.09
IPC分类号C02F1/00
摘要
本实用新型是一种翻盖式污水池加盖膜密闭罩，其包括有密闭膜、支撑架，该密闭罩还包括有拉接架及牵引索，所述拉接架设置于支撑架上方，并装设有牵引索，所述牵引索一端固定于支撑架上，所述支撑架一端铰接于污水池或其它部件上，一端连接有牵引索，可以通过牵引索将支撑架及固定在其上的密闭膜提拉起来，打开对污水池的密闭，以便于进行维护及保养。本实用新型通过上述的结构设置，使得密闭膜和支撑架能够在维护时打开，使密闭罩能够根据需要进行开启，便于日常的维护和保养;同时，该结构能够适用于多种形状的污水池的处理需要。
权利要求书
1.一种翻盖式污水池加盖膜密闭罩，其包括有密闭膜、支撑架，其特征在于该密闭罩 还包括有拉接架及牵引索，所述拉接架设置于支撑架上方，并装设有牵引索，所述牵引索一 端固定于支撑架上，所述支撑架一端铰接于污水池或其它部件上，一端连接有牵引索。
2.如权利要求1所述的翻盖式污水池加盖膜密闭罩，其特征在于所述密闭罩，其中间 设置有走道板。
3.如权利要求2所述的翻盖式污水池加盖膜密闭罩，其特征在于所述支撑架，其一端 搭于所述走道板上，并在该端被牵引索拉系。
4.如权利要求1所述的翻盖式污水池加盖膜密闭罩，其特征在于所述拉接架，为框架 形结构，且其底部设置有电机，电机与牵引索连接。
5.如权利要求1所述的翻盖式污水池加盖膜密闭罩，其特征在于所述支撑架，其外端 铰接于设置于支撑架下方的支架上，内端连接有牵引索，且所述支架与拉接架固定在一起。
6.如权利要求5所述的翻盖式污水池加盖膜密闭罩，其特征在于所述支撑架的内端， 具有一牵引件，牵引件固定在支撑架的内端，并向上伸出，所述牵引索连接于该牵引件。
7.如权利要求1所述的翻盖式污水池加盖膜密闭罩，其特征在于所述支撑架的两端均 设置有密封件。
8.如权利要求1所述的翻盖式污水池加盖膜密闭罩，其特征在于所述支撑架，具有复 数个，相邻的支撑架之间设置有密闭膜，所述复数该支撑架形成方形、圆形、椭圆形、正多 边形的任意一种。
说明书
翻盖式污水池加盖膜密闭罩
技术领域
本实用新型涉及环保设备，准确地说是用于将污水池所产生废气进行处理的密封装置。
背景技术
随着人们生活水平的不断提高，民众对于自己的生存环境日益重视，然而反作用的是， 随着工业化水平的提高，一些企业的污染也随之日益恶化，特别是污染严重的诸如医药化工、 造纸业与市政污水处理厂等单位，随着市区面积的扩大而距离市区越来越近。而且当前很多 污水厂周边建有不少居民楼，集中处理污水的厂池原来都是裸露在外，一旦有风刮过，臭气 就会随风飘散到居民楼内，随着人们对健康环境的要求与呼声愈来愈高，上述的问题不仅影 响到人们的正常工作和生活，也会带来不必要的社会问题。
目前，污水处理厂及垃圾填埋场的恶臭气体污染一直是有关人员最头痛的问题,治理办法 是有，通常会通过大型的沉降池等进行处理，可是大型池体(如沉淀池、污泥氧化沟、浓缩 池、消化池)的气体收集是最难最大的问题，还具有跨度大、容易腐蚀，寿命短，耐久度差 的缺陷。特别是一些沉淀池，不仅尺寸大(通常直径达到40～60m)，普通加盖形式很难实现， 或者实现后结构笨重，原有池体难于承受而无法实施(因为一些污水池设计建造时并未考虑 这些荷载)，而且由于有些污水池有行走式污水处理设备及检测设备，操作人员需要经常性 进行检查和操作，如果采用普通方法加盖密封，操作人员需要进入密封盖体内操作由于有毒 废臭气的影响将十分危险，并且行走式污水处理设备及检测设备在密封盖体内由于受腐蚀性 废臭气的侵蚀，非常容易出现故障，使用寿命大大缩短。
专利申请201020664201.9号公布了名称为“污水池密封除臭盖”的一种污水池密封除臭 盖，其包含密封罩、支撑框架。支撑框架含有连接件，连接密封罩;支撑框架连接着刮泥机， 支撑框架连有除臭部件，支撑框架的周边还可连有绕污水池周边行走的行走轮，整个装置的 转动是由驱动电机驱动的。除臭部件是指采用生物法、离子法或者吸附法除臭的零部件，或 者还有除臭原料，不包含外来水源。除臭部件的动力和驱动电机的动力均由电源线提供。该 专利申请采用了密封罩盖住污水池，同时配合有行走轮，能够实现随动式的密封结构，然而， 此种结构的问题在于该密封盖适合于圆形的污水池，对于其它形状的污水池不能进行处理， 同时，该密封除臭盖结构相对固定，密封罩难以拆卸，维护颇为不便，既影响密封罩的正常 寿命，也增加了维护成本。
实用新型内容
基于此，本实用新型的首要目的是提供一种翻盖式污水池加盖膜密闭罩，该密闭罩能 够使密闭膜打开及收拢，便于维护，适用于各种形状的污水池进行污水处理，具有很强的兼 容性。
本实用新型的再一个目的是提供一种翻盖式污水池加盖膜密闭罩，该密闭罩的结构简 单紧凑，安全性能高，便于制造及安装。
为了达到上述目的，本实用新型是这样实现的。

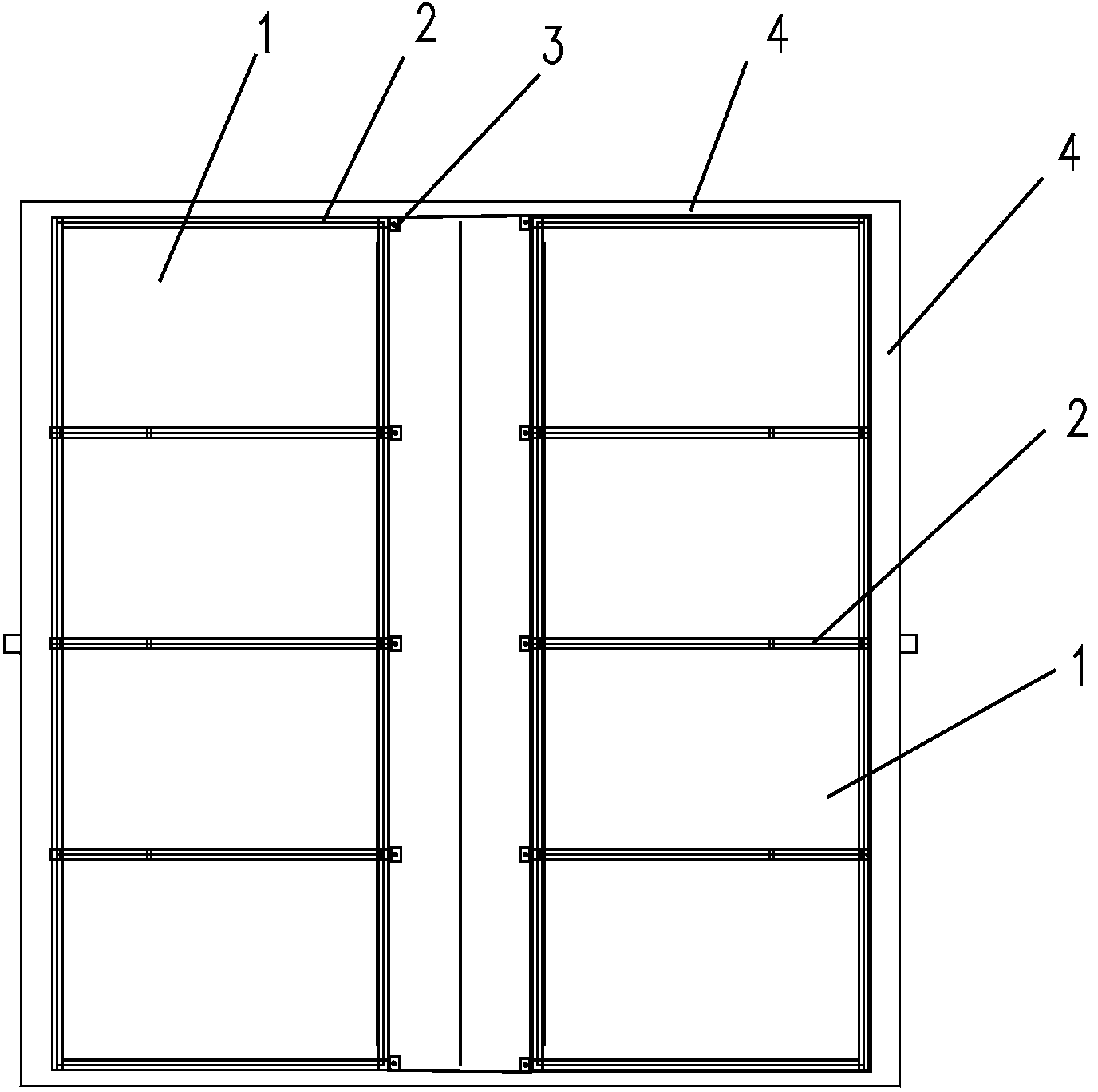

一种翻盖式污水池加盖膜密闭罩，其包括有密闭膜、支撑架，其特征在于该密闭罩还 包括有拉接架及牵引索，所述拉接架设置于支撑架上方，并装设有牵引索，所述牵引索一端 固定于支撑架上，所述支撑架一端铰接于污水池或其它部件上，一端连接有牵引索，可以通 过牵引索将支撑架及固定在其上的密闭膜提拉起来，打开对污水池的密闭，以便于进行维护 及保养。
所述密闭罩，其中间设置有走道板，以便于人们进行维护使用。
所述支撑架，其一端搭于所述走道板上，并在该端被牵引索拉系。
所述拉接架，为框架形结构，且其底部设置有电机，电机与牵引索连接，以带动牵引 索运动，从而拉动支撑架及密闭膜抬升，打开污水池。
所述支撑架，其外端铰接于设置于支撑架下方的支架上，内端连接有牵引索，且所述 支架与拉接架固定在一起，以增加整个密闭罩的结构稳定性。
进一步，所述支撑架的内端，具有一牵引件，牵引件固定在支撑架的内端，并向上伸 出，所述牵引索连接于该牵引件。
更进一步，所述支撑架的两端均设置有密封件，以在工作时能够形成对污水池的密闭。
所述支撑架，具有复数个，相邻的支撑架之间设置有密闭膜，所述复数该支撑架形成 方形、圆形、椭圆形、正多边形等形状的任意一种，以适应多种污水池的处理需要。
本实用新型通过上述的结构设置，使得密闭膜和支撑架能够在维护时打开，使密闭罩 能够根据需要进行开启，便于日常的维护和保养;同时，该结构能够适用于多种形状的污水 池的处理需要。
而且，本实用新型结构简单紧凑，安全性能高，便于制造及安装。
