申请日2015.04.16
公开(公告)日2015.08.12
IPC分类号B01D61/10; C02F1/44; B01D61/12
摘要
本实用新型公开了一种反渗透净水机废水回收装置，属于反渗透净水机废水处理技术领域。其包括矿泉水桶，矿泉水桶上盖有矿泉水桶盖，矿泉水桶接有RO机废水管， RO机废水管位于矿泉水桶进桶口位置安装有进水电磁阀，矿泉水桶进水口安装有水位传感器，水位传感器和进水电磁阀终端连接有控制器，控制器上设有进水电磁阀继电器、RO机电源继电器、水位传感器接口、LED指示灯、Reset键。本实用新型优点在于：在不改变RO机进水水质的情况下，在反渗透净水机的废水端增加一个废水回收装置，可快速有效的对废水实现回收利用，节约用水的同时提高了过滤系统的使用寿命。
权利要求书

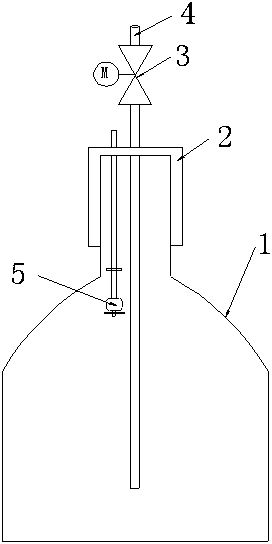

1.一种反渗透净水机废水回收装置，其包括矿泉水桶，矿泉水桶上盖有矿泉水桶盖，矿泉水桶接有RO机废水管，其特征在于：所述的RO机废水管位于矿泉水桶进桶口位置安装有进水电磁阀，所述的矿泉水桶进水口安装有水位传感器，所述的水位传感器和进水电磁阀终端连接有控制器。
2.根据权利要求1所述的一种反渗透净水机废水回收装置，其特征在于：所述的控制器上装有进水电磁阀继电器、RO机电源继电器、水位传感器接口、LED指示灯、Reset键。
说明书
一种反渗透净水机废水回收装置
技术领域
本实用新型涉及反渗透净水机废水处理技术领域，具体为一种反渗透净水机废水回收装置。
背景技术
我国目前可利用的淡水资源总量约为11000亿立方米，人均可利用水资源为900立方米，是全球13个水资源最缺乏的国家之一，日趋严重的水污染，更加重水资源短缺的矛盾，节约用水势在必行;为了保证人们日常用水的安全，净水器的存在不可或缺，净水器也叫净水机、过滤器，是按对水的使用要求对水质进行深度净化处理的小型水处理设备。
净水器根据不同的净化原理和工艺，可以分很多种类，其中RO反渗透技术过滤精度最高，由于反渗透膜的孔径只有头发丝直径的十万分之一，只允许水分子和溶解氧通过，对水中所有含的杂质如农药、细菌、病毒、重金属等有害物质几乎全部被截留排除。
现有的家用反渗透净水机的废水都直接排入下水道，造成了极大的用水浪费，而如将废水接回自来水管网中或将废水与自来水混合后再次进行进入净水机的方式，会对过滤系统尤其是RO膜造成不可逆转的伤害，大大缩短了过滤系统的使用寿命。
实用新型内容
本实用新型用于解决的技术问题为提供一种反渗透净水机废水回收装置，其在不改变RO机进水水质的情况下，在反渗透净水机的废水端增加一个装置，实现对废水回收的利用。
本实用新型解决技术问题采用如下技术方案：
提供一种反渗透净水机废水回收装置，其包括矿泉水桶，矿泉水桶上盖有矿泉水桶盖，矿泉水桶接有RO机废水管，其特征在于：所述的RO机废水管位于矿泉水桶进桶口位置安装有进水电磁阀，所述的矿泉水桶进水口安装有水位传感器，所述的水位传感器和进水电磁阀终端连接有控制器。
作为优选实例，所述的控制器上设有进水电磁阀继电器、RO机电源继电器、水位传感器接口、LED指示灯、Reset键。
本实用新型与现有技术相比，其有益效果为：避免了将废水接回自来水管网中或将废水与自来水混合后再次进入净水机的循环的方式对RO膜造成的不可逆转的伤害，该反渗透净水机废水回收装置是在不改变RO机进水水质的情况下，在反渗透净水机的废水端增加一个废水回收装置，可快速有效的对废水实现回收利用，节约用水的同时提高了过滤系统的使用寿命。
