申请日2015.04.15
公开(公告)日2015.08.26
IPC分类号C02F9/14
摘要
本实用新型涉及污水处理设备领域，具体地说，涉及一种高效一体化污水处理系统。所述污水处理系统从前到后依次是：前置除磷脱色反应器、厌氧/缺氧池、一级流动载体生物膜反应池、二级流动载体生物膜反应池、后置除磷脱色反应器和斜管沉淀池。本实用新型是采用生物与化学相结合的原理，主体采用流动载体生物膜与化学脱色除磷相结合的污水处理工艺，针对各种含高浓度COD、氨氮、色度、总磷的废水处理具有相当高的去除率，可广泛应用于城市污水、造纸、制药、纺织印染、化工等等各种污水处理领域。
权利要求书

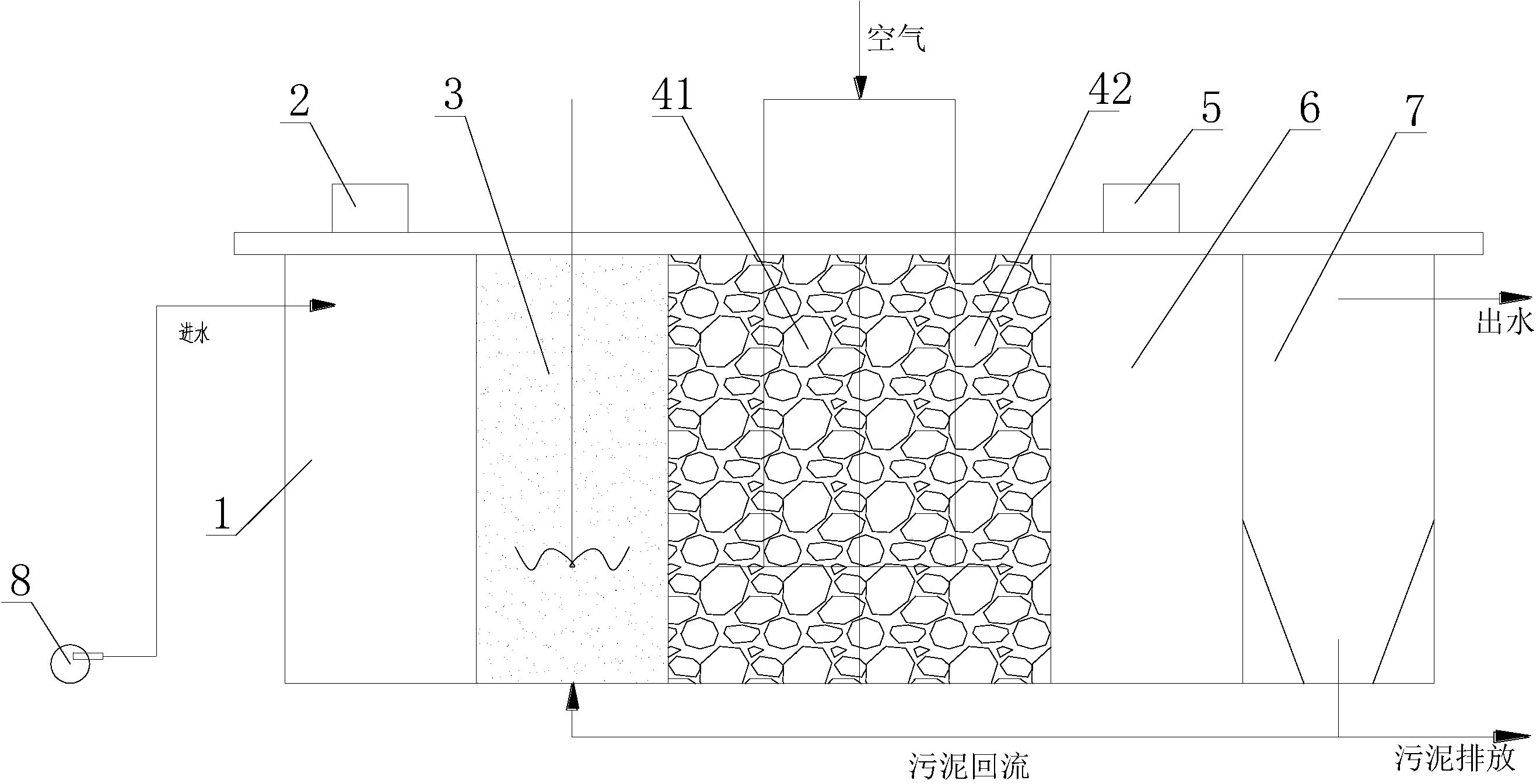

1.一种高效一体化污水处理系统，其特征在于：所述污水处理系统从前到 后依次是：前置除磷脱色反应器(1)、厌氧/缺氧池(3)、一级流动载体生物膜 反应池(41)、二级流动载体生物膜反应池(42)、后置除磷脱色反应器(6)和 斜管沉淀池(7);所述前置除磷脱色反应器(1)通过进水管连接进水泵(8); 所述斜管沉淀池(7)与和厌氧/缺氧池(3)之间通过污泥回流管相连接，在污 泥回流管上安装有污泥回流泵;所述前置除磷脱色反应器(1)上方设置有前置 除磷脱色剂投加装置(2)，所述后置除磷脱色反应器(6)的上方设置有后置除 磷脱色剂投加装置(5);所述一级流动载体生物膜反应池(41)、二级流动载体 生物膜反应池(42)分别通过进风管与鼓风机相连接。
说明书
高效一体化污水处理系统
技术领域
本实用新型涉及污水处理设备领域，具体地说，涉及一种高效一体化污水 处理系统。
背景技术
传统的污水处理多采用土建方式，部分采用一体化装置，但是一体化装置 多采用普通的活性污泥法，去除率低，脱色除磷效果较差。
实用新型内容
本实用新型的目的在于，提供一种高效一体化污水处理系统，以解决上述 的技术问题。
为实现上述目的，本实用新型所采用的技术方案是：
一种高效一体化污水处理系统，其特征在于：所述污水处理系统从前到后 依次是：前置除磷脱色反应器、厌氧/缺氧池、一级流动载体生物膜反应池、二 级流动载体生物膜反应池、后置除磷脱色反应器和斜管沉淀池;所述前置除磷 脱色反应器通过进水管连接进水泵;所述斜管沉淀池与和厌氧/缺氧池之间通过 污泥回流管相连接，在污泥回流管上安装有污泥回流泵;所述前置除磷脱色反 应器上方设置有前置除磷脱色剂投加装置，所述后置除磷脱色反应器的上方设 置有后置除磷脱色剂投加装置;所述一级流动载体生物膜反应池、二级流动载 体生物膜反应池分别通过进风管与鼓风机相连接。
有益效果：与现有技术相比，本实用新型是采用生物与化学相结合的原理， 主体采用流动载体生物膜与化学脱色除磷相结合的污水处理工艺，针对各种含 高浓度COD、氨氮、色度、总磷的废水处理具有相当高的去除率，可广泛应用于 城市污水、造纸、制药、纺织印染、化工等等各种污水处理领域。具体地说， 本实用新型具备以下优点：1、容积负荷高，紧凑省地;2、耐冲击性强、性能 稳定、运行可靠;3、生物池无堵塞，生物池容积得到充分利用，没有死角;4、 灵活方便;5、使用寿命长;6、高效脱色除磷。
