申请日2014.12.27
公开(公告)日2015.06.24
IPC分类号C02F3/30
摘要
本实用新型涉及一种膜生物反应器处理污水装置，其特征在于：所述调节池(14)内设置污水进水管(1)与格栅(2);厌氧池(15)中设置搅拌棒(3);前好氧池(17)中设置污水泵(4)、第一污泥泵(6)和第一曝气板(10);后好氧池(24)中设置第二曝气板(11)、第二污泥泵(8)、气水回冲板(13);所述膜组件(25)置于后好氧池(24)中，膜组件(25)通过出水管(27)与清水池(26)相连接，同时，气水回冲板(13)通过清水回冲管(28)连接置于清水池(26)中的清水泵(12)，出水收集于清水池(26)中;本实用新型可以减少膜的污染、清洗频率，从而提高膜的使用寿命;降低了污泥排放量;提高了污水中磷的去除率。

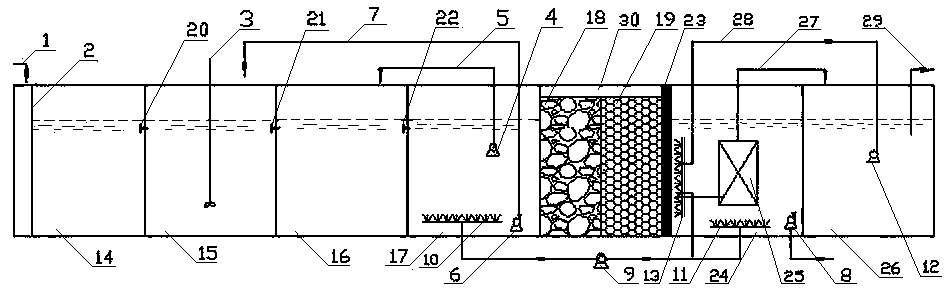

摘要附图
权利要求书
1.一种膜生物反应器处理污水装置，包括调节池(14)、厌氧池(15)、缺氧池(16)、前好氧池(17)、活式颗粒滤池(30)、后好氧池(24)、膜组件(25)和清水池(26)组成，其特征在于：所述调节池(14)内设置污水进水管(1)与格栅(2);所述厌氧池(15)中设置搅拌棒(3);所述前好氧池(17)中设置污水泵(4)、第一污泥泵(6)和第一曝气板(10);污水泵(4)通过混合液回流管(5)连接缺氧池(16)，第一污泥泵(6)通过污泥回流管(7)连接厌氧池(15)，所述后好氧池(24)中设置第二曝气板(11)、第二污泥泵(8)、气水回冲板(13);所述第一曝气板(10)、第二曝气板(11)及气水回冲板(13)分别通过管道与风机(9)连接;所述膜组件(25)置于后好氧池(24)中，膜组件(25)通过出水管(27)与清水池(26)相连接，同时，气水回冲板(13)通过清水回冲管(28)连接置于清水池(26)中的清水泵(12)，出水收集于清水池(26)中，清水池(26)中设有清水出水管(29);所述调节池(14)、厌氧池(15)、缺氧池(16)、前好氧池(17)、活式颗粒滤池(30)和后好氧池(24)分别由第一阀门(20)、第二阀门(21)、第三阀门(22)及控制板(23)依次相连接。
2.按照权利要求1所述的膜生物反应器处理污水装置，其特征在于：所述活式颗粒滤池(30)由前活式颗粒滤池(18)和后活式颗粒滤池(19)构成，前活式颗粒滤池(18)选用天然颗粒陶粒;后活式颗粒滤池(19)选用轻质聚乙烯颗粒，滤料由一个或多个网箱装填，置于活式颗粒滤池(30)内。
说明书
一种膜生物反应器处理污水装置
技术领域
本实用新型属环保设备技术领域，尤其涉及一种膜生物反应器处理污水装置。
背景技术
膜生物反应器处理污水装置，被广泛用于污水深度处理中。一般包括调节池、厌氧池、缺氧池、好氧池和膜组件。但这些装置都是将膜组件直接置于污水中，存在膜易污染的问题，同时污泥的完全回流使得除磷效果差，必须外加药剂除磷。
发明内容
鉴于上述问题，本实用新型提出了一种膜生物反应器处理污水装置，实现本发明的目的所采取的技术方案是：一种膜生物反应器处理污水装置，包括调节池、厌氧池、缺氧池、前好氧池、活式颗粒滤池、后好氧池、膜组件和清水池组成，其特征在于：所述调节池内设置污水进水管与格栅;所述厌氧池中设置搅拌棒;所述前好氧池中设置污水泵、第一污泥泵和第一曝气板;污水泵通过混合液回流管连接缺氧池，第一污泥泵通过污泥回流管连接厌氧池，所述后好氧池中设置第二曝气板、第二污泥泵、气水回冲板;所述第一曝气板、第二曝气板及气水回冲板分别通过管道与风机连接;所述膜组件置于后好氧池中，膜组件通过出水管与清水池相连接，同时，气水回冲板通过清水回冲管连接置于清水池中的清水泵，出水收集于清水池中，清水池中设有清水出水管;所述调节池、厌氧池、缺氧池、前好氧池、活式颗粒滤池和后好氧池分别由第一阀门、第二阀门、第三阀门及控制板依次相连接;所述活式颗粒滤池由前活式颗粒滤池和后活式颗粒滤池构成，前活式颗粒滤池选用天然颗粒，如陶粒;后活式颗粒滤池池选用轻质颗粒，如聚乙烯颗粒，滤料由一个或多个网箱装填，置于活式颗粒滤池内。
本实用新型的有益效果在于：
1、本实用新型通过设置活式颗粒滤池将好氧池分为前后两部分，膜组件置于后好氧池，污水经过活式颗粒滤池的降解，进入后好氧池的水中SS、COD大大降低，可以减少膜的污染、清洗频率，从而提高膜的使用寿命。
2、本实用新型将前好氧池中的污泥回流至厌氧池，降低了污泥排放量;后好氧池中的污泥外排，提高了污水中磷的去除率。
