申请日2014.12.27
公开(公告)日2015.06.24
IPC分类号F16K15/03
摘要
本实用新型涉及水泵技术领域，尤其是一种新型污水提升止回阀，其特征在于，包括：止回阀开关臂、法兰内径口、止回阀板、法兰、密封条，所述一种新型污水提升止回阀，在法兰上设有止回阀开关臂，所述止回阀开关臂上设有止回阀板，其止回阀开关臂与止回阀板联接为一体，所述止回阀板上设有密封条，所述一种新型污水提升止回阀，安装在泵的出口，安装时两个法兰要同时安装，将一片装有止回阀开关臂和止回阀板的法兰，安装在一片普通法兰上，两个法兰拧紧即可。
摘要附图
权利要求书
1.一种新型污水提升止回阀，其特征在于，包括：止回阀开关臂、法兰内径口、止回阀板、法兰、密封条，所述一种新型污水提升止回阀，在法兰上设有止回阀开关臂，所述止回阀开关臂上设有止回阀板，其止回阀开关臂与止回阀板联接为一体，所述止回阀板上设有密封条。
说明书
一种新型污水提升止回阀
技术领域
本实用新型涉及水泵技术领域，尤其是一种新型污水提升止回阀。
背景技术
传统污水泵技术要安装一个笨重的止回阀，不仅笨重而且占地面积大。
发明内容

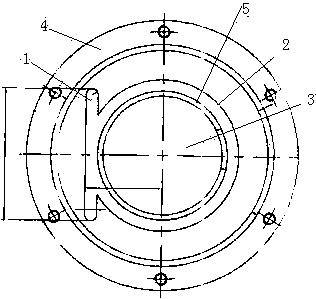

为解决上述问题，本实用新型提供一种新型污水提升止回阀，所述一种新型污水提升止回阀，其特征在于，包括：止回阀开关臂1、法兰内径口2、止回阀板3、法兰4、密封条5，所述一种新型污水提升止回阀，在法兰4上设有止回阀开关臂1，所述止回阀开关臂1上设有止回阀板3，其止回阀开关臂1与止回阀板3联接为一体，所述止回阀板3上设有密封条5。
所述一种新型污水提升止回阀工作流程：当污水在法兰4内达到法兰内径口2时，冲击止回阀板3，所述止回阀板3带动止回阀开关臂1，所述止回阀开关臂1自动开启止回阀板3，当污水停止排放时由于止回阀板3与止回阀开关臂1联接为一体，止回阀板3就自动回来，关闭法兰4内的法兰内径口2，达到止回目的。
本实用新型的有益效果是：1.自动止回，不会堵塞下水道，造成新的污染。2. 提高泵的效率和出水响应速度;3.节约材料成本。
