申请日2014.12.25
公开(公告)日2015.05.06
IPC分类号C02F9/02
摘要

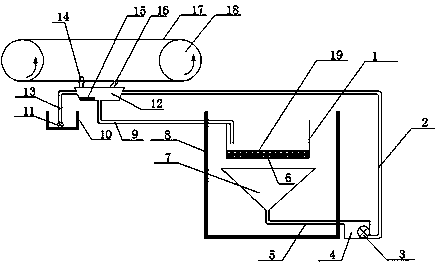

本实用新型公开了印花机械污水净化系统，包括接水槽、补水箱和净化水箱，所述净化水箱内设置有漏斗和过滤装置，所述过滤装置内设置有不锈钢网和活性炭，所述漏斗底端链接有漏斗管，所述漏斗管连接至储水箱，所述储水箱经净水管链接至接水槽，所述接水槽底面设置有液压控制器和污水管、顶面设置有喷淋器和水洗海绵，所述污水管连接至过滤装置，所述补水箱内设置有补水泵，所述补水泵由补水管链接至接水槽，所述喷淋器与导带链接，所述导带链接两个滚筒;该印花机械污水处理系统可以过滤掉废水中较大的颗粒杂质，不仅节约了用水，还保护了人类的生存环境，提高过滤速率，高效清洗导带防止渗漏。
摘要附图
权利要求书
1.印花机械污水净化系统，包括接水槽、补水箱和净化水箱，所述净化水箱内设置有漏斗和过滤装置，所述漏斗设置在过滤装置下面，所述过滤装置内设置有不锈钢网和活性炭，所述漏斗底端链接有漏斗管，所述漏斗管连接至储水箱，所述储水箱经净水管链接至接水槽，所述接水槽底面设置有液压控制器和污水管、顶面设置有喷淋器和水洗海绵，所述污水管连接至过滤装置，所述补水箱内设置有补水泵，所述补水泵由补水管链接至接水槽，所述喷淋器与导带链接，所述导带链接两个滚筒。
2.根据权利要求1所述的印花机械污水净化系统，其特征在于：所述净化水箱为非封闭水箱，所述过滤装置包括至少两层不锈钢网和填充于两不锈钢网之间的活性炭。
3.根据权利要求1所述的印花机械污水净化系统，其特征在于：所述喷淋器和水洗海绵设置在接水槽的正上顶面。
4.根据权利要求1所述的印花机械污水净化系统，其特征在于：所述储水箱内设置有水泵。
5.根据权利要求1所述的印花机械污水净化系统，其特征在于：所述导带链接两滚筒为顺时针转动。
6.根据权利要求1或4所述的印花机械污水净化系统，其特征在于：所述液压控制器、水泵和补水泵为电连接，所述液压控制器自动控制补水泵和水泵。
说明书
印花机械污水净化系统
技术领域
本实用新型涉及一种印花机械，具体为印花机械污水净化系统，属于机械技术领域。
背景技术
在当今科技发达的社会，各种污染日益严重，已经严重危害到人类的生存环境，对生产过程中的废水进行回收利用，既能减少浪费资源财力，又能保护环境中，受到人们越来越广泛的关注。
目前，印花机械污水的处理难度很大，处理印花机械污水已成为难题。对高效、低成本的处理印花机械污水的研究具有非常重要的意义，这对于摆脱目前印花机械污水面临的尴尬局面，现有的印花机印染过程中每小时约排水5吨左右，且废水中有许多浆料和化学有毒元素也随之排出，不但浪费水资源，而且废水中含有如有机氯化物、甲苯残留物及防腐剂PCP等大量的有害物质直接排到生活环境中，给人类造成了无法估计的伤害和损失，保护水环境，健康发展化印花业具有十分现实的影响。传统的污水处理箱封闭的，当污染物续集多的时候不能有效处理，过滤速度底下，在污水处理装置中，污水处理完毕后，直接通过净水出水管流出，这样对水资源的浪费。
发明内容
本实用新型要解决的技术问题是克服现有的缺陷，提供印花机械污水净化系统，采用过滤装置、喷淋器和水洗海绵，从而解决上述问题。
为实现上述目的，本实用新型提供如下技术方案：印花机械污水净化系统，包括接水槽、补水箱和净化水箱，所述净化水箱内设置有漏斗和过滤装置，所述漏斗设置在过滤装置下面，所述过滤装置内设置有不锈钢网和活性炭，所述漏斗底端链接有漏斗管，所述漏斗管连接至储水箱，所述储水箱经净水管链接至接水槽，所述接水槽底面设置有液压控制器和污水管、顶面设置有喷淋器和水洗海绵，所述污水管连接至过滤装置，所述补水箱内设置有补水泵，所述补水泵由补水管链接至接水槽，所述喷淋器与导带链接，所述导带链接两个滚筒。
进一步的，所述净化水箱为非封闭水箱，所述过滤装置包括至少两层不锈钢网和填充于两不锈钢网之间的活性炭。
进一步的，所述喷淋器和水洗海绵设置在接水槽的正上顶面。
进一步的，所述储水箱内设置有水泵。
进一步的，所述导带链接两滚筒为顺时针转动。
进一步的，所述液压控制器、水泵和补水泵为电连接，所述液压控制器自动控制补水泵和水泵。
与现有技术相比，本实用新型的有益效果是：可以过滤掉废水中较大的颗粒杂质，还可以去除了废水中的大部分有害元素，如有机氯化物、甲苯残留物及防腐剂PCP等等有害物质，使得废水可以回收再利用，不仅节约了用水，还保护了人类的生存环境;所述液压控制器、水泵和补水泵为点连接，能在工作中及时补充净水并使导带清洗过程中始终保持合适的工作水压;净化水箱为非封闭，当过滤装置污染物续集很多时可以方便的进行清理，提高过滤速率，高效清洗导带防止渗漏。
