申请日2014.12.24
公开(公告)日2015.07.15
IPC分类号F16L51/00; F16L27/12
摘要
本实用新型提供一种用于焊丝废水输送补偿管道的装置，包括活动管、套管和密封压板，两个所述活动管之间通过套管连接，密封压板包括第一压板和第二压板，第一压板对称设于套管的两端，第二压板对称设于活动管上靠近第一压板的位置，第一压板与第二压板之间相互紧靠并通过螺丝紧固，第二压板与套管的内侧之间设有密封O型圈。本实用新型具有的优点和积极效果是：有效的解决了塑料管正常收缩，保证了长距离输送的安全可靠性;补偿量大;便于维修或更换;设备结构简单，易操作。

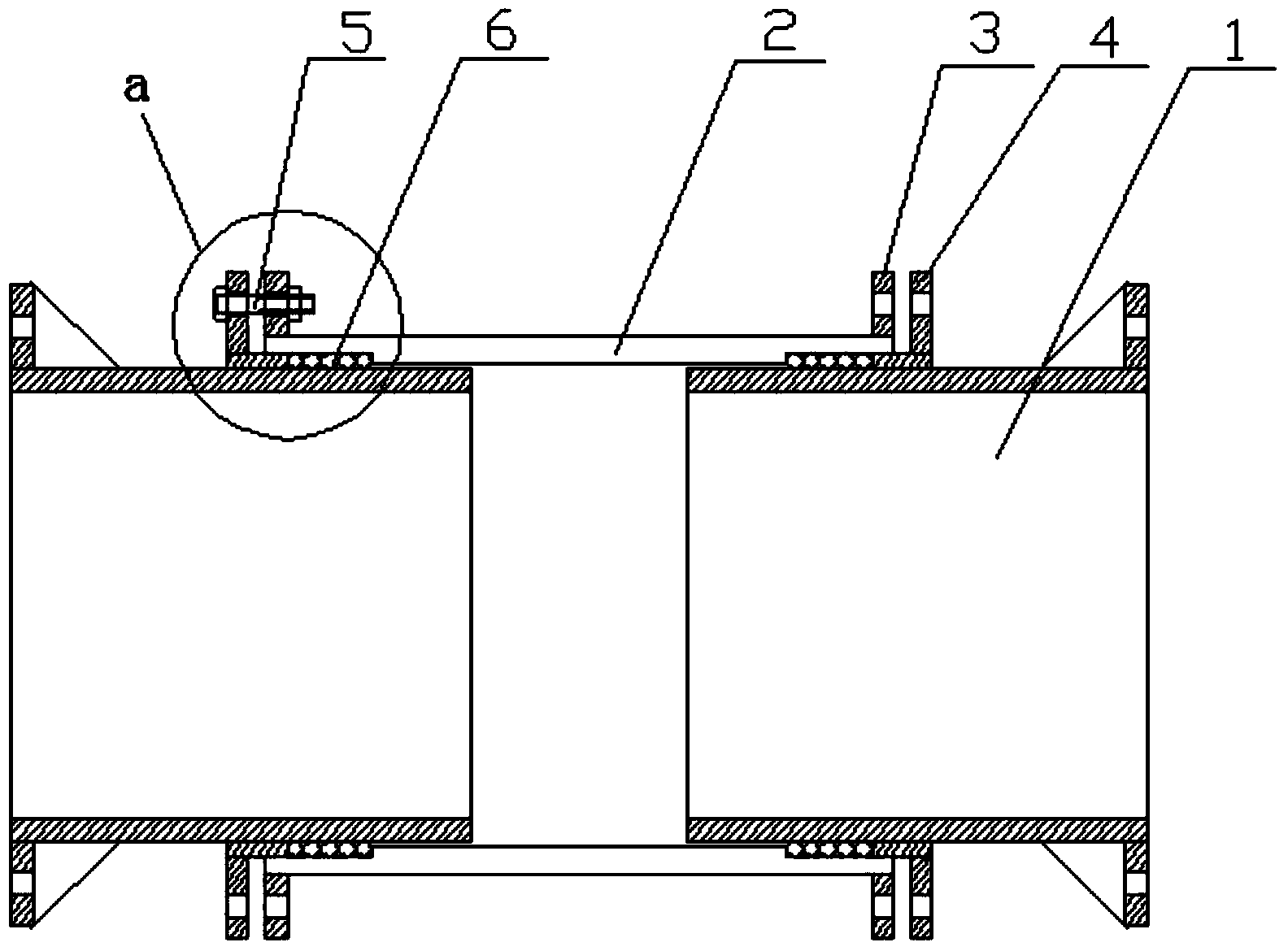

摘要附图
权利要求书
1.一种用于焊丝废水输送补偿管道的装置，其特征在于：包括活动管 (1)、套管(2)和密封压板，两个所述活动管(1)之间通过套管(2)连 接，密封压板包括第一压板(3)和第二压板(4)，第一压板(3)对称设 于套管(2)的两端，第二压板(4)对称设于活动管(1)上靠近第一压板 (3)的位置，第一压板(3)与第二压板(4)之间相互紧靠并通过螺丝(5) 紧固，第二压板(4)与套管(2)的内侧之间设有密封O型圈(6)。
2.根据权利要求1所述的用于焊丝废水输送补偿管道的装置，其特征 在于：所述套管(2)的两端设有槽体，密封O型圈(6)设于槽体内，第二 压板(4)包括相互垂直的水平板体(42)和竖直板体(41)，水平板体(42) 的一端伸入槽体内，与密封O型圈(6)紧密接触。
3.根据权利要求2所述的用于焊丝废水输送补偿管道的装置，其特征 在于：所述第一压板(3)的外径与第二压板(4)的外径相同。
说明书
一种用于焊丝废水输送补偿管道的装置
技术领域
本实用新型属于焊条生产设备领域，尤其是涉及一种用于焊丝废水输送 补偿管道的装置。
背景技术
在焊丝生产的过程中会产生废水，在废水正常输送过程中，由于气候的 影响、昼夜温差的变化，加之塑料管特殊性，废水管道会产生收缩，进一步 容易损坏或变形。
发明内容
本实用新型要解决的问题是提供一种用于焊丝废水输送补偿管道的装 置，有效的解决了塑料管正常收缩，保证了长距离输送的安全可靠性。
为解决上述技术问题，本实用新型采用的技术方案是：一种用于焊丝废 水输送补偿管道的装置，包括活动管、套管和密封压板，两个所述活动管之 间通过套管连接，密封压板包括第一压板和第二压板，第一压板对称设于套 管的两端，第二压板对称设于活动管上靠近第一压板的位置，第一压板与第 二压板之间相互紧靠并通过螺丝紧固，第二压板与套管的内侧之间设有密封 O型圈。
进一步，所述套管的两端设有槽体，密封O型圈设于槽体内，第二压板 包括相互垂直的水平板体和竖直板体，水平板体的一端伸入槽体内，与密封 O型圈紧密接触，提高了管路的密封性。
进一步，所述第一压板的外径与第二压板的外径相同。
本实用新型具有的优点和积极效果是：有效的解决了塑料管正常收缩， 保证了长距离输送的安全可靠性;补偿量大;便于维修或更换;设备结构简 单，易操作。
