申请日2015.02.02
公开(公告)日2015.04.29
IPC分类号B01D33/11
摘要
本发明公开了一种圆筒过滤装置，包括箱体和水平设置于箱体内部的圆筒滤芯，其中，箱体内壁上设置三个定位件，三个定位件分别与圆筒滤芯内壁相接触，并且分别位于圆筒滤芯内壁的左上侧、右上侧和底部。发明所提供的圆筒过滤装置，通过位于圆筒滤芯内壁的左上侧、右上侧和底部并作为与圆筒滤芯内壁圆的接触的三个定位件，将圆筒滤芯在圆周方向上进行定位和支撑，从而能保证圆筒滤芯与电机传动轴的同轴度，避免影响电机传动轴的寿命，提升了装置整体的使用寿命。发明还提供了一种包括上述圆筒过滤装置的污水处理器。
权利要求书

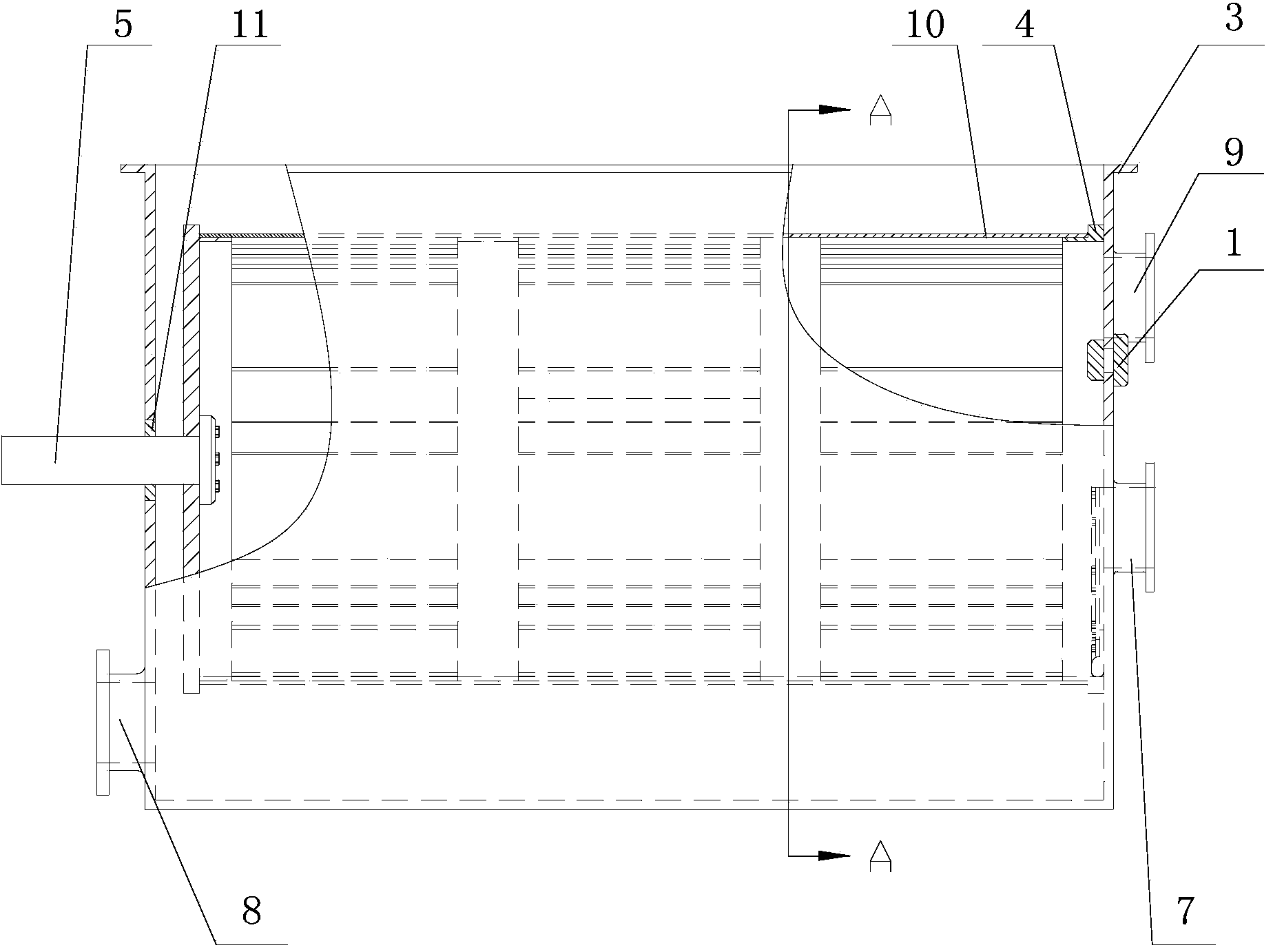

1.一种圆筒过滤装置，包括箱体(3)和水平设置于所述箱体(3) 内部的圆筒滤芯(4)，其特征在于，所述箱体(3)内壁上设置三个定位件，三个所述定位件分别与所述圆筒滤芯(4)内壁相接触，并且分别位于所述圆筒滤芯(4)内壁的左上侧、右上侧和底部。
2.根据权利要求1所述的圆筒过滤装置，其特征在于，设置于圆筒滤芯(4)内壁上侧的两个所述定位件为导轮(1)，两个所述导轮 (1)外圆分别与所述圆筒滤芯(4)内壁的上半圆相切。
3.根据权利要求2所述的圆筒过滤装置，其特征在于，设置在所述圆筒滤芯(4)内壁底部的定位件为密封垫(2)，所述密封垫(2) 边缘为弧形，并与所述圆筒滤芯(4)内圆的下部相贴合，用于将所述圆筒滤芯(4)底部与所述箱体(3)间进行密封，所述密封垫(2)关于所述圆筒滤芯(4)内圆的竖直中垂线对称。
4.根据权利要求3所述的圆筒过滤装置，其特征在于，两个所述导轮(1)关于圆筒滤芯(4)端面圆的竖直直径对称。
5.根据权利要求4所述的圆筒过滤装置，其特征在于，所述圆筒滤芯(4)与两个所述导轮(1)的切点间的圆弧度数为100度至130 度。
6.根据权利要求5所述的圆筒过滤装置，其特征在于，所述密封垫(2)圆弧的角度为100度至230度。
7.根据权利要求6所述的圆筒过滤装置，其特征在于，所述导轮(1)通过螺栓固定在所述箱体(3)上。
8.根据权利要求7所述的圆筒过滤装置，其特征在于，所述密封垫(2)通过压板(6)和螺栓固定在所述箱体(3)上，或粘贴在箱体(3)上。
9.根据权利要求8所述的圆筒过滤装置，其特征在于，所述密封垫(2)为P型橡胶密封垫。
10.一种污水处理器，包括圆筒过滤装置，其特征在于，所述圆筒过滤装置为如权利要求1至9任一项所述的圆筒过滤装置。
说明书
污水处理器及其圆筒过滤装置
技术领域
本发明涉及污水处理技术领域，特别涉及一种圆筒过滤装置。此外，本发明还涉及一种包括上述圆筒过滤装置的污水处理器。
背景技术
随着近年来环保话题的深入，有关水污染防治和治理的措施越来越多的应用到地表水净化、污水深度处理和工业水处理等领域。
常用的污水处理装置中包括普通过滤装置，较为常见的为圆筒形的过滤器，过滤器为一种截留细小悬浮物的筛网装置，主体架构为筒状结构框架，表面设置有工作网，工作网由不锈钢丝、铜丝和化纤丝等编制而成，并在框架上张紧，使用时过滤器绕其筒状框架的轴进行转动，通常用于工业用水的过滤处理等。
由于圆筒过滤器的特殊作业方式，即原水为内进外出形式，且圆筒滤芯需要绕轴线进行旋转，所以其定位通常通过经过圆筒的中心轴进行定位和安装，但在实际使用时，圆筒的一端是无法使用中心轴同时进行定位、安装以及传递圆周运动。现有技术中，圆筒上无法使用中心轴进行定位的一端，通常采用齿轮啮合的方式进行定位，但这种方式不能准确控制和传递圆周运动，不能保证圆筒框架和另一端中心轴的同轴度，可能产生偏心，造成对装置寿命的影响，且使中心轴对圆筒运动的传递效率降低。
因此，如何对圆筒滤芯进行定位，是本领域技术人员目前需要解决的技术问题。
发明内容
有鉴于此，本发明的目的是提供一种圆筒过滤装置，该装置中对圆筒滤芯进行有效定位。
本发明的另一目的是提供一种包括上述圆筒过滤装置的污水处 理器。
为实现上述目的，本发明提供如下技术方案：
一种圆筒过滤装置，包括箱体和水平设置于所述箱体内部的圆筒滤芯，其中，所述箱体内壁上设置三个定位件，三个所述定位件分别与所述圆筒滤芯内壁相接触，并且分别位于所述圆筒滤芯内壁的左上侧、右上侧和底部。
优选地，设置于圆筒滤芯内壁上侧的两个所述定位件为导轮，两个所述导轮外圆分别与所述圆筒滤芯内壁的上半圆相切。
优选地，设置在所述圆筒滤芯内壁底部的定位件为密封垫，所述密封垫边缘为弧形，并与所述圆筒滤芯内圆的下部相贴合，用于将所述圆筒滤芯底部与所述箱体间进行密封，所述密封垫关于所述圆筒滤芯内圆的竖直中垂线对称。
优选地，两个所述导轮关于圆筒滤芯端面圆的竖直直径对称。
优选地，所述圆筒滤芯与两个所述导轮的切点间的圆弧度数为 100度至130度。
优选地，所述密封垫圆弧的角度为100度至230度。
优选地，所述导轮通过螺栓固定在所述箱体上。
优选地，所述密封垫通过压板和螺栓固定在所述箱体上，或粘贴在箱体上。
优选地，所述密封垫为P型橡胶密封垫。
一种污水处理器，包括圆筒过滤装置，其中，所述圆筒过滤装置为如上述任一项所述的圆筒过滤装置。
本发明所提供的圆筒过滤装置，以在箱体内壁上设置的连线为圆筒滤芯内圆的内接三角形的三个定位件，分别位于所述圆筒滤芯内壁的左上侧、右上侧和底部，作为圆筒滤芯内壁圆的内接定位件，该定位件与内壁圆之间至少存在三个定位点，对圆筒滤芯在径向上进行定位和支撑，从而能保证圆筒滤芯与电机传动轴的同轴度，避免影响电机传动轴的寿命，提升了装置整体的使用寿命。
