申请日2015.06.25
公开(公告)日2017.09.01
IPC分类号A47L11/29
摘要
本发明公开了一种单刷盘污水可回收擦地机，包括底架、储物箱、挤压辊支架、挤压辊、支撑辊支架、支撑辊、吸水辊、海绵带、污水箱和擦地垫，所述底架右侧设置有支撑辊支架，所述支撑辊支架上部安装有两个支撑辊，所述支撑辊支架下部安装有吸水辊，所述支撑辊支架左侧设置有挤压辊支架，所述挤压辊支架上安装有两个挤压辊，所述海绵带从挤压辊之间穿过，所述海绵带从支撑辊之间穿过，所述净水箱下部设置有净水出水管，所述净水出水管上安装有电磁阀，所述固定盘下部固定有擦地垫，所述底架下部安装有吸水辊电机。本发明能够将地面擦干净，通过净水对地面进行湿润，同时能够回收污染的污水，地面除污效果好，同时对地面损伤小，设备结构简单。
权利要求书

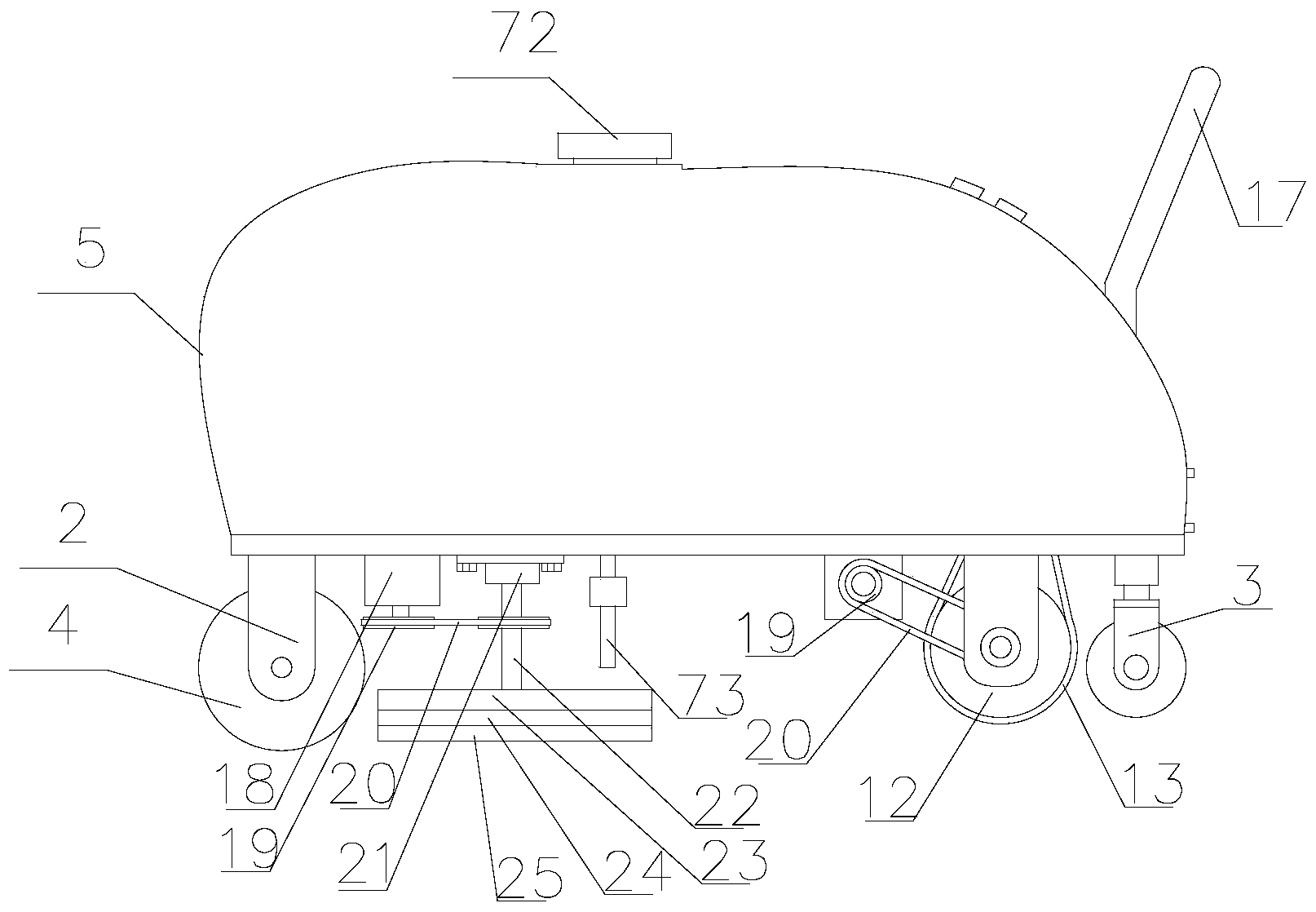

1.一种单刷盘污水可回收擦地机，包括底架(1)、储物箱(6)、净水箱(7)、挤压辊支架(8)、挤压辊(9)、支撑辊支架(10)、支撑辊(11)、吸水辊(12)、海绵带(13)、污水箱(14)、电磁阀(15)、电控箱(16)、擦地电机(18)、带轮(19)、传动带(20)、轴座(21)、传动轴(22)、护圈(23)、固定盘(24)和擦地垫(25)，所述底架(1)右侧设置有支撑辊支架(10)，所述支撑辊支架(10)上部安装有两个支撑辊(11)，所述支撑辊支架(10)下部安装有吸水辊(12)，所述支撑辊支架(10)左侧设置有挤压辊支架(8)，所述挤压辊支架(8)上安装有两个挤压辊(9)，所述挤压辊(9)、吸水辊(12)和支撑辊(11)通过海绵带(13)连接，所述海绵带(13)从挤压辊(9)之间穿过，所述海绵带(13)从支撑辊(11)之间穿过，所述挤压辊(9)下部设置有污水箱(14)，所述污水箱(14)右侧设置有污水进水管和污水出水管，所述底架(1)下部通过螺栓安装有擦地电机(18)和轴座(21)，其特征在于：所述污水进水管和污水出水管上分别设置有电磁阀(15)，所述挤压辊支架(8)左侧设置有净水箱(7)，所述净水箱(7)上部设置有净水进水管(71)，所述净水进水管(71)上通过螺纹安装有密封盖(72)，所述净水箱(7)下部设置有净水出水管(73)，所述净水出水管(73)上安装有电磁阀(15)，所述净水箱(7)左侧设置有储物箱(6)，所述轴座(21)上安装有传动轴(22)，所述传动轴(22)和擦地电机(18)上分别设置有带轮(19)，所述带轮(19)通过传动带(20)连接，所述传动轴(22)下部固定安装有固定盘(24)，所述固定盘(24)上部设置有护圈(23)，所述固定盘(24)下部固定有擦地垫(25)，所述底架(1)下部安装有吸水辊电机(26)，所述吸水辊电机(26)和吸水辊(12)上分别安装有带轮(19)，所述带轮(19)通过传动带(20)连接，所述底架(1)上设置有电控箱(16)，所述电控箱(16)通过导线分别与擦地电机(18)、吸水辊电机(26)和电磁阀(15)连接。
2.如权利要求1所述的一种单刷盘污水可回收擦地机，其特征在于：所述底架(1)下部左右两侧分别安装有固定轮架(2)和万向轮架(3)，所述固定轮架(2)和万向轮架(3)上安装有地轮(4)。
3.如权利要求1所述的一种单刷盘污水可回收擦地机，其特征在于：所述固定盘(24)上设置有漏水孔，漏水孔的类型是长孔，所述净水出水管(73)位于固定盘(24)上部。
4.如权利要求1所述的一种单刷盘污水可回收擦地机，其特征在于：所述护圈(23)固定在固定盘(24)周围，护圈(23)能够防止从净水出水管(73)流到固定盘(24)上的水被甩出，所述擦地垫(25)的材料是海绵或布料。
5.如权利要求1所述的一种单刷盘污水可回收擦地机，其特征在于：所述底架(1)上部安装有壳体(5)，所述电控箱(16)安装在壳体(5)上。
6.如权利要求1所述的一种单刷盘污水可回收擦地机，其特征在于：所述底架(1)右侧设置有推把手(17)，所述推把手(17)上部呈弧形。
说明书
一种单刷盘污水可回收擦地机
【技术领域】
本发明涉及擦地设备的技术领域，特别是一种单刷盘污水可回收擦地机的技术领域。
【背景技术】
擦地机是一种适用于硬质地面清洗的设备，具有环保，节能，高效等优点。在国内的使用时间不长，而在发达国家的社会各个领域的使用已经非常普遍，特别是一些车站、码头、机场、车间、仓库、学校、医院、饭店、卖场等具有广阔硬质地面的场所，以机械代替人力的清洁理念已深入人心。
硬质地面一般有水磨石、大理石、花岗石、人造石、地砖、PVC、精钢沙、环氧等材质之分，传统的清洗方法是拖把加尘推，改革开放后引进了擦机和吸水机用于日常的保洁，近来由于大量外资企业在大陆设厂，擦地机的使用得以推广认同。
随着人们生活水平的提高，人们对公共场所的卫生更加的重视，例如机场、商场等大型场所，由于人流量非常大，地面清洁问题工作量非常大，目前出现了擦地机，但是现有的擦地机结构复杂，擦地效果较差，市场需要一种擦地机，能够将地面擦干净，通过净水对地面进行湿润，同时能够回收污染的污水，除尘、除污效果好，同时对地面损伤小。
【发明内容】
本发明的目的就是解决现有技术中的问题，提出一种单刷盘污水可回收擦地机，能够将地面擦干净，通过净水对地面进行湿润，同时能够回收污染的污水，地面除尘、除污效果好，同时对地面损伤小，设备结构简单，工作效率高。
为实现上述目的，本发明提出了一种单刷盘污水可回收擦地机，包括底架、储物箱、净水箱、挤压辊支架、挤压辊、支撑辊支架、支撑辊、吸水辊、海绵带、污水箱、电磁阀、电控箱、擦地电机、带轮、传动带、轴座、传动轴、护圈、固定盘和擦地垫，所述底架右侧设置有支撑辊支架，所述支撑辊支架上部安装有两个支撑辊，所述支撑辊支架下部安装有吸水辊，所述支撑辊支架左侧设置有挤压辊支架，所述挤压辊支架上安装有两个挤压辊，所述挤压辊、吸水辊和支撑辊通过海绵带连接，所述海绵带从挤压辊之间穿过，所述海绵带从支撑辊之间穿过，所述挤压辊下部设置有污水箱，所述污水箱右侧设置有污水进水管和污水出水管，所述污水进水管和污水出水管上分别设置有电磁阀，所述挤压辊支架左侧设置有净水箱，所述净水箱上部设置有净水进水管，所述净水进水管上通过螺纹安装有密封盖，所述净水箱下部设置有净水出水管，所述净水出水管上安装有电磁阀，所述净水箱左侧设置有储物箱，所述底架下部通过螺栓安装有擦地电机和轴座，所述轴座上安装有传动轴，所述传动轴和擦地电机上分别设置有带轮，所述带轮通过传动带连接，所述传动轴下部固定安装有固定盘，所述固定盘上部设置有护圈，所述固定盘下部固定有擦地垫，所述底架下部安装有吸水辊电机，所述吸水辊电机和吸水辊上分别安装有带轮，所述带轮通过传动带连接，所述底架上设置有电控箱，所述电控箱通过导线分别与擦地电机、吸水辊电机和电磁阀连接。
作为优选，所述底架下部左右两侧分别安装有固定轮架和万向轮架，所述固定轮架和万向轮架上安装有地轮。
作为优选，所述固定盘上设置有漏水孔，漏水孔的类型是长孔，所述净水出水管位于固定盘上部。
作为优选，所述护圈固定在固定盘周围，护圈能够防止从净水出水管流到固定盘上的水被甩出，所述擦地垫的材料是海绵或布料。
作为优选，所述底架上部安装有壳体，所述电控箱安装在壳体上。
作为优选，所述底架右侧设置有推把手，所述推把手上部呈弧形。
本发明的有益效果：本发明通过将底架、储物箱、净水箱、挤压辊支架、挤压辊、支撑辊支架、支撑辊、吸水辊、海绵带、污水箱、电磁阀、电控箱、擦地电机、带轮、传动带、轴座、传动轴、护圈、固定盘和擦地垫应用在擦地机设备中，通过利用净水和擦地垫能够将地面的灰尘和脚印擦掉，通过通过海绵带能够回收地面的污水，能够将地面擦干净，同时对地面损伤小，设备结构简单，工作效率高。
