申请日2014.12.18
公开(公告)日2015.04.22
IPC分类号C01B13/11
摘要
本发明提供的一种水处理用的臭氧发生器控制装置，其特征在于，包括臭氧放电室、臭氧机进气管路、解压阀、电动开关阀A、温度传感器A、自动泄压阀A、自动泄压阀B、温度传感器B、水流量传感器、出水管路、臭氧浓度传感器、温度传感器C、压力传感器、臭氧流量传感器、电动调节阀门、出臭氧管路、进水管路、电动开关阀D、温度传感器D、水压力表、排水阀、电气控制柜和DCS上位机，通过各组件之间的配合，通过上位机对臭氧间进行通讯控制并实行数据闭环控制，不仅实现了远程操控，同时对运行数据进行了实时定时的记录保存，同时使臭氧发生系统具备了自我控制和保护控制的能力，大大减少了人工成本，并且操作更加简捷、快速。

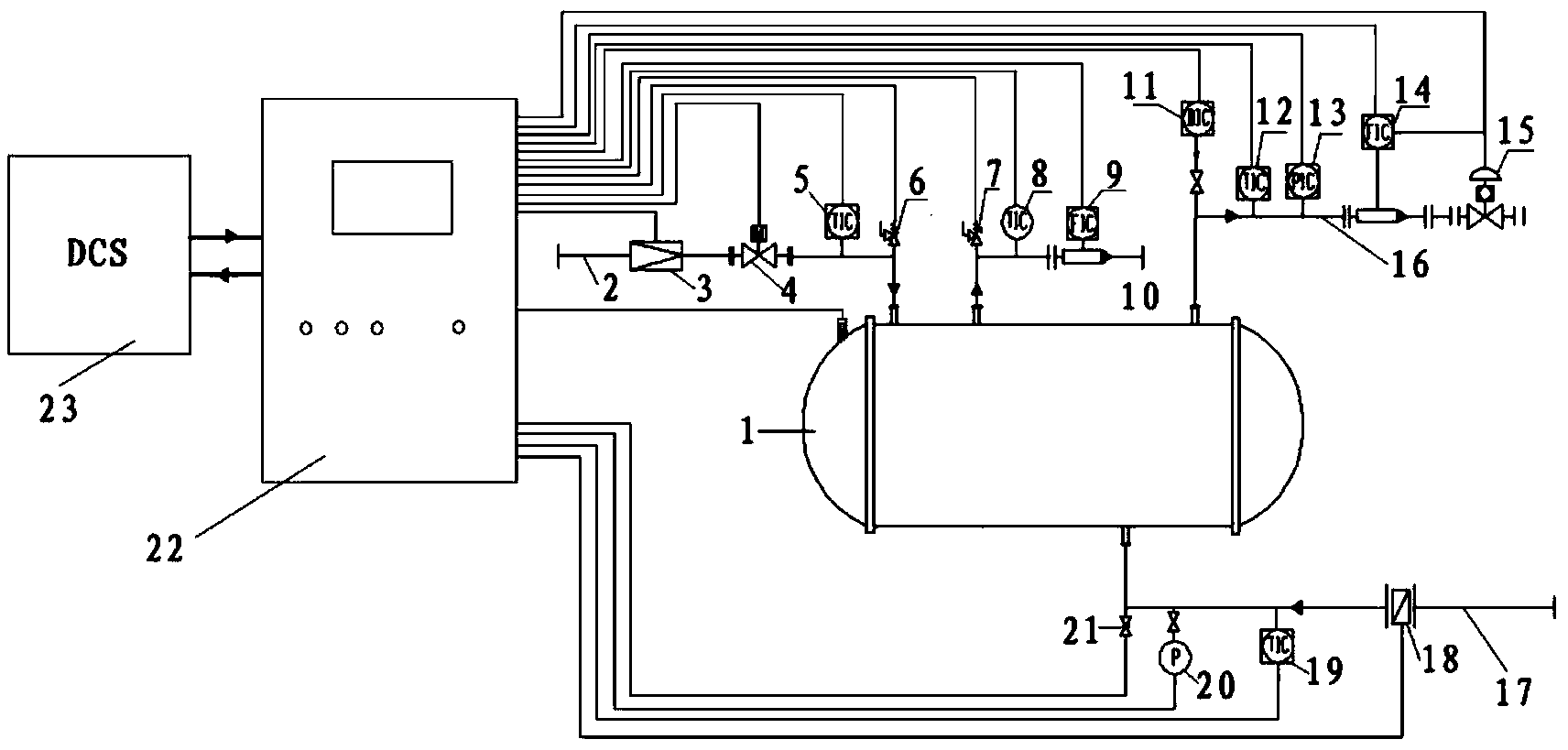

摘要附图
权利要求书
1.一种水处理用的臭氧发生器控制装置，其特征在于，包括臭氧放电室、臭氧机进气管路、解压阀、电动开关阀A、温度传感器A、自动泄压阀A、自动泄压阀B、温度传感器B、水流量传感器、出水管路、臭氧浓度传感器、温度传感器C、压力传感器、臭氧流量传感器、电动调节阀门、出臭氧管路、进水管路、电动开关阀D、温度传感器D、水压力表、排水阀、电气控制柜和DCS上位机，所述臭氧放电室上设有进气口、出气口、进水口和出水口，所述臭氧机进气管路与进气口联通，臭氧机进气管路沿进气方向依次设有解压阀、电动开关阀A、温度传感器A和自动泄压阀A，所述出水管道与出水口联通，出水管道沿出水方向依次设有自动泄压阀B、温度传感器B和水流量传感器，所述出臭氧管路与出气口联通，出臭氧管路沿出气方向依次设有臭氧浓度传感器、温度传感器C、压力传感器、臭氧流量传感器和电动调节阀门，所述进水管路与进水口联通，进水管路沿进水方向依次设有电动开关阀D、温度传感器D、水压力表和排水阀，所述电气控制柜与臭氧放电室、解压阀、电动开关阀A、温度传感器A、自动泄压阀A、自动泄压阀B、温度传感器B、水流量传感器、臭氧浓度传感器、温度传感器C、压力传感器、臭氧流量传感器、电动调节阀门、电动开关阀D、温度传感器D、水压力表和排水阀电气连接，所述DCS上位机与电气控制柜连锁。
说明书
一种水处理用的臭氧发生器控制装置
技术领域
本发明涉及臭氧发生器的自动化控制和应用领域，特别是一种水处理用的臭氧发生器控制装置。
背景技术
由于臭氧发生器的应用领域逐步广泛和国内劳动力成本的持续上涨，使臭氧发生器的自动化程度需求越来越高，特别是在市政自来水领域的应用，更是对臭氧发生器的自控要求是设备日常运行时，能够具备无人现场操作，通过上位机对臭氧间进行通讯控制，臭氧发生系统必须具备全方位的自我控制和保护控制，原本通过阀门控制、运行时需调节的管路单元，全部实行数据闭环控制;对需要日常巡检记录的仪表数据，必须通过PLC系统进行实时定时数据的记录保存;对于影响到臭氧机稳定运行的内部和外部因数必须通过仪表传感器的检测，进行内部计算比较，超出设定值时能够及时的关机;由于臭氧发生器大部分应用在市政的水处理行业，所以臭氧发生器的产量一般是由处理的水量来确定，故而臭氧的产量必须实施的接受处理水量的变化而调整。
发明内容
针对上述问题，以克服以往繁琐的人工手动控制，提高臭氧发生器运行的稳定和减少人工对设备的不必要操作为目的，本发明提出了一种水处理用的臭氧发生器控制装置。
为解决以上技术问题，本发明提供的技术方案是:
一种水处理用的臭氧发生器控制装置，其特征在于，包括臭氧放电室、臭氧机进气管路、解压阀、电动开关阀A、温度传感器A、自动泄压阀A、自动泄压阀B、温度传感器B、水流量传感器、出水管路、臭氧浓度传感器、温度传感器C、压力传感器、臭氧流量传感器、电动调节阀门、出臭氧管路、进水管路、电动开关阀D、温度传感器D、水压力表、排水阀、电气控制柜和DCS上位机，所述臭氧放电室上设有进气口、出气口、进水口和出水口，所述臭氧机进气管路与进气口联通，臭氧机进气管路沿进气方向依次设有解压阀、电动开关阀A、温度传感器A和自动泄压阀A，所述出水管道与出水口联通，出水管道沿出水方向依次设有自动泄压阀B、温度传感器B和水流量传感器，所述出臭氧管路与出气口联通，出臭氧管路沿出气方向依次设有臭氧浓度传感器、温度传感器C、压力传感器、臭氧流量传感器和电动调节阀门，所述进水管路与进水口联通，进水管路沿进水方向依次设有电动开关阀D、温度传感器D、水压力表和排水阀，所述电气控制柜与臭氧放电室、解压阀、电动开关阀A、温度传感器A、自动泄压阀A、自动泄压阀B、温度传感器B、水流量传感器、臭氧浓度传感器、温度传感器C、压力传感器、臭氧流量传感器、电动调节阀门、电动开关阀D、温度传感器D、水压力表和排水阀电气连接，所述DCS上位机与电气控制柜连锁。
本发明工作原理：
通过电气控制柜与臭氧放电室、解压阀、电动开关阀A、温度传感器A、自动泄压阀A、自动泄压阀B、温度传感器B、水流量传感器、臭氧浓度传感器、温度传感器C、压力传感器、臭氧流量传感器、电动调节阀门、电动开关阀D、温度传感器D、水压力表和排水阀电气连接，电气控制柜接收并记录各组件反馈的信号并按预先设定的指令发出操作信号，实现对上述各组件的控制，臭氧放电室和臭氧浓度传感器构成的臭氧浓度闭环单元可根据信号与臭氧浓度传感器的信号进行比对，自行对臭氧放电室内的电功率进行调节，调整臭氧浓度，臭氧流量传感器和电动调节阀门构成的臭氧出气闭环单元可根据信号与臭氧流量传感器的信号进行比对，自行对臭氧流量进行调节，DCS上位机与电气控制柜连锁，实现本装置的远程操控。
本发明的有益效果为：
本发明提出的一种水处理用的臭氧发生器控制装置，通过各组件之间的配合，通过上位机对臭氧间进行通讯控制并实行数据闭环控制，不仅实现了远程操控，同时对运行数据进行了实时定时的记录保存，同时使臭氧发生系统具备了自我控制和保护控制的能力，大大减少了人工成本，并且操作更加简捷、快速。
