申请日2014.12.18
公开(公告)日2015.04.08
IPC分类号B01D21/24; B01D21/02
摘要
本发明公开了一种用于污泥浓缩池的配水集水装置，其特征在于所述不锈钢配水集水槽底部设置不锈钢分水底板，所述不锈钢配水集水槽由不锈钢分隔板分隔成上层清水集水槽和下层泥水分配槽，所述不锈钢配水集水槽的两侧设置不锈钢三角堰板，所述不锈钢配水集水槽布置于浓缩池中央进出水总渠两侧，上层清水集水槽与浓缩池中央进出水总渠上层的上清水出水总渠连通，下层泥水分配槽与浓缩池中央进出水总渠下层的泥水进水总渠连通。本发明的配水集水装置可以整体制作一次性安装，拆装方便，便于浓缩池内的刮泥机、斜板等前期安装及后期维护。该装置具有构思巧妙，安装方便的特点。

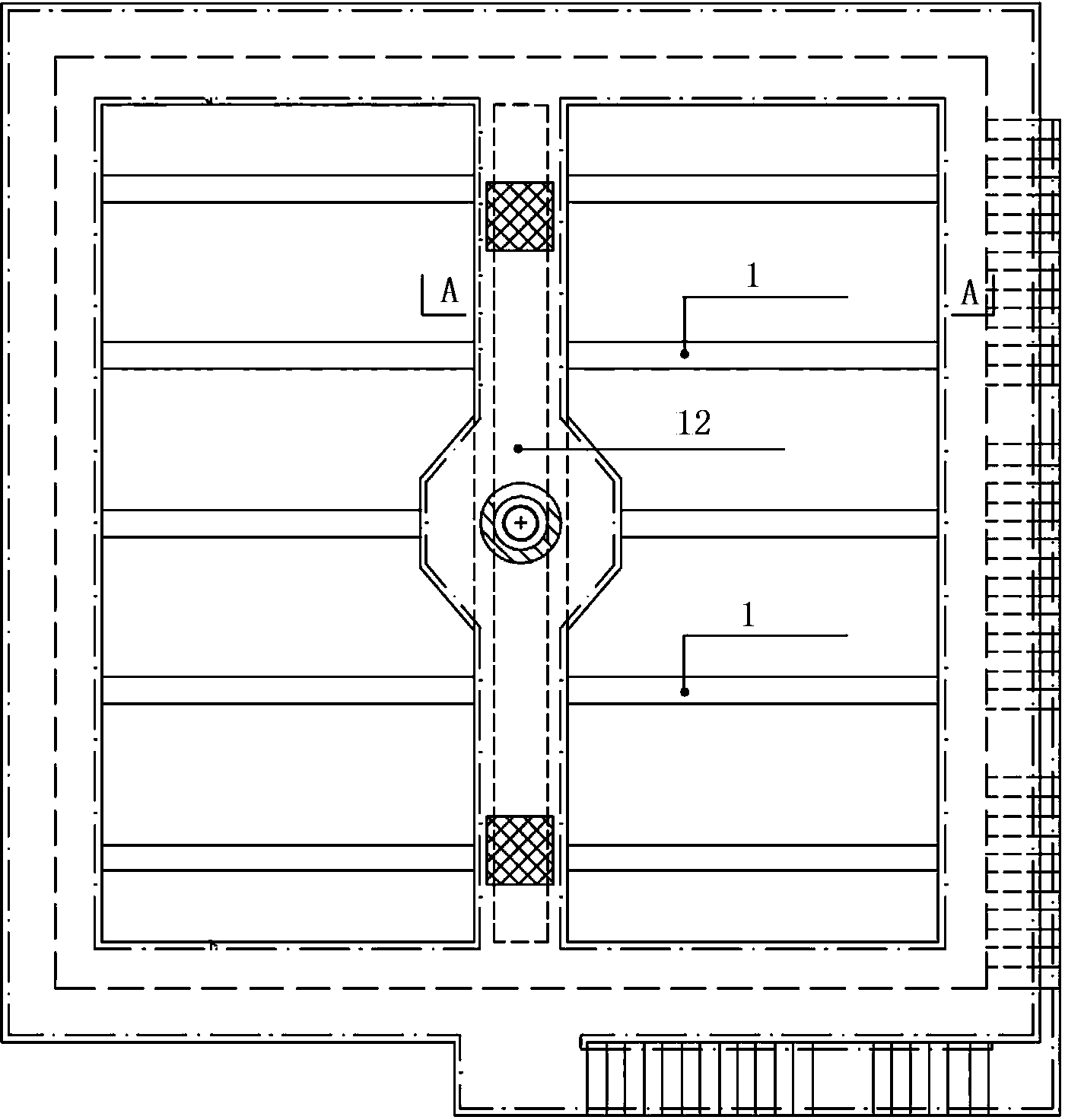

摘要附图
权利要求书
1.一种用于污泥浓缩池的配水集水装置，包括不锈钢配水集水槽，其特征在于所述不锈钢配水集水槽底部设置不锈钢分水底板，所述不锈钢配水集水槽由不锈钢分隔板分隔成上层清水集水槽和下层泥水分配槽，所述不锈钢配水集水槽的两侧设置不锈钢三角堰板，所述不锈钢配水集水槽布置于浓缩池中央进出水总渠两侧，上层清水集水槽与浓缩池中央进出水总渠上层的上清水出水总渠连通，下层泥水分配槽与浓缩池中央进出水总渠下层的泥水进水总渠连通。
2.根据权利要求1所述的一种用于污泥浓缩池的配水集水装置，其特征在于：所述不锈钢配水集水槽的不锈钢主材厚度≥5mm，不锈钢三角堰板厚度≥3mm。
3.根据权利要求1所述的一种用于污泥浓缩池的配水集水装置，其特征在于：不锈钢配水集水槽连接总渠一端紧靠总渠侧壁，不锈钢配水集水槽与总渠侧壁间做密封处理，沿不锈钢配水集水槽高度方向两侧分别设置直角的不锈钢条，并用膨胀螺栓将不锈钢配水集水槽一侧固定于总渠一侧，不锈钢配水集水槽沿长度方向另一端上层设置不锈钢封板封住，同样以两条直角不锈钢条及膨胀螺栓将不锈钢配水集水槽另一端固定于浓缩池池体侧壁。
4.根据权利要求1所述的一种用于污泥浓缩池的配水集水装置，其特征在于：不锈钢分水底板焊接于配水集水槽底部，底板中间沿长度方向呈三角体凸起，使泥水经三角体向两侧分水。
5.根据权利要求1所述的一种用于污泥浓缩池的配水集水装置，其特征在于：不锈钢分隔板焊接于不锈钢配水集水槽内部，将其分成上层清水集水槽和下层泥水分配槽两部分，不锈钢分隔板设置于三角堰口以下600mm~800mm处，安装时与总渠侧面进水孔下口对齐。
6.根据权利要求1所述的一种用于污泥浓缩池的配水集水装置，其特征在于：不锈钢配水集水槽在上层不锈钢分隔板底部，下层不锈钢分水底板底部及在底部以上250mm~350mm处每间隔1米各焊接一道不锈钢角钢予以加强固定。
7.根据权利要求1所述的一种用于污泥浓缩池的配水集水装置，其特征在于：其上层清水集水槽两侧上端设置不锈钢三角过水堰，并通过螺栓固定于单侧集水槽上口，每隔500~1000mm设置一处长螺栓固定于两侧槽口，作为槽体支撑件作用。
8.根据权利要求1所述的一种用于污泥浓缩池的配水集水装置，其特征在于：下层泥水分配槽沿长度方向下端两侧开设配水孔，开孔区域下端离底部70mm，两端各留200mm左右，开孔区域高度200mm，每隔400~500mm留出50~100mm的间距。
说明书
一种用于污泥浓缩池的配水集水装置
技术领域
本发明涉及污泥浓缩池的技术领域，具体说是一种设置于污泥浓缩池中央水渠两侧的一体化不锈钢配水集水装置，通过这个整体的配水集水装置可以同时实现上层通过溢流控制出水流量并收集浓缩池上清液至总出水渠，下层将来自总渠的排泥水通过底部两侧出水孔均布至浓缩池斜板分离区的底部，确保泥水浓缩分离的效果。
背景技术
由城市自来水厂的原水水质特征和净水工艺的特点可知，水厂在生产大量自来水的同时，将产生一定量的生产废水，生产废水的无处理排放将使水体受到污染，河底产生淤积。随着环保力度的加强及环保相关规定的实施，新建水厂需同步实施排泥水处理，现有水厂也已在逐步改造增设排泥水系统设施。
水厂的排泥水处理系统包括排泥水收集、浓缩、调质平衡，污泥脱水等处理工艺，其中污泥浓缩是水厂排泥水处理系统的关键环节之一。
在传统的污水处理工艺中浓缩方式及浓缩池构造基本采用辐流式重力浓缩池的方式居多，由于自来水厂尤其是现有水厂改造增设排泥水处理设施面临的问题是建设场地条件非常有限，因此在设计中考虑采用增设斜板的重力式浓缩池以此提高浓缩效率，减小池体占地。传统的上向流斜板浓缩池往往采用由进水总渠向两侧斜板区域配水，或由浓缩池一侧向整个斜板分离区域配水，受进水配水均匀的局限，斜板浓缩池尺寸无法做大，实际运行中整个斜板区域浓缩效果及效率有一定的影响。
发明内容
本发明的目的在于提供一种用于污泥浓缩池的配水集水装置，在污泥浓缩池中央进水出水总渠两侧的斜板区域均匀配置若干套配水集水装置后，可以同时实现上层集清水，下层配泥水的功能，使泥水在浓缩池内能够均匀分布，更利于泥水浓缩的效果。
为实现上述目的，本发明的技术方案是：一种用于污泥浓缩池的配水集水装置，包括不锈钢配水集水槽，其特征在于所述不锈钢配水集水槽底部设置不锈钢分水底板，所述不锈钢配水集水槽由不锈钢分隔板分隔成上层清水集水槽和下层泥水分配槽，所述不锈钢配水集水槽的两侧设置不锈钢三角堰板，所述不锈钢配水集水槽布置于浓缩池中央进出水总渠两侧，上层清水集水槽与浓缩池中央进出水总渠上层的上清水出水总渠连通，下层泥水分配槽与浓缩池中央进出水总渠下层的泥水进水总渠连通。不锈钢配水集水槽连接总渠一端紧靠总渠侧壁，不锈钢配水集水槽与总渠侧壁间做密封处理，沿不锈钢配水集水槽高度方向两侧分别设置直角的不锈钢条，并用膨胀螺栓将不锈钢配水集水槽一侧固定于总渠一侧，不锈钢配水集水槽沿长度方向另一端上层设置不锈钢封板封住，同样以两条直角不锈钢条及膨胀螺栓将不锈钢配水集水槽另一端固定于浓缩池池体侧壁。配水集水装置布置于浓缩池中央进出水总渠两侧，垂直于总渠对称设置，并按集水出水流量要求及配水均匀性要求配置配水集水装置的套数。
通过在污泥浓缩池中央进水出水渠两侧均匀设置该集成装置后，可以实现配水集水槽上层汇集浓缩池上清液输送至中央集水总渠上层，下层输送来自总渠下层的排泥进水并均配至浓缩池内斜板底部区域的集水配水功能，使泥水在浓缩池内斜板底部能够均匀分布进水，以利于泥水浓缩的效果。本发明的优点在于针对传统斜板浓缩池配水不均匀影响斜板区域浓缩分离效果，及受中央总渠配水均匀的局限浓缩池尺寸无法做大的问题，在浓缩池的配水、集水环节做了创新和改进，提供了一体化不锈钢配水集水槽这种新型的配水集水装置，在不改变上清液集水功能的前提下，使泥水得到有效分配，达到在池内均匀分布的目的。该装置可以整体制作，整体安装，具有构思巧妙，安装方便的特点。
