申请日2014.12.18
公开(公告)日2015.04.08
IPC分类号G05D7/06
摘要
本实用新型涉及一种智能污水过滤清洁环保系统，包括依次连接的废水储存系统、供水系统、水处理系统、出水系统和中央控制系统;所述废水储存系统包括第一流量控制阀门、过滤阀门、若干第一手动阀门和废水储存桶;所述供水系统包括依次连接的电动泵、第一压力变送器、第一压力测试仪表、第二流量控制阀门、第二压力变送器和止回阀;所述出水系统包括依次连接的第二压力测试仪表、第三压力变送器、第三流量控制阀门和第四压力变送器，该智能污水过滤清洁环保系统，采用PLC作为控制系统，不仅提高了系统水处理的效率，还提高了系统的稳定性。该系统还加入了一定量的保护阀门，提高了系统的可靠性。

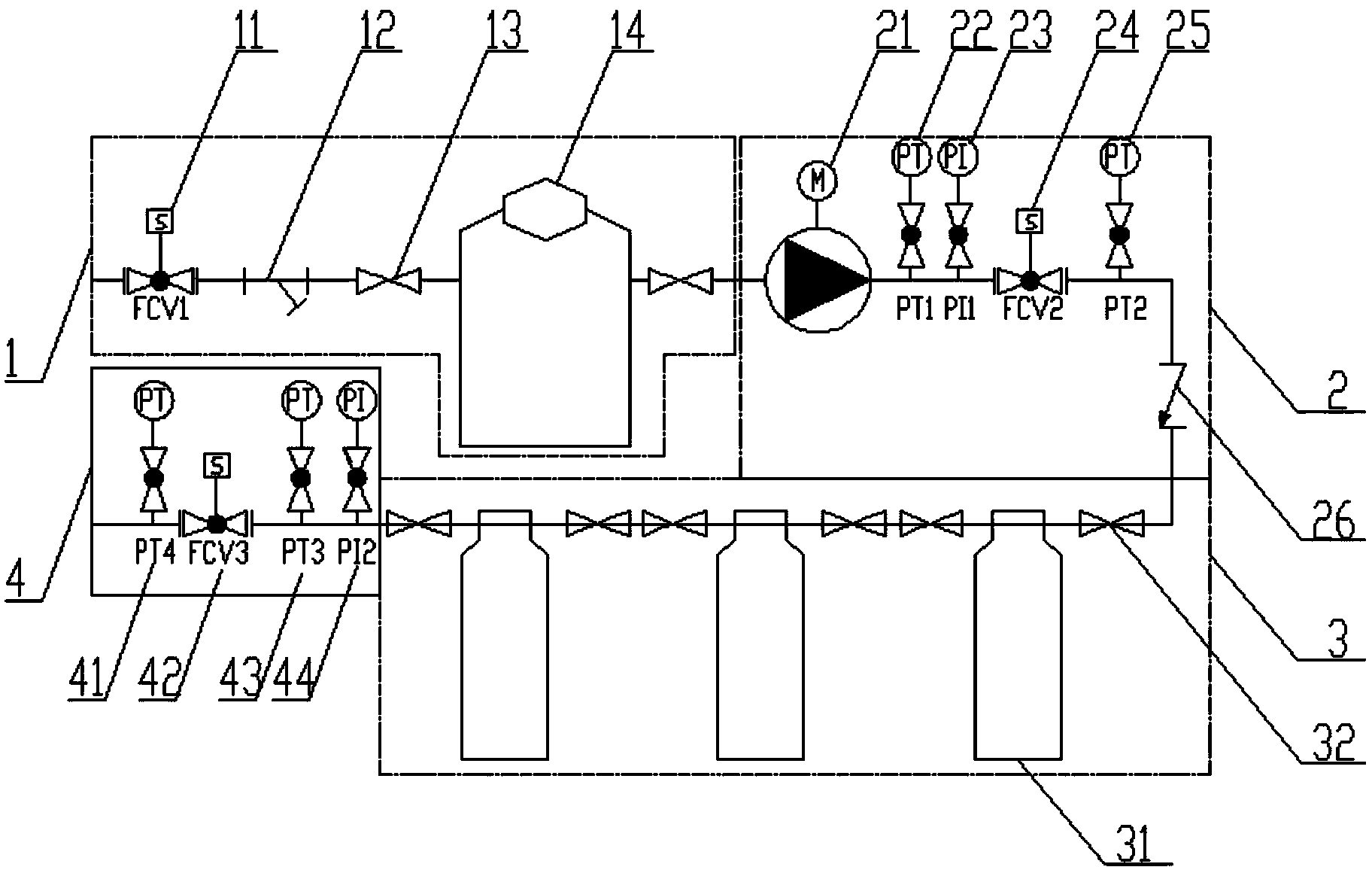

摘要附图
权利要求书
1.一种智能污水过滤清洁环保系统，其特征在于，包括依次 连接的废水储存系统(1)、供水系统(2)、水处理系统(3)、出 水系统(4)和中央控制系统;
所述废水储存系统(1)包括第一流量控制阀门(11)、过滤 阀门(12)、若干第一手动阀门(13)和废水储存桶(14)，所述 第一流量控制阀门(11)、过滤阀门(12)和废水储存桶(14)依 次连接，所述废水储存桶(14)通过第一手动阀门(13)与供水 系统(2)连接;
所述供水系统(2)包括依次连接的电动泵(21)、第一压力 变送器(22)、第一压力测试仪表(23)、第二流量控制阀门(24)、 第二压力变送器(25)和止回阀(26)，所述供水系统(2)通过 止回阀(26)与水处理系统(3)连接;
所述水处理系统(3)包括若干水处理罐(31)和若干第二手 动阀门(32)，所述水处理罐(31)两端各连接有第二手动阀门(32);
所述出水系统(4)包括依次连接的第二压力测试仪表(44)、 第三压力变送器(43)、第三流量控制阀门(42)和第四压力变送 器(41)。
2.如权利要求1所述的智能污水过滤清洁环保系统，其特征 在于,所述第一流量控制阀门(11)、第二流量控制阀门(24) 和第三流量控制阀门(42)均为电磁阀。
3.如权利要求1所述的智能污水过滤清洁环保系统，其特征 在于,所述中央控制系统包括PLC。
说明书
智能污水过滤清洁环保系统
技术领域
本实用新型涉及一种智能污水过滤清洁环保系统。
背景技术
在现代用水中，对于生活用水，供水的质量保证了人们的生 活水平;同样对于工业用水，供水的质量影响着工业生产的效率 和质量，所以水处理系统对于生活工业起到了很大的作用。
很多工业单位自己设置了一套废水处理系统，用于自给自足， 但是普遍存在水处理效率低下，系统可靠性不高等问题。
实用新型内容
本实用新型要解决的技术问题是：针对现有技术存在的水处 理效率低下，系统可靠性不高等问题，提供了一种智能污水过滤 清洁环保系统。
本实用新型解决其技术问题所采用的技术方案是：一种智能 污水过滤清洁环保系统，包括依次连接的废水储存系统、供水系 统、水处理系统、出水系统和中央控制系统;
所述废水储存系统包括第一流量控制阀门、过滤阀门、若干 第一手动阀门和废水储存桶，所述第一流量控制阀门、过滤阀门 和废水储存桶依次连接，所述废水储存桶通过第一手动阀门与供 水系统连接;
所述供水系统包括依次连接的电动泵、第一压力变送器、第 一压力测试仪表、第二流量控制阀门、第二压力变送器和止回阀， 所述供水系统通过止回阀与水处理系统连接;
所述水处理系统包括若干水处理罐和若干第二手动阀门，所 述水处理罐两端各连接有第二手动阀门;
所述出水系统包括依次连接的第二压力测试仪表、第三压力 变送器、第三流量控制阀门和第四压力变送器。
具体地,所述第一流量控制阀门、第二流量控制阀门和第三 流量控制阀门采用电磁阀，通过智能调节阀门的大小来控制流量 的大小，从而提高了水处理系统的效率。
具体地,所述中央控制系统采用西门子可编程控制器，对系 统中各个部位的参数进行分析控制，提高了智能化。
具体地,所述泵采用电动泵，能够控制流量的压力，防止对 管道和罐造成损伤。
本实用新型的有益效果是，该智能污水过滤清洁环保系统， 采用PLC作为控制系统，不仅提高了系统水处理的效率，还提高 了系统的稳定性。同时该系统还加入了一定量的保护阀门，提高 了系统的可靠性。
