申请日2015.02.02
公开(公告)日2015.05.06
IPC分类号B01D29/13
摘要
本发明公开了一种滤网张紧装置，用于支撑滤网，包括用于套设滤网的筒架，其中，还包括卡条和用于将卡条固定在筒架上的卡条固定装置;卡条与筒架上的凹槽配合插接，用于将滤网压在凹槽内。本发明所提供滤网张紧装置中的筒架上设置有凹槽，当滤网套接在筒架上后，卡条放置在凹槽上方，卡条压住滤网，并向凹槽中挤压，并用卡条固定装置将卡条与筒架相对固定，使滤网在筒架上的绷紧度提升，进而使滤网的过滤效果得到提高。本发明还提供了一种包括上述滤网张紧装置的污水处理设备。
权利要求书
1.一种滤网张紧装置，用于支撑并张紧滤网，包括用于套设滤 网(6)的筒架，其特征在于，还包括卡条(3)和用于将所述卡条(3) 固定在所述筒架上的卡条固定装置(4);所述卡条(3)与所述筒架上 的凹槽配合插接，用于将所述滤网(6)压在所述凹槽内。

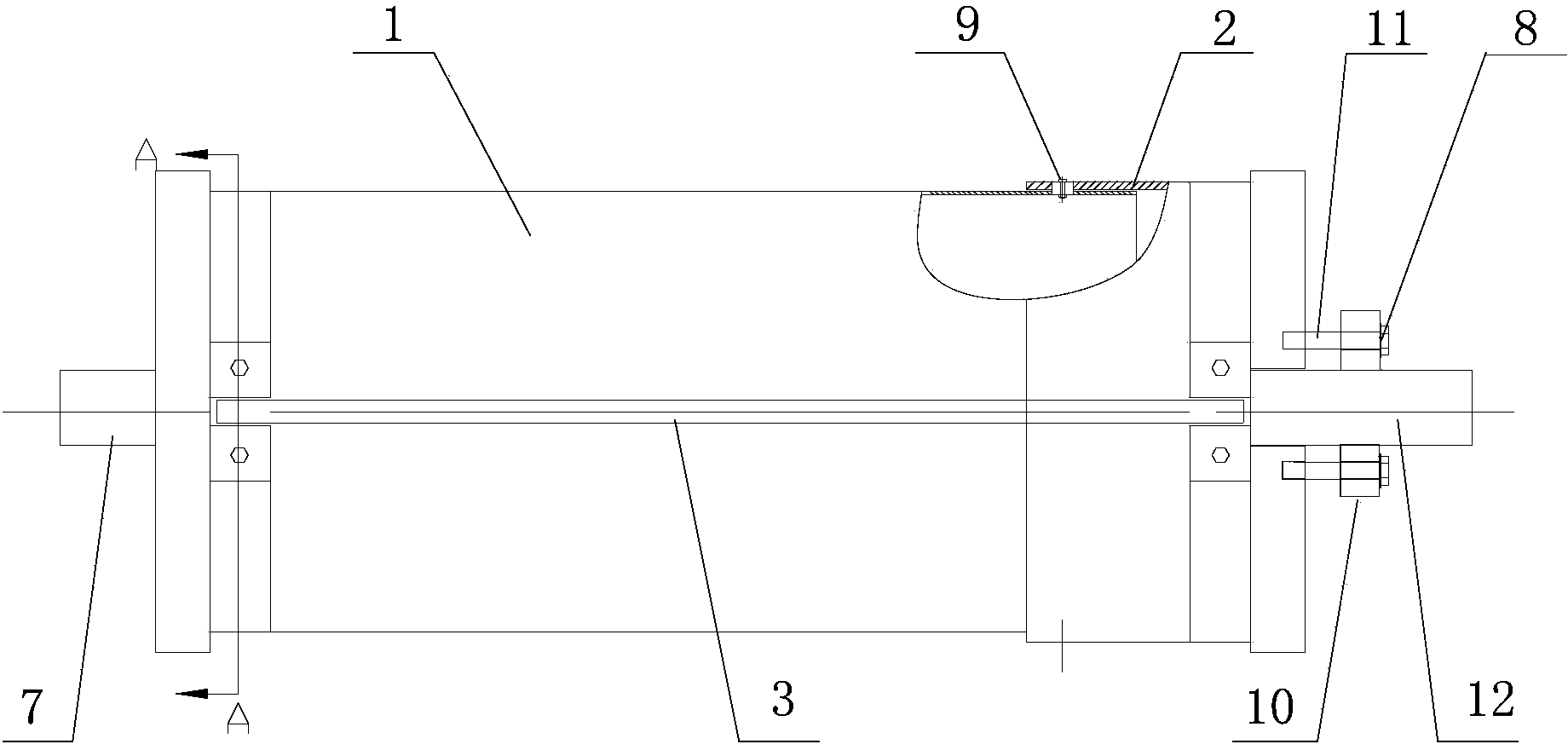

2.根据权利要求1所述的滤网张紧装置，其特征在于，所述筒 架包括内筒架(1)和套设在其一端外侧的外筒架(2)，二者均用于固 定连接并支撑所述滤网(6)，所述内筒架(1)或所述外筒架(2)上 设置有连接件，所述连接件用于调整所述内筒架(1)与所述外筒架(2) 的轴向距离。
3.根据权利要求2所述的滤网张紧装置，其特征在于，所述卡 条固定装置(4)为楔形卡块，所述卡条(3)为带有卡齿的齿条，所 述楔形卡块与所述齿条卡接，限制所述齿条向所述凹槽外侧移动。
4.根据权利要求3所述的滤网张紧装置，其特征在于，所述内 筒架(1)与传动轴(7)固定连接，所述连接件设置在所述外筒架(2) 上，所述外筒架(2)通过所述连接件与传动副轴(12)连接，所述传 动轴(7)与所述传动副轴(12)的相对位置固定。
5.根据权利要求4所述的滤网张紧装置，其特征在于，所述连 接件为套有螺杆(11)的张紧螺母(8)，所述螺杆(11)套接在所述 传动副轴(12)上凸台(10)的通孔中，所述螺杆(11)的一端与所 述外筒架(2)固定连接，另一端设置有张紧螺母(8)。
6.根据权利要求5所述的滤网张紧装置，其特征在于，所述卡 条固定装置(4)通过锁紧螺母(5)安装在所述内筒架(1)和/或所 述外筒架(2)上。
7.根据权利要求6所述的滤网张紧装置，其特征在于，所述内 筒架(1)和所述外筒架(2)通过定位螺栓(9)相对固定。
8.根据权利要求7所述的滤网张紧装置，其特征在于，所述卡 条(3)为沿所述筒架轴向设置的卡件。
9.一种污水处理设备，包括滤网张紧装置，其特征在于，所述 滤网张紧装置为如权利要求1至8任一项所述的滤网张紧装置。
说明书
污水处理设备及其滤网张紧装置
技术领域
本发明涉及污水处理技术领域，特别涉及一种滤网张紧装置。此 外，本发明还涉及一种包括上述滤网张紧装置的污水处理设备。
背景技术
随着近年来环保话题的深入，有关水污染防治和治理的措施越来 越多的使用到地表水净化、污水深度处理和工业水处理等领域。
在普通污水处理设备中，污水处理设备的滤网是设备中主要进行 过滤的装置之一，滤网的疏密程度和绷紧程度直接影响着过滤装置的 过滤和冲洗效果。一般情况下，滤网是由人工操作固定在过滤装置的 骨架上，但由于操作过程由手工完成，可能存在滤网固定不牢的问题， 并且可能存在滤网的未绷紧情况。在使用过程中，滤网也可能出现松 懈或者褶皱的情况，过多的褶皱会影响水流的正常通过，从而降低滤 网的过滤效果。如果不解决滤网的松弛问题，将会导致过滤装置的过 滤效率降低，并且在滤网的冲洗过程中极易出现冲洗不彻底的现象。 通常情况下，当出现滤网的松懈时，主要由人工手动使滤网张紧，但 该过程较为复杂，不易控制和操作。
因此，如何提高滤网的张紧程度，是本领域技术人员目前需要解 决的技术问题。
发明内容
有鉴于此，本发明的目的是提供一种滤网张紧装置，该装置可以 提高滤网的张紧程度。此外，本发明的另一目的是提供一种包括上述 滤网张紧装置的污水处理设备。
为实现上述目的，本发明提供如下技术方案：
一种滤网张紧装置，用于支撑并张紧滤网，包括用于套设滤网的 筒架，其中，还包括卡条和用于将所述卡条固定在所述筒架上的卡条 固定装置;所述卡条与所述筒架上的凹槽配合插接，用于将所述滤网 压在所述凹槽内。
优选地，所述筒架包括内筒架和套设在其一端外侧的外筒架，二 者均用于固定连接并支撑所述滤网，所述内筒架或所述外筒架上设置 有连接件，所述连接件用于调整所述内筒架与所述外筒架的轴向距离。
优选地，所述卡条固定装置为楔形卡块，所述卡条为带有卡齿的 齿条，所述楔形卡块与所述齿条卡接，限制所述齿条向所述凹槽外侧 移动。
优选地，所述内筒架与传动轴固定连接，所述连接件设置在所述 外筒架上，所述外筒架通过所述连接件与传动副轴连接，所述传动轴 与所述传动副轴的相对位置固定。
优选地，所述连接件为套有螺杆的张紧螺母，所述螺杆套接在所 述传动副轴上凸台的通孔中，所述螺杆的一端与所述外筒架固定连接， 另一端设置有张紧螺母。
优选地，所述卡条固定装置通过锁紧螺母安装在所述内筒架和/ 或所述外筒架上。
优选地，所述内筒架和所述外筒架通过定位螺栓相对固定。
优选地，所述卡条为沿所述筒架轴向设置的卡件。
一种污水处理设备，包括滤网张紧装置，其中，所述滤网张紧装 置为如上述任一项所述的滤网张紧装置。
本发明所提供滤网张紧装置中的筒架上设置有凹槽，当滤网套接 在筒架上后，将卡条放置在凹槽上方，压住滤网，将卡条向凹槽中挤 压，并用卡条固定装置将卡条与筒架相对固定，使滤网在筒架上的绷 紧度得以提升，使滤网的过滤效果增强。
