申请日2014.12.19
公开(公告)日2016.02.10
IPC分类号C02F3/02; C02F3/34
摘要
本发明公开了一种污水河道自动水处理生化反应器。它包括水上部分和水下部分，水上部分包括设在支架上的蓄电池、水泵、曝气机、自动控制箱和太阳能电池板;水下部分包括四周由钢板围起来由钢支架支撑固定的多层箱体结构，各层自上而下分别为：不锈钢丝网、生化层、吸磷层、有机质吸附层、细菌屋分解层、纳米管曝气层、不锈钢网架;多层箱体结构下方设底板，其与底板之间留有空隙，与水泵连接的水管可通入其中冲洗污泥;多层箱体结构上方设导流防污板;曝气机与纳米曝气管连接。本发明的生化反应器，其内填满大量多孔滤料，通过框架结构沉于水底，为水中微生物的生长提供了良好的生存环境，保障了水中微生物的多样性，增强了其净化能力。

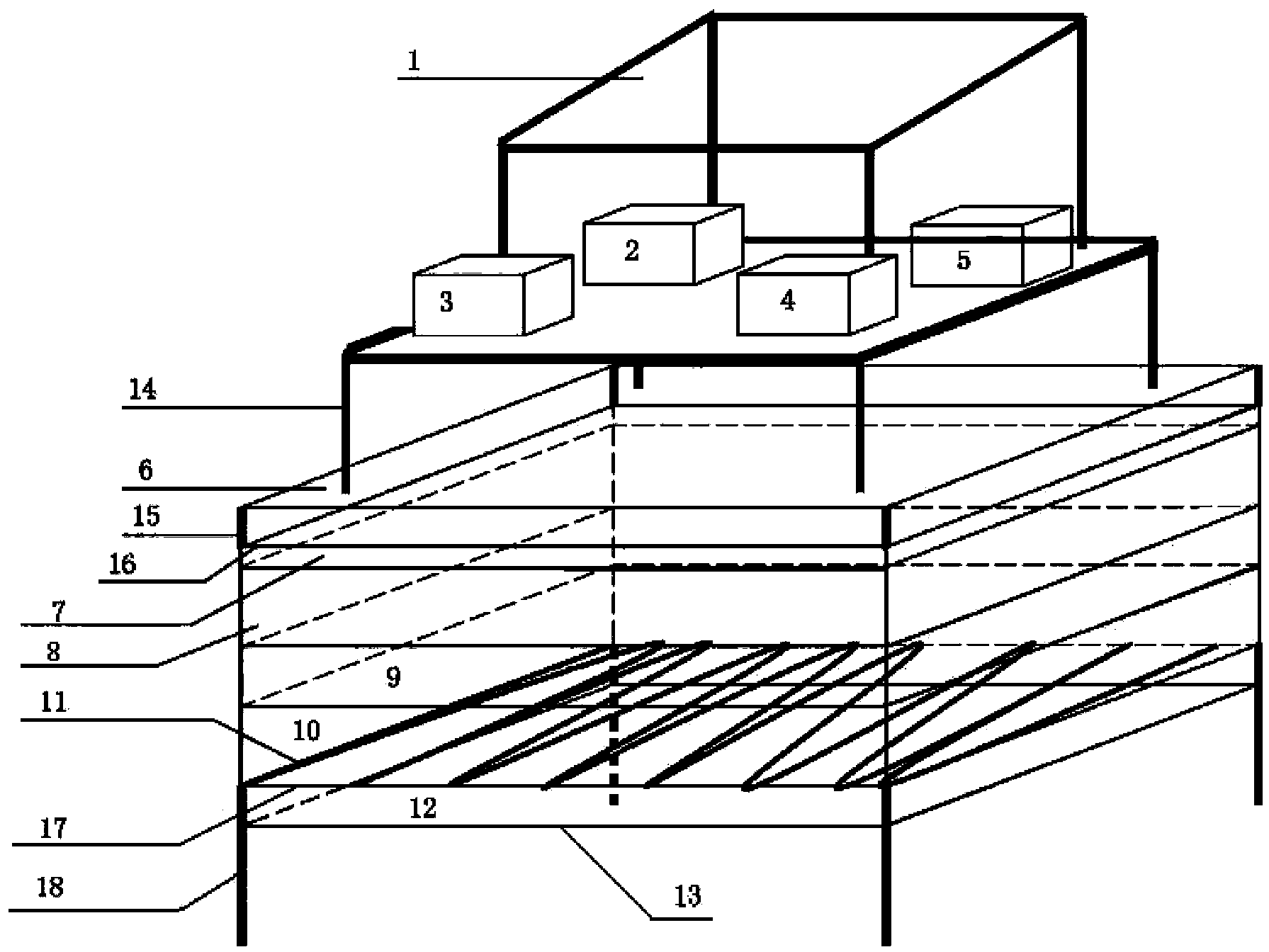

摘要附图
权利要求书
1.一种污水河道自动水处理生化反应器，其特征在于，它包括水上部分和水下部分，水上部分包括设在支架上的蓄电池，以及与蓄电池电气连接的水泵、曝气机和自动控制箱，还包括设在支架上与蓄电池连接的太阳能电池板;水泵、曝气机与自动控制箱内的PLC控制器电气连接;水下部分包括四周由钢板围起来的多层箱体结构，箱体结构中各层自上而下分别为：不锈钢丝网、生化层、吸磷层、有机质吸附层、细菌屋分解层、纳米管曝气层、不锈钢网架;多层箱体结构由钢支架支撑固定;多层箱体结构下方还设有四周固定在钢支架上的底板，多层箱体结构与底板之间留有空隙即去污泥冲洗层;与水泵连接的水管通入去污泥冲洗层;多层箱体结构上方设有架设在钢支架上的导流防污板;曝气机与纳米管曝气层的纳米曝气管连接。
2.如权利要求1所述的污水河道自动水处理生化反应器，其特征在于，生化层填充的滤料是：生物球、过滤棉或EPS滤珠。
3.如权利要求1所述的污水河道自动水处理生化反应器，其特征在于，吸磷层填充的滤料是：玄武岩、沸石、富铁填料、钙质页岩或钢渣。
4.如权利要求1所述的污水河道自动水处理生化反应器，其特征在于，有机质吸附层填充的滤料是：活性炭或纤维球。
5.如权利要求1所述的污水河道自动水处理生化反应器，其特征在于，细菌屋分解层填充的滤料是培养硝化细菌的生物滤材，包括生物培菌球、生化棉、陶粒中的一种。
6.如权利要求1所述的污水河道自动水处理生化反应器，其特征在于，生化层、吸磷层、有机质吸附层和细菌屋分解层，每层滤料的填充密度在70-80%。
说明书
一种污水河道自动水处理生化反应器
技术领域
本发明属于河道污水治理技术领域，涉及一种污水河道自动水处理生化反应器。
背景技术
生物接触氧化工艺是一种介于活性污泥法与生物滤池之间的好氧生物膜法工艺，其特点是在接触氧化池内设置填料，池底曝气对污水进行充氧，并使池体内污水处于流动状态，以保证污水同浸没在污水中的填料充分接触，避免生物接触氧化池中存在污水与填料接触不均的缺陷;污水中的部分微生物以生物膜的形式固着生长在填料表面，还有部分微生物则是絮状悬浮生长于水中。
用好氧微生物处理污水的一个关键环节是要保证有足够的氧气供微生物氧化水中的有机物。为保证氧气供应，一般采用鼓风曝气向污水中充氧的方法。生物膜在氧化有机物的过程中，由于溶解氧的浓度梯度方向与有机物的浓度梯度方向一致，造成生物膜的底部出现厌氧层，导致生物膜脱落而混入处理水中。因此，要设二沉池进行膜水分离，增加了处理的工序和处理成本。目前为止，还没有一种高效、经济、紧凑的生化处理系统。
发明内容
本发明的目的在于克服现有技术的不足，提供一种高效、经济、紧凑的的污水河道自动水处理生化反应器。
本发明的技术方案如下：
一种污水河道自动水处理生化反应器，其结构分为水上部分和水下部分，水上部分包括设在支架上的蓄电池，以及与蓄电池电气连接的水泵、曝气机和自动控制箱，还包括设在支架上与蓄电池连接的太阳能电池板;水泵、曝气机与自动控制箱内的PLC控制器电气连接;水下部分包括四周由钢板围起来的多层箱体结构，箱体结构中各层自上而下分别为：不锈钢丝网、生化层、吸磷层、有机质吸附层、细菌屋分解层、纳米管曝气层、不锈钢网架;多层箱体结构由钢支架支撑固定;多层箱体结构下方还设有四周固定在钢支架上的底板，多层箱体结构与底板之间留有空隙即去污泥冲洗层;与水泵连接的水管通入去污泥冲洗层;多层箱体结构上方设有架设在钢支架上的导流防污板;曝气机与纳米管曝气层的纳米曝气管连接。
本发明的污水河道自动水处理生化反应器中，对污水起到净化作用的主要是多层箱体结构，其四周由钢板围起来，上端由不锈钢丝网覆盖，下端由不锈钢网架支承，内部分为四层：生化层、吸磷层、有机质吸附层和细菌屋分解层。其中，细菌屋分解层填充的滤料是培养硝化细菌的生物滤材，如生物培菌球、生化棉、陶粒等。有机质吸附层填充的滤料是：活性炭、纤维球等。吸磷层填充的滤料是：玄武岩、沸石、富铁填料、钙质页岩、钢渣等。生化层填充的滤料是：生物球、过滤棉、EPS(可发性聚苯乙烯)滤珠等。此外，为防止处理器堵塞，并保证处理器的使用年限，生化层、吸磷层、有机质吸附层和细菌屋分解层每层滤料的填充密度在70-80%。
净化作用机理：接触氧化法降解水体中的污染物：通过太阳能蓄电池供电带动曝气机，使富氧气体充满箱体，箱体内各层次，分别起到有机质分解、磷的吸附、氮的转化消解等作用，最终去除水体中的 COD、BOD、氮、磷等污染物质。
本发明的有益效果：
本发明的污水河道自动水处理生化反应器，其内填满大量多孔滤料如陶粒、沸石、火山岩、活性炭等，通过多层箱体结构及支承框架结构沉于水底，为水中微生物的生长提供了良好的生存环境，保障了水中微生物的多样性，增强了其净化能力。
本发明的污水河道自动水处理生化反应器内设有纳米曝气管，通过纳米充氧，使气泡在水中处于烟雾飘散状态，上升速度极慢，溶氧效果显著，从而大幅度提高了水中的含氧量，增加了水的流动性。
本发明的污水河道自动水处理生化反应器，装设有与蓄电池连接的太阳能电池板，在阳光充足的时候，可充分利用太阳能供电，节省了能源。
