申请日2014.12.19
公开(公告)日2015.11.25
IPC分类号C02F1/48
摘要
本实用新型提供一种水处理系统及其除菌装置，所述除菌装置包括伸入水管内部的放电电极、高压电调节电路以及高压电发生器。所述高压电发生器将低压直流稳压电源输出的直流电转换成高压电，所述放电电极为一段与其他部分水管绝缘的水管，对该段水管通高压电，以对经过该水管的水流进行放电杀菌，所述放电电极的材质为不锈钢或者铝或者铜或者钛合金。本实用新型实施例提供的除菌装置，通过高压高电流的方式对水进行杀菌，可以彻底杀灭水中细菌，尤其是那些不能被氯气杀灭的细菌。并且采用水管作为放电电极的独特结构，得到最佳的放电杀菌效果。

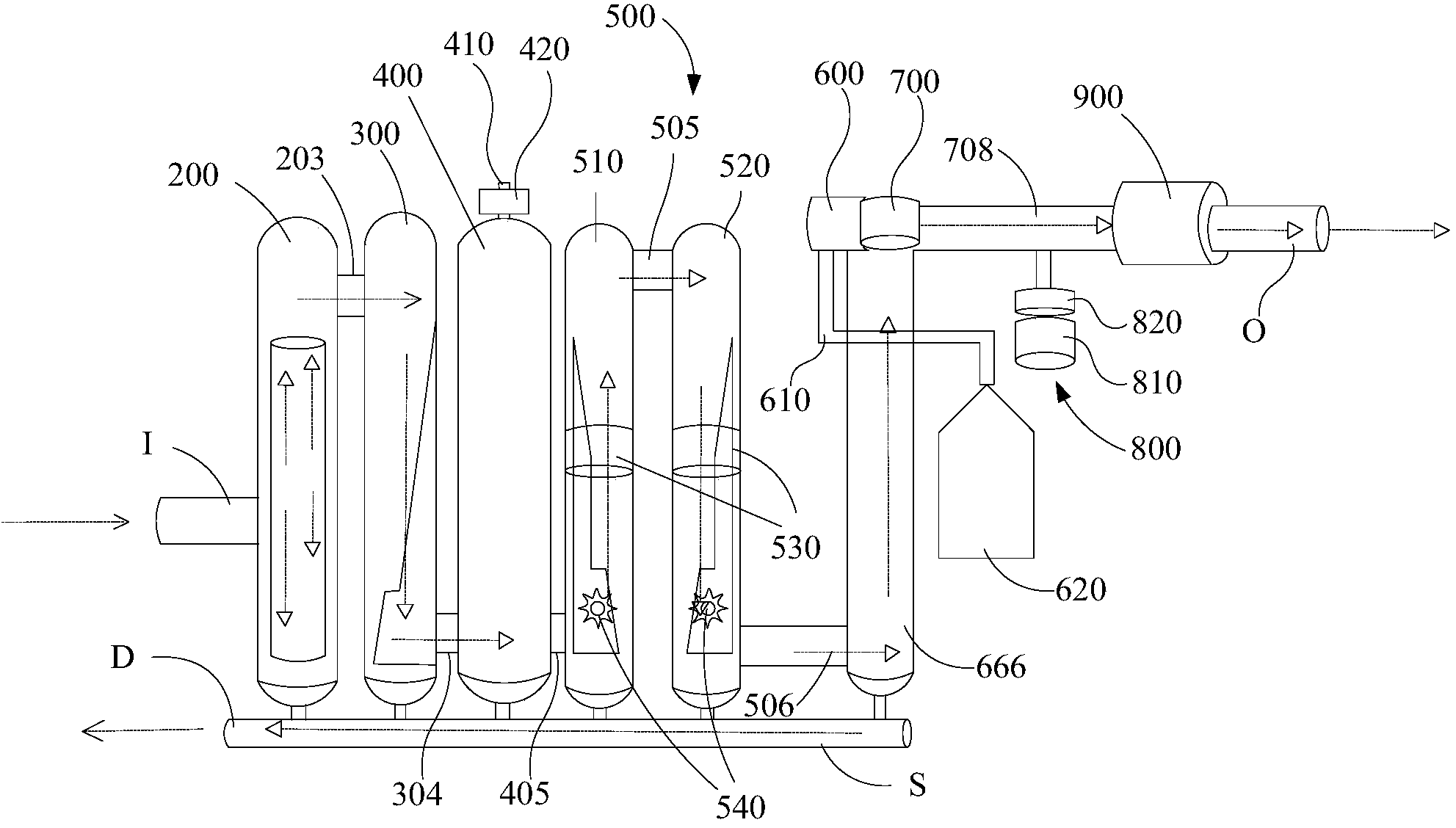

摘要附图
权利要求书
1.一种水处理过程中使用的除菌装置，其特征在于，所述除菌装置包括伸入水管内部的放电电极以及高压电发生器，所述放电电极为一段与其他部分水管绝缘的水管，对该段水管通高压电，以对经过该水管的水流进行放电杀菌。
2.根据权利要求1所述的除菌装置，其特征在于，所述高压电发生器将低压直流稳压电源输出的直流电转换成高压电。
3.根据权利要求1所述的除菌装置，其特征在于，所述除菌装置包括与所述放电电极以及高压电发生器连接的高压电调节电路。
4.根据权利要求1所述的除菌装置，其特征在于，所述放电电极的数量为多个。
5.根据权利要求1所述的除菌装置，其特征在于，所述放电电极的材质为不锈钢或者铝或者铜或者钛合金。
6.一种水处理系统，其特征在于，所述水处理系统包括权利要求1-5任一项所述的除菌装置。
说明书
一种水处理系统及其除菌装置
技术领域
本实用新型涉及水处理的技术领域，特别是涉及一种水处理系统及其除菌装置。
背景技术
随着工业的发展，水污染问题也越来越严重，如何得到干净、健康的饮用水已成为了亟待解决问题。
而现有技术的净水方法一般是用氯气对水进行消毒，而水中很多细菌是无法通过氯气就能够杀死的，因此，现有技术中的使用氯气给饮用水消毒的方式无法完全消灭水中细菌。
实用新型内容
本实用新型提供一种水处理过程中使用的除菌装置，以解决现有技术中使用氯气对饮用水消毒时不能完全消灭水中细菌的技术问题。
为解决上述技术问题，本实用新型提供了一种水处理过程中使用的除菌装置，所述除菌装置包括伸入水管内部的放电电极以及高压电发生器，所述放电电极为一段与其他部分水管绝缘的水管，对该段水管通高压电，以对经过该水管的水流进行放电杀菌。
根据本实用新型一优选实施例，所述高压电发生器将低压直流稳压电源输出的直流电转换成高压电。
根据本实用新型一优选实施例，所述除菌装置包括与所述放电电极以及高压电发生器连接的高压电调节电路。
根据本实用新型一优选实施例，所述放电电极的数量为多个。
根据本实用新型一优选实施例，所述放电电极的材质为不锈钢或者铝或者铜或者钛合金。
为解决上述技术问题，本实用新型实施例还提供一种水处理系统，所述水处理系统包括上述的除菌装置。
本实用新型实施例提供的除菌装置，通过高压高电流的方式对水进行杀菌，可以彻底杀灭水中细菌，尤其是那些不能被氯气杀灭的细菌。并且采用水管作为放电电极的独特结构，得到最佳的放电杀菌效果。
