申请日2014.12.17
公开(公告)日2015.04.08
IPC分类号G01N15/04
摘要
一种在线连续测量焦化污泥体积指数的装置，包括曝气池，输送管，其在输送管上装有蠕动泵，MLss取样管，在MLss取样管上装有电磁阀一，与MLss取样管连接有废水储放罐，废水储放罐内装有MLss探头，MLss探头的上端通过信号线连接MLss分析仪，MLss分析仪通过信号线与SVI分析仪连接;在输送管上连接SV取样管，在SV取样管上连接电磁阀二;SV取样管与玻璃储存样器连接;在玻璃储存样器的一侧装红外光栅发射器，另一侧装红外光栅接收器，红外光栅发射器与红外光栅接收器与SV分析仪连接，SV分析仪与SVI分析仪连接。本实用新型不仅可以实现SVI的在线连续测量，指导水处理工艺调整的及时性强，且消除人为因素及干扰，检测结果准确、及时，且劳动强度低。

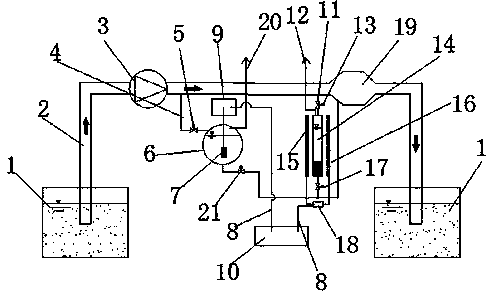

摘要附图
权利要求书
1.一种在线连续测量焦化污泥体积指数的装置，包括曝气池，与曝气池连通的输送管，其特征在于：在输送管上装有蠕动泵，在蠕动泵后的输送管上连接MLss取样管，并在MLss取样管上装有电磁阀一，与MLss取样管连接有废水储放罐，在废水储放罐内装有MLss探头，MLss探头的上端通过信号线连接有MLss分析仪，MLss分析仪通过信号线与SVI分析仪连接;在MLss取样管之后的输送管上连接SV取样管，在SV取样管上连接有电磁阀二;SV取样管与玻璃储存样器连接，在玻璃储存样器的一侧装有红外光栅发射器，在玻璃储存样器的另一侧装有红外光栅接收器，红外光栅发射器与红外光栅接收器通过各自下端的信号线与SV分析仪连接，SV分析仪通过信号线与SVI分析仪连接。
2.如权利要求1所述的一种在线连续测量焦化污泥体积指数的装置，其特征在于：在SV取样管后的输送管上装有减压器，减压器通过输送管与曝气池连接;在污泥储放罐下端连接有排放管一，并在排放管一上装有电磁阀三;在玻璃储存样器的下端连接有排放管二，在排放管二上装有电磁阀四;排放管一及排放管二与减压器连接。
说明书
一种在线连续测量焦化污泥体积指数的装置
技术领域
本实用新型涉及一种检测装置，具体属于一种测量焦化污泥体积指数的装置，确切地为在线连续测量焦化污泥体积指数的装置。
背景技术
污泥体积指数(SVI)是指曝气池混合液静止30 min后，每单位质量干泥形成的湿污泥体积，其是表示活性污泥的生物活性与生物沉降性能指标。SVI低时活性污泥的沉降性能好，但生物活性差。SVI高时生物活性高，但沉降性能不好，也不能很好的控制泥水分离。
目前，污泥体积指数的测量方法一般采用1L量筒自然沉降30min后，由人工观测泥面高度而得到沉降污泥体积(SV)，然后与废水的悬浮固体浓度(MLSS)进行计算得出污泥体积指数(SVI)。采用该方式进行检测污泥体积指数(SVI)，其存在的不足：一是要由人工现到现场取样，导致用时长，其检测结果不能及时准确的反映活性污泥的生物活性与生物沉降性能指标，并需要执行操作人员携带秒表计时;而是因为人为观测，所测结果仍不准确，与检测者经验有关;三是劳动强度相对大;四是测量过程为间断式离线测量，测量周期较长。总之该方式的测量结果与实际情况相差大，导致指导生产及科研偏离度较大。
本发明连续在线污泥体积测量装置，指导水处理工艺及时调整，而且自动检测可以减少废水处理站化验工的作业量。
实用新型内容
本实用新型的目的在于克服现有技术存在的不足，提供一种不仅可以实现SVI的在线连续测量，指导水处理工艺调整的及时性强，消除人为因素及干扰，检测结果准确、及时，且劳动强度低的在线连续测量焦化污泥体积指数的装置。
实现上述目的的技术措施：
一种在线连续测量焦化污泥体积指数的装置，包括曝气池，与曝气池连通的输送管，其在于：在输送管上装有蠕动泵，在蠕动泵后的输送管上连接MLss取样管，并在MLss取样管上装有电磁阀一，与MLss取样管连接有废水储放罐，在废水储放罐内装有MLss探头，MLss探头的上端通过信号线连接有MLss分析仪，MLss分析仪通过信号线与SVI分析仪连接;在MLss取样管之后的输送管上连接SV取样管，在SV取样管上连接有电磁阀二;SV取样管与玻璃储存样器连接，在玻璃储存样器的一侧装有红外光栅发射器，在玻璃储存样器的另一侧装有红外光栅接收器，红外光栅发射器与红外光栅接收器通过各自下端的信号线与SV分析仪连接，SV分析仪通过信号线与SVI分析仪连接。
其在于：在SV取样管后的输送管上装有减压器，减压器通过输送管与曝气池连接;在污泥储放罐下端连接有排放管一，并在排放管一上装有电磁阀三;在玻璃储存样器的下端连接有排放管二，在排放管二上装有电磁阀四;排放管一及排放管二与减压器连接。
本实用新型的特点：不仅可以实现SVI的在线连续测量，指导水处理工艺调整的及时性强，且消除人为因素及干扰，检测结果准确、及时，且劳动强度低。
