申请日2014.12.17
公开(公告)日2015.04.15
IPC分类号G05B19/418
摘要
本实用新型提供一种污水处理设备故障短信报警装置，包括电源模块、主控模块、触摸屏模块、无线传输模块、污水处理设备模块、报警模块、GSM/CDMA模块和固定电话语音输出模块;主控模块通过数据总线及控制总线与触摸屏模块信号连接，且该主控模块通过无线传输模块与污水处理设备模块信号连接，该主控模块的信号输出端分别与报警模块、GSM/CDMA模块和固定电话语音输出模块信号连接;采用上述技术方案，利用污水处理设备中的反馈信号判断设备中是否出现问题及出现问题的部位，并将该问题以警报信息的方式短信发送至相关人员及以语音形式播出，避免了人工监控的繁琐，实现了警报信息的及时发现问题。

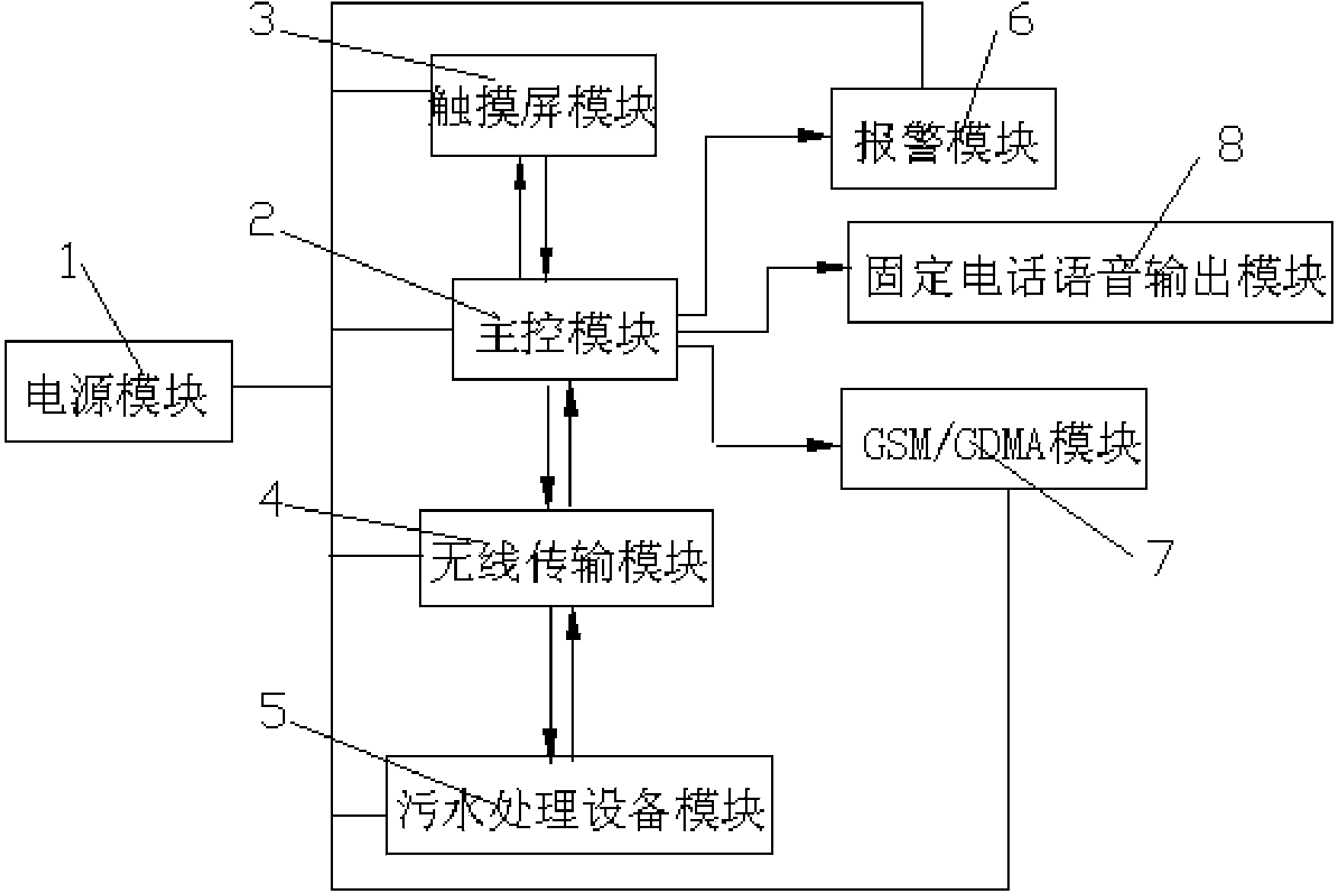

摘要附图
权利要求书
1.一种污水处理设备故障短信报警装置，其特征在于：包括电源模块 (1)、主控模块(2)、触摸屏模块(3)、无线传输模块(4)、污水处理 设备模块(5)、报警模块(6)、GSM/CDMA模块(7)和固定电话语音输出 模块(8);
所述电源模块(1)分别与所述主控模块(2)、触摸屏模块(3)、无 线传输模块(4)、污水处理设备模块(5)、报警模块(6)、GSM/CDMA模 块(7)和固定电话语音输出模块(8)电连接;
所述主控模块(2)通过数据总线及控制总线与所述触摸屏模块(3)信 号连接，且该主控模块(2)通过所述无线传输模块(4)与所述污水处理设 备模块(5)信号连接，该主控模块的信号输出端分别与所述报警模块(6)、 GSM/CDMA模块(7)和固定电话语音输出模块(8)信号连接。
2.根据权利要求1所述的污水处理设备故障短信报警装置，其特征在于： 所述污水处理设备模块(5)包括PLC模块、污水分步处理装置及安装在该 污水分步处理装置内的各类现场设备、工艺仪表和安全仪表;所述污水分步 处理装置内设有与所述PLC模块信号连接的执行器件，该执行器件接收所述 PLC模块输出的控制信号并向PLC模块输入反馈信号;所述现场设备、工艺 仪表和安全仪表的控制端及信号输出端与所述PLC模块信号连接。
3.根据权利要求2所述的污水处理设备故障短信报警装置，其特征在于： 所述执行器件包括开关电磁阀和控制开关。
4.根据权利要求2所述的污水处理设备故障短信报警装置，其特征在于： 所述现场设备包括提升泵、污泥回流泵和闸门的控制系统;所述工艺仪表包 括污泥浓度计、氨氮仪、硝氮仪、氧化还原电位计、空气流量计、液位计、 污水流量计和污泥流量计。
5.根据权利要求2所述的污水处理设备故障短信报警装置，其特征在于： 所述主控模块(2)通过所述无线传输模块(4)与所述PLC模块信号连接， 所述执行器件的反馈信号及所述现场设备、工艺仪表和安全仪表的输出信号 经所述PLC模块分析后并行输入所述主控模块(2)。
6.根据权利要求1所述的污水处理设备故障短信报警装置，其特征在于： 所述主控模块(2)为单片机。
7.根据权利要求1所述的污水处理设备故障短信报警装置，其特征在于： 所述主控模块(2)为CPU芯片。
8.根据权利要求2所述的污水处理设备故障短信报警装置，其特征在于： 所述无线传输模块(4)包括以太网络通信模块，所述主控模块(2)通过所 述以太网络通信模块与所述PLC模块信号连接。
说明书
一种污水处理设备故障短信报警装置
技术领域
本实用新型涉及污水处理领域，尤其是一种污水处理设备故障语音短信报警装置。
背景技术
在现有污水处理厂，最及时的报警信息只能从中控系统的操作界面上得到，有的中控室内部具备声光报警装置。但这些措施要求中控室必须有人员时刻值班，容易错过重大报警信息。
面对污水处理厂水质突变、工艺参数突变、关键设备突然故障等需要人工干预的问题，必须进行及时发现和处理，而安全仪表如硫化氢、可燃气体检测仪则涉及重大安全问题，必须做到实时预报警。
在一些中小型污水处理站中，一般存在管理水平有限、管理人员缺少等问题，可以方便的布置该套装置，使其迅速具备远程报警、查看等功能。
发明内容
本实用新型要解决的问题是提供一种具有远程报警和查看功能的污水处理设备故障短信报警装置。
为解决上述技术问题，本实用新型采用的技术方案是：一种污水处理设备故障语音短信报警装置，包括电源模块、主控模块、触摸屏模块、无线传输模块、污水处理设备模块、报警模块、GSM/CDMA模块和固定电话语音输出模块;
所述电源模块分别与所述主控模块、触摸屏模块、无线传输模块、污水处理设备模块、报警模块、GSM/CDMA模块和固定电话语音输出模块电连接，为其提供电源;
所述主控模块通过数据总线及控制总线与所述触摸屏模块信号连接，且 该主控模块通过所述无线传输模块与所述污水处理设备模块信号连接，该主控模块的信号输出端分别与所述报警模块、GSM/CDMA模块和固定电话语音输出模块信号连接。
进一步，所述污水处理设备模块包括PLC模块、污水分步处理装置及安装在该污水分步处理装置内的各类现场设备、工艺仪表和安全仪表;所述污水分步处理装置内设有与所述PLC模块信号连接的执行器件，该执行器件接收所述PLC模块输出的控制信号并向PLC模块输入反馈信号;所述现场设备、工艺仪表和安全仪表的控制端及信号输出端与所述PLC模块信号连接。
进一步，所述执行器件包括开关电磁阀和控制开关。
进一步，所述现场设备包括提升泵、污泥回流泵和闸门的控制系统;所述工艺仪表包括污泥浓度计、氨氮仪、硝氮仪、氧化还原电位计、空气流量计、液位计、污水流量计和污泥流量计。
进一步，所述主控模块通过所述无线传输模块与所述PLC模块信号连接，所述执行器件的反馈信号及所述现场设备、工艺仪表和安全仪表的输出信号经所述PLC模块分析后并行输入所述主控模块。
进一步，所述主控模块为单片机。
进一步，所述主控模块为CPU芯片。
进一步，所述无线传输模块包括以太网络通信模块，所述主控模块通过所述以太网络通信模块与所述PLC模块信号连接。
本实用新型具有的优点和积极效果是：采用上述技术方案，利用污水处理设备中的反馈信号判断设备中是否出现问题及出现问题的部位，并将该问题以警报信息的方式短信发送至相关人员及以语音形式在固定电话中播出，避免了人工监控的繁琐，实现了警报信息的及时发现和初步处理。
