申请日2015.10.20
公开(公告)日2016.04.20
IPC分类号B65F1/14
摘要
本实用新型适用于垃圾清运设备技术领域，提供了一种垃圾转运箱渗滤液排放装置，包括垃圾箱、动力推板、污水储存箱、渗滤网、放水管，所述动力推板位于垃圾箱内，所述污水存储箱位于垃圾箱的前部下方，所述渗滤网位于垃圾箱与污水储存箱之间，所述渗滤网为快拆结构，所述污水储存箱的底部设置所述放水管。借此，本实用新型通过渗滤网结构的改善，并设为快拆结构，不仅可防止渗滤网堵塞，而且方便渗滤网的清理，同时，在污水储存箱上设置放水管，使污水排放过程更加便捷，极大限度的节约了运输成本，同时较好地避免了污水运输过程中的二次污染。
权利要求书
1.一种垃圾转运箱渗滤液排放装置，其特征在于，包括垃圾箱、动力推板、污水储存箱、渗滤网、放水管，所述动力推板位于垃圾箱内，所述污水存储箱位于垃圾箱的前部下方，所述渗滤网位于垃圾箱与污水储存箱之间，所述渗滤网为快拆结构，所述污水储存箱的底部设置所述放水管。
2.根据权利要求1所述的垃圾转运箱渗滤液排放装置，其特征在于，所述污水储存箱的上部设有凹槽，所述凹槽侧壁设有供渗滤网滑动的导轨。
3.根据权利要求2所述的垃圾转运箱渗滤液排放装置，其特征在于，所述渗滤网包括至少两层波浪型过滤网。
4.根据权利要求3所述的垃圾转运箱渗滤液排放装置，其特征在于，所述垃圾箱上还设有放水管固定装置，所述放水管的出口高度高于垃圾箱的底面。
说明书
垃圾转运箱渗滤液排放装置
技术领域
本实用新型涉及垃圾清运设备技术领域，尤其涉及一种垃圾转运箱渗滤液排放装置。
背景技术
在现代社会，垃圾的排放量相当巨大，对垃圾的清运工作时刻不能间断。为防止垃圾清运车在转运垃圾过程中渗滤液的渗漏，车载垃圾转运箱一般都设有污水储存箱。而污水储存箱与垃圾箱间的渗滤网极易堵塞，清理也极不方便。此外，在垃圾收集运输的过程中渗滤液易泄漏，造成二次污染，由于仅设有污水排放口，需到大型污水排放处才能进行排放，运输成本较高。
综上可知，现有技术在实际使用上显然存在不便与缺陷，所以有必要加以改进。
实用新型内容
针对上述的缺陷，本实用新型的目的在于提供一种垃圾转运箱渗滤液排放装置，其可以防止渗滤网的堵塞，便于渗滤网的清理，而且渗滤液排放更为便捷。

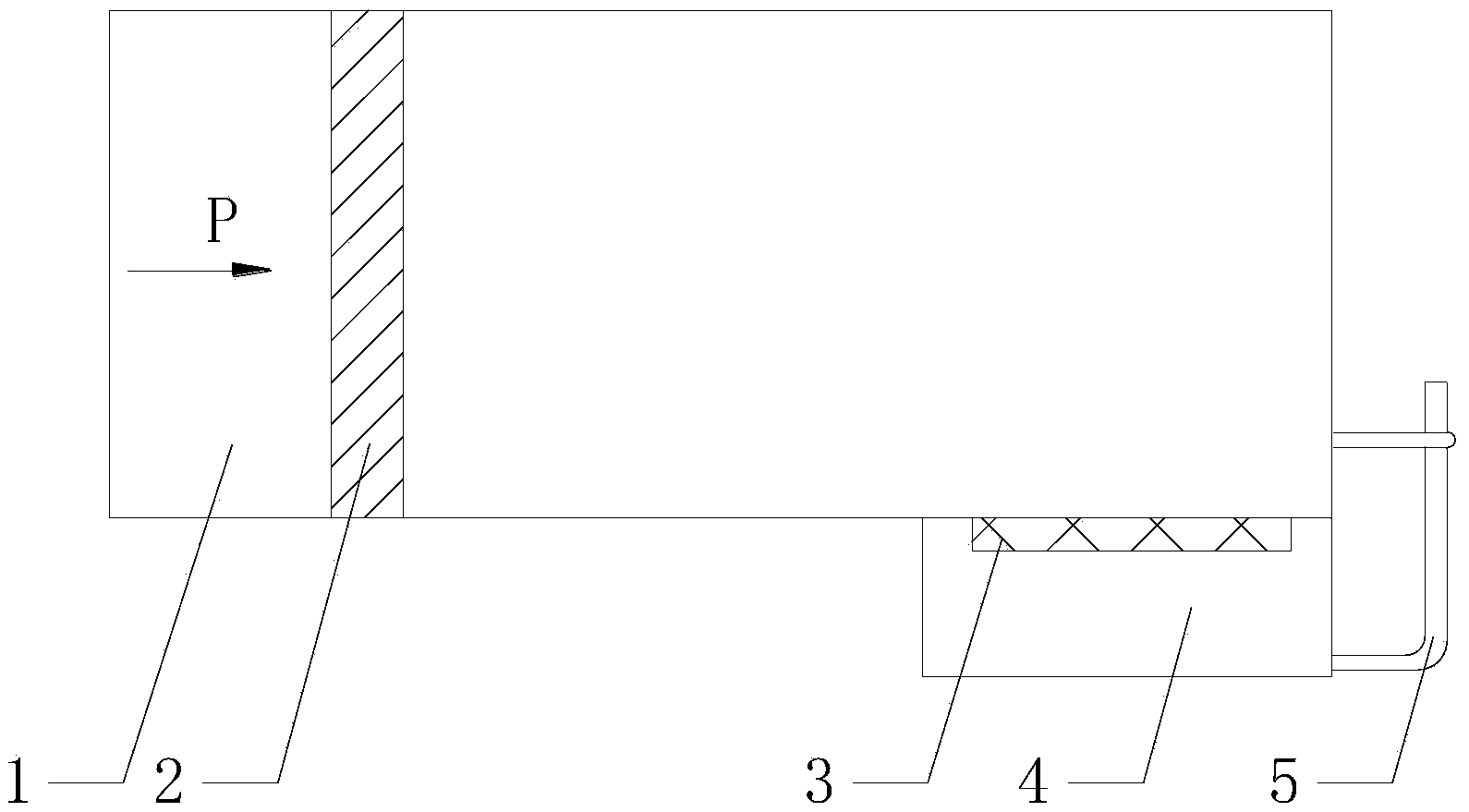

为了实现上述目的，本实用新型提供一种垃圾转运箱渗滤液排放装置，包括垃圾箱、动力推板、污水储存箱、渗滤网、放水管，所述动力推板位于垃圾箱内，所述污水存储箱位于垃圾箱的前部下方，所述渗滤网位于垃圾箱与污水储存箱之间，所述渗滤网为快拆结构，所述污水储存箱的底部设置所述放水管。
根据本实用新型的垃圾转运箱渗滤液排放装置，所述污水储存箱的上部设有凹槽，所述凹槽侧壁设有供渗滤网滑动的导轨。
根据本实用新型的垃圾转运箱渗滤液排放装置，所述渗滤网包括至少两层波浪型过滤网。
根据本实用新型的垃圾转运箱渗滤液排放装置，所述垃圾箱上还设有放水管固定装置，所述放水管的出口高度高于垃圾箱的底面。
本实用新型通过渗滤网结构的改善，并设为快拆结构，不仅可防止渗滤网堵塞，而且方便渗滤网的清理，同时，在污水储存箱上设置放水管，使污水排放过程更加便捷，极大限度的节约了运输成本，同时较好地避免了污水运输过程中的二次污染。
