申请日2014.12.14
公开(公告)日2016.03.30
IPC分类号B65G65/48; C02F3/34; C02F103/32
摘要
本发明公开了一种地瓜干加工废水微生物除臭剂喂料罐。包括锥形罐体、带外螺纹的罐口和带内螺纹的罐盖的一种地瓜干加工废水微生物除臭剂喂料罐，锥形罐体的底部设有喂料圆管，喂料圆管沿径向设有两端穿出其管壁的轴，轴的外圆周上向外伸出布置3-15块半圆形拨料板，轴的一端设有拐字形构造的手柄;喂料圆管的末端设有闸阀并通过法兰固定;半圆形拨料板相对轴线呈中心对称布置;半圆形拨料板的直径略小于喂料圆管的直径;半圆形拨料板的横切面的宽度从其根部向端部逐渐变小。本发明适用于地瓜干加工废水微生物除臭剂的定期定量喂料。

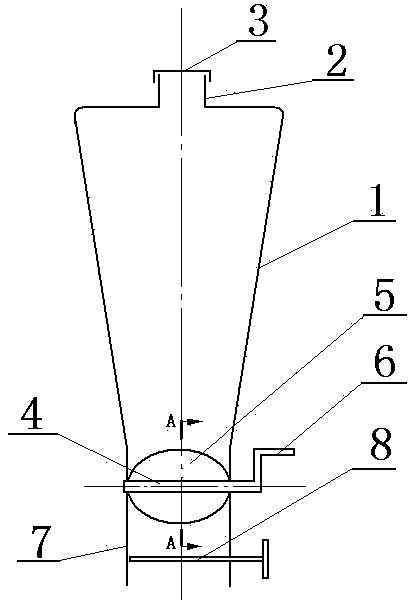

摘要附图
权利要求书
1.一种地瓜干加工废水微生物除臭剂喂料罐，包括锥形罐体(1)、带外螺纹的罐口(2)和带内螺纹的罐盖(3)，其特征在于，所述锥形罐体(1)的底部设有喂料圆管(7)，所述喂料圆管(7)沿径向设有两端穿出其管壁的轴(4)，所述轴(4)的外圆周上向外伸出布置3-15块半圆形拨料板(5)，所述轴(4)的一端设有拐字形构造的手柄(6)。
2.根据权利要求1所述的一种地瓜干加工废水微生物除臭剂喂料罐，其特征在于，喂料圆管(7)的末端设有闸阀(8)并通过法兰固定。
3.根据权利要求1所述的一种地瓜干加工废水微生物除臭剂喂料罐，其特征在于，半圆形拨料板(5)相对轴线呈中心对称布置。
4.根据权利要求1所述的一种地瓜干加工废水微生物除臭剂喂料罐，其特征在于，半圆形拨料板(5)的直径略小于喂料圆管(7)的直径。
5.根据权利要求1所述的一种地瓜干加工废水微生物除臭剂喂料罐，其特征在于，半圆形拨料板(5)的横切面的宽度从其根部向端部逐渐变小。
说明书
一种地瓜干加工废水微生物除臭剂喂料罐
技术领域
本发明涉及环保设备技术领域，尤其是一种地瓜干加工废水微生物除臭剂喂料罐。也适用于其它食品加工废水的微生物除臭。
背景技术
地瓜干在加工过程中会产生大量的废水。由于地瓜干加工废水中含有大量的淀粉、果胶、蛋白质等有机物质，在腐败微生物的作用下产生大量的SO2、H2S、NH4和CH4等恶臭、有害的气体，严重影响着厂区和周边的环境。这个问题，在地瓜干加工集中区已成为一大公害。
2014年12月03日，发明人提交了一名称为“一种地瓜干加工废水微生物除臭装置”的发明专利申请，申请号为201420747342.5。该技术由大水池、中水池和小水池构成，大水池前端设有进水口，小水池末端设有出水口，大水池与中水池之间的隔墙和中水池与小水池之间的隔墙上部分别设有通孔，该发明的主要特点是，进水口设有过滤网，靠近进水口的大水池的上方设有微生物除臭剂喂料罐，靠近出水口的小水池的上方设有水泵。地瓜干加工废水经过过滤网过滤后进入大水池;将罐体内的微生物除臭剂定期加入大水池;启动水泵，将小水池富含有益微生物的水体源源不断地泵回大水池进水口处，即可实现地瓜干加工废水从源头上的快速、持续除臭。本发明还具有制备和使用简单、成本低廉的优点。由于大水池中需要定期加入一定数量的微生物除臭剂，现有的普通喂料罐无法进行微生物除臭剂的定量。
发明内容
本发明的目的是提供一种适用于定期定量喂料的地瓜干加工废水微生物除臭剂喂料罐。
本发明的技术方案是：包括锥形罐体、带外螺纹的罐口和带内螺纹的罐盖的一种地瓜干加工废水微生物除臭剂喂料罐，所述锥形罐体的底部设有喂料圆管，所述喂料圆管沿径向设有两端穿出其管壁的轴，所述轴的外圆周上向外伸出布置3-15块半圆形拨料板，所述轴的一端设有拐字形构造的手柄。
所述的喂料圆管的末端设有闸阀并通过法兰固定。
所述的半圆形拨料板相对轴线呈中心对称布置。
所述的半圆形拨料板的直径略小于喂料圆管的直径。
所述的半圆形拨料板的横切面的宽度从其根部向端部逐渐变小。
锥形罐体的构造有利于微生物除臭剂的自然下落。带外螺纹的罐口与带内螺纹的罐盖的构造便于微生物除臭剂的加入和密封。
锥形罐体的底部设置喂料圆管，便于微生物除臭剂的喂料。喂料圆管沿径向设置两端穿出其管壁的轴，轴的外圆周上向外伸出布置3-15块半圆形拨料板，且半圆形拨料板的直径略小于喂料圆管的直径，这种构造便于微生物除臭剂的定量。同时，半圆形拨料板所具有的拨料功能可确保锥形罐体内的微生物除臭剂更加顺利地下落，不致发生物料的架桥现象。
拐字形构造的手柄便于轴的轻松转动。喂料圆管的末端的闸阀便于锥形罐体内的微生物除臭剂的保存和密封。
将本发明放置在靠近进水口的大水池的上方，将微生物除臭剂从带外螺纹的罐口加入锥形罐体内，盖上带内螺纹的罐盖。定期打开闸阀，摇动手柄，即可将微生物除臭剂加入大水池。根据所需微生物除臭剂的用量，确定摇动手柄的圈数，即可进行微生物除臭剂的定量。
本发明适用于地瓜干加工废水微生物除臭剂的定期定量喂料。
