申请日2014.12.12
公开(公告)日2015.05.27
IPC分类号B01D29/03; B01D29/56; B01D29/05
摘要
一种洗漱废水过滤装置，包括一个过滤箱，过滤箱设有上端盖、废水进口、第一过滤室、第二过滤室、第三过滤室和废水出口，第一过滤室由设在过滤箱前后壁之间的竖直隔板和设在竖直隔板下部与过滤箱右壁之间的一级过滤网以及前后壁共同围成，一级过滤网与水平面之间设有夹角，在一级过滤网与过滤箱右壁相连接的最低处设有第一出渣口;在第二过滤室的底部设有第二出渣口，第二出渣口设有定时出渣阀门，定时出渣阀门由一个控制装置进行控制，控制装置设有一个定时元件，可控制牵引控制线定时打开定时出渣阀门对第二过滤室底部的沉渣进行定时清除。本实用新型可以有效地将公共用水间的洗漱废水进行有效地过滤处理，然后用来冲厕所或做他用。

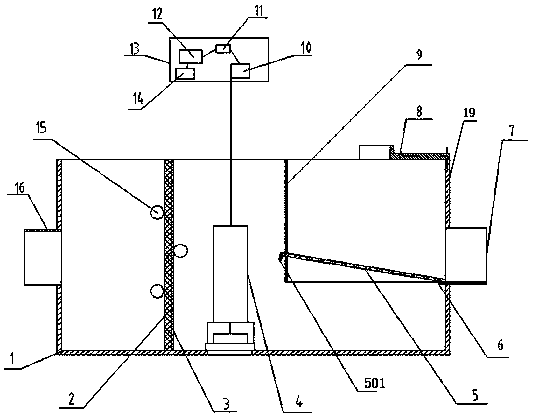

摘要附图
权利要求书
1.一种洗漱废水过滤装置，其特征在于：包括一个过滤箱(1)，过滤箱(1)设有上端盖(8)、废水进口、第一过滤室、第二过滤室、第三过滤室和废水出口(16)，所述废水进口设在上端盖(8)上，所述的上端盖(8)由两部分构成，所述的废水进口设置在两部分端盖的结合处;废水进口与所述的第一过滤室相连通，第一过滤室由设在过滤箱前后壁之间的竖直隔板(9)和设在竖直隔板(9)下部与过滤箱右壁(19)之间的一级过滤网(5)以及前后壁共同围成，所述的一级过滤网(5)与水平面之间设有夹角，在一级过滤网(5)与过滤箱右壁(19)相连接的最低处设有第一出渣口(7);竖直隔板(9)的左侧间隔设有二级过滤网(3)，在二级过滤网(3)的左侧，与所述的二级过滤网(3)紧挨还设有过滤布(2)，所述的过滤布(2)由两层构成，在两层过滤布之间包设有过滤材料;在过滤箱(1)的前壁(16)内侧和后壁(18)内侧分别设有三个固定柱(15)，三个固定柱(15)呈等腰三角形布置，三角形的顶角位于左方或右方，位于顶角的固定柱和位于底边的另个固定柱之间形成安装二级过滤网(3)以及过滤布(2)的安装空间;二级过滤网(3)将过滤箱(1)除第一过滤室外的其余空间分割成第二过滤室和第三过滤室，第三过滤室与废水出口(16)相连通，第二过滤室位于第一过滤室和第二过滤室之间，在第二过滤室的底部设有第二出渣口，第二出渣口设有定时出渣阀门(4)，定时出渣阀门(4)的牵引控制线由一个控制装置进行控制，所述控制装置设有一个定时元件，可控制牵引控制线定时打开定时出渣阀门(4)对第二过滤室底部的沉渣进行定时清除。
2.根据权利要求1所述的一种洗漱废水过滤装置，其特征在于：所述的竖直隔板(9)的下部设有一级过滤网安装槽，过滤箱的右壁(19)上设有一级过滤网支架(6)，所述的一级过滤网(5)从一级过滤网安装槽中穿过后支放在安装槽和一级过滤网支架(6)上，一级过滤网(5)与安装槽相配合的一端设有弯折边(501)。
3.根据权利要求1所述的一种洗漱废水过滤装置，其特征在于：所述一级过滤网(5)和二级过滤网(3)均为不锈钢过滤网，且二级过滤网(3)的目数比一级过滤网的目数大。
4.根据权利要求1所述的一种洗漱废水过滤装置，其特征在于：所述的控制装置包括控制盒(13)，控制盒(13)内设有控制板(12)和对定时出渣阀门(4)进行驱动的排水电机(10)，所述排水电机(10)通过一个时间继电器(11)与控制板(12)电连接。
5.根据权利要求1所述的一种洗漱废水过滤装置，其特征在于：在废水进口设有过滤网冲洗装置，所述过滤网冲洗装置包括一根用于与清水源相连接的水管和连接在水管一端的电磁阀，所述的电磁阀的开口朝向废水进口，电磁阀由控制装置控制通断。
说明书
一种洗漱废水过滤装置
技术领域
本实用新型涉及一种过滤装置，尤其是涉及一种洗漱废水过滤装置。
背景技术
水资源是人类生产生活的最关键资源，随着城市化和经济社会发展，土地被大量占用，非农业灌溉用水需求在急剧增加，农业与工业、农村与城市、生产与生活、生产与生态等诸多用水矛盾进一步加剧。随着我国人口的增加，经济的发展和城市化进程的加快，我国水资源形势将更为严峻，水资源的合理利用成为节约用水的关键，而在学校、医院等具有大型公共用水间的建筑物内，每天大量的洗漱废水却直接排进地下的污水排泄系统，如果能够将这些水进行过滤处理后再进行回收利用将会节约大量的净水。
实用新型内容
为了解决上述技术问题，本实用新型提供一种洗漱废水过滤装置，可对公共用水间生活废水进行处理后回收利用。
本实用新型为解决上述技术问题 所采用的技术方案是：一种洗漱废水过滤装置，包括一个过滤箱，过滤箱设有上端盖、废水进口、第一过滤室、第二过滤室、第三过滤室和废水出口，所述废水进口设在上端盖上，所述的上端盖由两部分构成，所述的废水进口设置在两部分端盖的结合处;废水进口与所述的第一过滤室相连通，第一过滤室由设在过滤箱前后壁之间的竖直隔板和设在竖直隔板下部与过滤箱右壁之间的一级过滤网以及前后壁共同围成，所述的一级过滤网与水平面之间设有夹角，在一级过滤网与过滤箱右壁相连接的最低处设有第一出渣口;竖直隔板的左侧间隔设有二级过滤网，在二级过滤网的左侧，与所述的二级过滤网紧挨还设有过滤布，所述的过滤布由两层构成，在两层过滤布之间包设有过滤材料;在过滤箱的前壁内侧和后壁内侧分别设有三个固定柱，三个固定柱呈等腰三角形布置，三角形的顶角位于左方或右方，位于顶角的固定柱和位于底边的另个固定柱之间形成安装二级过滤网以及过滤布的安装空间;二级过滤网将过滤箱除第一过滤室外的其余空间分割成第二过滤室和第三过滤室，第三过滤室与废水出口相连通，第二过滤室位于第一过滤室和第二过滤室之间，在第二过滤室的底部设有第二出渣口，第二出渣口设有定时出渣阀门，定时出渣阀门的牵引控制线由一个控制装置进行控制，所述控制装置设有一个定时元件，可控制牵引控制线定时打开定时出渣阀门对第二过滤室底部的沉渣进行定时清除。
进一步地，所述的竖直隔板的下部设有一级过滤网安装槽，过滤箱的右壁上设有一级过滤网支架，所述的一级过滤网从一级过滤网安装槽中穿过后支放在安装槽和一级过滤网支架上，一级过滤网与安装槽相配合的一端设有弯折边。
进一步地，所述一级过滤网和二级过滤网均为不锈钢过滤网，且二级过滤网的目数比一级过滤网的目数大。
进一步地，所述的控制装置包括控制盒，控制盒内设有控制板和对定时出渣阀门进行驱动的排水电机，所述排水电机通过一个时间继电器与控制板电连接。
进一步地，在废水进口设有过滤网冲洗装置，所述过滤网冲洗装置包括一根用于与清水源相连接的水管和连接在水管一端的电磁阀，所述的电磁阀的开口朝向废水进口，电磁阀由控制装置控制通断。
有益效果：
1、使用本实用新型可以有效地将公共用水间的废水进行有效地过滤处理，然后用来冲厕所或做他用。
2、一级过滤网倾斜设置(即与水平面呈夹角设置)并且带有弯折边，其与竖直隔板上的安装槽相配合，不仅拆装方便，便于清洗，而且倾斜设置，也利于废渣的排出。
3、第二过滤室所配置的定时出渣阀门有控制装置控制可以定时出渣，省却了人工并可保证整个过滤装置长期有效地使用。
