申请日2015.07.03
公开(公告)日2015.12.30
IPC分类号B01F7/16; C02F1/66
摘要
本实用新型属于废水处理搅拌装置，具体涉及一种废水处理反应池PH值监测双叶片组加药搅拌一体机。包括搅拌机、加药装置、PH探头、信号放大器、PH检测控制仪，PH检测控制仪除与搅拌机、加药装置串联外，还与一PH探头串联，两者间串联信号放大器，PH探头伸入反应池中的废水内，所述搅拌机的第一转轴的轴伸端设置有第一齿轮以及与第一齿轮啮合配合的第二齿轮，所述第二齿轮设置有第二转轴，所述第一转轴和第二转轴各自固定连接有第一叶片组和第二叶片组。解决了传统搅拌机叶片只能单向旋转，造成反应池中废水搅拌翻腾作用不足，影响药物与废水的混合反应效率的问题。具有工作效率高，结构整体性好，力学性能好的优点。
权利要求书

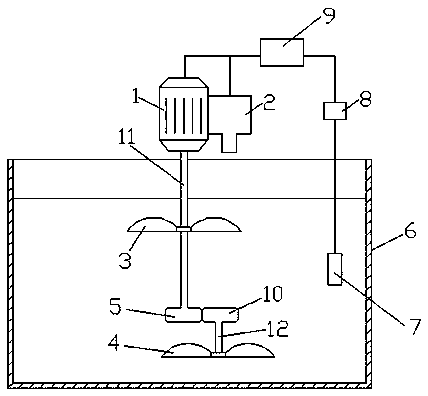

1.一种废水处理反应池PH值监测双叶片组加药搅拌一体机，包括搅拌机(1)、加药装置(2)、PH探头(7)、信号放大器(8)、PH检测控制仪(9)，PH检测控制仪(9)除与搅拌机(1)、加药装置(2)串联外，还与一PH探头(7)串联，两者间串联信号放大器(8)，PH探头(7)伸入反应池中的废水内，其特征在于：所述搅拌机(1)的第一转轴(11)的轴伸端设置有第一齿轮(5)以及与第一齿轮(5)啮合配合的第二齿轮(10)，所述第二齿轮(10)设置有第二转轴(12)，所述第一转轴(11)和第二转轴(12)各自固定连接有第一叶片组(3)和第二叶片组(4)。
2.如权利要求1所述的废水处理反应池PH值监测双叶片组加药搅拌一体机，其特征在于：所述第一转轴(11)与第一齿轮(5)为相同材料且是一个整体结构，所述第二转轴(11)与第二齿轮(10)为相同材料且是一个整体结构。
3.如权利要求1或2所述的废水处理反应池PH值监测双叶片组加药搅拌一体机，其特征在于：所述第二齿轮(10)的节圆半径大于第一齿轮(5)的节圆半径。
4.如权利要求1或2所述的废水处理反应池PH值监测双叶片组加药搅拌一体机，其特征在于：所述搅拌机(1)与加药装置(2)通过螺栓固定连接。
5.如权利要求1所述的废水处理反应池PH值监测双叶片组加药搅拌一体机，其特征在于：所述第一齿轮(5)、第二齿轮(10)都是斜齿轮。
说明书
一种废水处理反应池PH值监测双叶片组加药搅拌一体机
技术领域
本实用新型属于废水处理搅拌装置，具体涉及一种废水处理反应池PH值监测双叶片组加药搅拌一体机。
背景技术
目前，针对废水处理问题，尤其是酸碱性废水，在测定其PH值后，常采用向废水中加入药物进行中和处理，并进行搅拌使药物与废水充分混合接触从而提高反应效率，可是在反应池中底部有沉淀或是废水水位较深的情况下，由于传统搅拌机叶片旋转方向是固定不变的，且搅拌机叶片搅拌作用的深度区域有限，造成了搅拌时反应池中废水翻腾波动作用不足，使药物与废水不能进行充分反应，影响反应速度，造成工作效率下降，如专利申请号为201020669588.7，专利名称是自动加药装置中描述了该专利对废水PH值的检测以及通过PH检测控制仪完成对加药装置与搅拌机的工作状态控制，但是该搅拌机由于叶片旋转方向是固定不变的，所以在反应池底部有沉淀或是废水水位较深的情况下，不能产生在搅拌废水时的剧烈翻腾波动作用，进而造成药物的混合效果不足，药物反应速度不高的问题，影响工作效率。
实用新型内容
本实用新型的目的是提供了一种废水处理反应池PH值监测双叶片组加药搅拌一体机，来克服现有技术中传统搅拌机叶片只能单向旋转，造成反应池中废水搅拌翻腾作用不足，影响药物与废水的混合反应效率的问题。
为此，本实用新型提供了一种废水处理反应池PH值监测双叶片组加药搅拌一体机，包括搅拌机、加药装置、PH探头、信号放大器、PH检测控制仪，PH检测控制仪除与搅拌机、加药装置串联外，还与一PH探头串联，两者间串联信号放大器，PH探头伸入反应池中的废水内，所述搅拌机的第一转轴的轴伸端设置有第一齿轮以及与第一齿轮啮合配合的第二齿轮，所述第二齿轮设置有第二转轴，所述第一转轴和第二转轴各自固定连接有第一叶片组和第二叶片组。
所述第一转轴与第一齿轮为相同材料且是一个整体结构，所述第二转轴与第二齿轮为相同材料且是一个整体结构。
所述第二齿轮的节圆半径大于第一齿轮的节圆半径。
所述搅拌机与加药装置通过螺栓固定连接。
所述第一齿轮、第二齿轮都是斜齿轮。
本实用新型的有益效果：本实用新型提供的这种废水处理反应池PH值监测双叶片组加药搅拌一体机，包括搅拌机、加药装置、PH探头、信号放大器、PH检测控制仪，PH检测控制仪除与搅拌机、加药装置串联外，还与一PH探头串联，两者间串联信号放大器，PH探头伸入反应池中的废水内，所述搅拌机的第一转轴的轴伸端设置有第一齿轮以及与第一齿轮啮合配合的第二齿轮，所述第二齿轮设置有第二转轴，所述第一转轴和第二转轴各自固定连接有第一叶片组和第二叶片组。通过PH检测控制仪，PH检测控制仪除与搅拌机、加药装置串联外，还与一PH探头串联，两者间串联信号放大器，PH探头伸入反应池中的废水内，不仅实现了根据废水PH值对搅拌机、加药装置工作状态的控制，而且通过搅拌机的第一转轴的轴伸端设置有第一齿轮以及与第一齿轮啮合配合的第二齿轮，实现了第一叶片组与第二叶片组互相沿相反的方向旋转，使得反应池上层废水与下层废水沿相反方向流动，造成反应池中废水剧烈的搅拌翻腾作用，可以利用废水的翻腾冲击力打碎加入反应池中的块状的药物成细小的颗粒状，促进药物与废水的混合反应效率。
第一转轴与第一齿轮为相同材料且是一个整体结构，所述第二转轴与第二齿轮为相同材料且是一个整体结构。该结构在第一齿轮于第二齿轮啮合配合时具备的力学性能好，结构整体性好。
第二齿轮的节圆半径大于第一齿轮的节圆半径。通过该结构，使得第二齿轮相比第一齿轮产生更大的传动比，从而使靠近池底的第二齿轮获得比第一齿轮更大的扭矩，同时降低第二叶片组的旋转速度，对于流体而已，物体相对其运动速度越大则受到阻力越大，从而避免叶片受到过大阻力而使搅拌机过载运转，保证了工作可靠性。
