申请日2014.10.09
公开(公告)日2015.02.25
IPC分类号E03F5/10
摘要
本实用新型公开了一种工业污水池防开裂结构，它包括设置在水池基层上的非固化橡胶沥青材料层，在非固化橡胶沥青材料层上依次设置防渗膜层、防腐砂浆隔离保护层。非固化橡胶沥青材料层能够与水池基面形成良好结合，同时具有永久不固化特性，能自动愈合弥补水池的变形、开裂，防渗膜层和防腐砂浆隔离保护层起到将非固化橡胶沥青材料层与防腐结构层隔离的作用，保护防腐层结构不受破坏，同时作为防腐结构层的施工基层，满足防腐层的施工需要。因此本实用新型能够有效解决因水池本体开裂而破坏水池防腐层的问题，延长水池的使用寿命，减少水池的维护费用，减少因防腐层损坏带来的生产经济损失。
权利要求书
1.一种工业污水池防开裂结构，其特征在于：包括设置在水池基层上的非固化橡胶沥青材料层，在非固化橡胶沥青材料层上依次设置防渗膜层、防腐砂浆隔离保护层。
2.根据权利要求1所述的一种工业污水池防开裂结构，其特征在于：所述非固化橡胶沥青材料层的厚度为1-2mm。
3.根据权利要求1所述的一种工业污水池防开裂结构，其特征在于：所述防渗膜层采用弹性防渗膜卷材铺设而成。
4.根据权利要求3所述的一种工业污水池防开裂结构，其特征在于：所述弹性防渗膜卷材的厚度为1.2-1.5mm，变形伸缩量为5%。
5.根据权利要求1所述的一种工业污水池防开裂结构，其特征在于：所述防腐砂浆隔离保护层的厚度为6-8mm。
说明书
一种工业污水池防开裂结构
技术领域
本实用新型涉及一种工业污水池防开裂结构。
背景技术
工业用污水池或废水池一般都为工业砌体、混凝土浇筑的水池，并根据污水(废水)腐蚀、污染强度在水池内壁做防腐处理，一般为乙烯基酯防腐，但由于受地质条件、外界环境、温度变化等影响，其水池本身结构较易出现开裂情况，从而导致水池的防腐层结构也因水池的开裂而开裂、变形，进而发生破坏，使水池内的介质泄漏;而目前工业生产中，许多工业介质、工业污水、工业废水均具有酸、碱、盐、油污、重金属等腐蚀性强、对环境污染大等特性，一旦发生池子泄漏，就会造成严重的环境污染、影响企业生产、发生停产经济损失、增加处理池子的费用等。从目前工业生产看，因水池开裂防腐层破坏而造成的经济损失和环境影响非常巨大。
而在目前水池防腐施工工艺技术的标准、设计规范中，均没有考虑因池子本体开裂影响防腐层结构问题的预防，同时也还没有一种标准施工工艺技术能够解决因池子开裂而引起防腐层破坏，导致池子渗漏的问题。
实用新型内容
本实用新型的目的就在于针对上述现有技术的不足，提供一种工业污水池的防开裂结构，该结构简单，施工方便，可以有效预防水池本体开裂，从而解决因水池本体开裂而引起水池防腐层结构的破坏，导致水池渗漏的问题。
为了实现上述目的，本实用新型采用的技术方案是这样的：

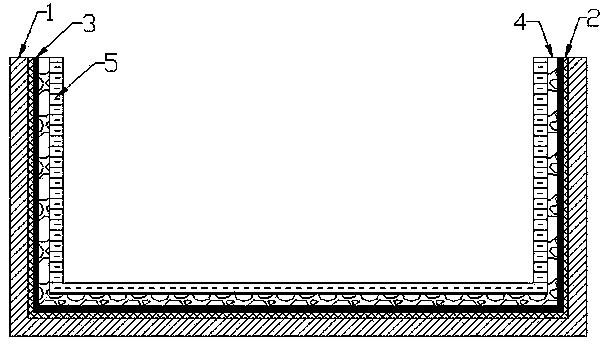

一种工业污水池防开裂结构，包括设置在水池基层上的非固化橡胶沥青材料层，在非固化橡胶沥青材料层上依次设置防渗膜层、防腐砂浆隔离保护层。
上述非固化橡胶沥青材料层的厚度为1-2mm。
在非固化橡胶沥青材料层施工完后，随即在上面施工1.2-1.5mm厚的弹性防渗膜卷材形成防渗膜层，弹性防渗膜卷材施工要求铺平，气温在5度以下，防渗膜应留有5%的变形伸缩量。
上述防腐砂浆隔离保护层的厚度为6-8mm。
与现有技术相比，本实用新型采用非固化橡胶沥青涂料在水池基层上喷涂形成非固化橡胶沥青材料层，该材料层能够与水池基面形成良好结合，同时具有永久不固化特性，利用非固化橡胶沥青具有的伸长性、抗拉性和蠕变性，当水池产生变形、裂缝时，其能自动愈合弥补水池的变形、开裂，从而不会因水池本体开裂而对防腐层产生影响，实现防腐层不产生开裂破坏。
同时在非固化橡胶沥青材料层上，利用沥青的粘结性施工弹性防渗膜形成防渗膜层，然后再在防渗膜层上摊铺防腐砂浆形成防腐砂浆隔离保护层作为水池防腐层施工的基层，从而保证水池防腐的施工、性能要求。防腐砂浆隔离保护层起到将防开裂层与防腐层的过渡连接作用，将非固化橡胶沥青材料层的蠕变、自动愈合变形与防腐结构层隔离，保护防腐层结构不受破坏，同时作为防腐结构层的施工基层，满足防腐层的施工需要。
因此本实用新型防开裂结构能够有效解决因水池本体开裂而破坏水池防腐层的问题，延长水池的使用寿命，减少水池的维护费用，减少因防腐层损坏带来的生产经济损失，该结构有效使用于腐蚀性强、污染大的工业水池，能够成功减少因介质泄漏而产生的污染，具有十分显著的环保社会效益。
