申请日2014.11.19
公开(公告)日2015.04.01
IPC分类号C02F9/12
摘要
一种新型的水处理设备，其特征是，所述小型沉淀池与进水口连接，所述小型沉淀池的出液口通过进液泵连接到浮选器的进液口，所述浮选器出液口连接到过滤池的进液口，所述过滤池的出液口连接到磁选箱的进液口，所述磁选箱的出液口连接到离子交换器的进液口，所述离子交换器的出液口连接到紫外线杀菌箱的进液口，所述紫外线杀菌箱的出液口与出水阀连接;所述小型沉淀池设有至少两个，小型沉淀池的出液口连接有单独的进液泵;所述过滤池内部安装有滤芯，所述磁选箱内部装有磁芯，所述紫外线杀菌箱顶部安装有紫外线灯，该处理设备能够通过多次过滤，有效的除去污水中的悬浮物、重金属等杂质，净化效果好，净化效率高，设备稳定先进，运行成本低。
权利要求书
1.一种新型的水处理设备，其特征是，由进水口(1)、小型沉淀池(2)、进液泵(3)、浮选器(4)、过滤池(5)、滤芯(6)、磁选箱(7)、磁芯(8)、四通阀(9)、小型冲洗泵(10)、离子交换器(11)、紫外线灯(12)、紫外线杀菌箱(13)和出水阀(14)组成;所述小型沉淀池(2)与进水口(1)连接，所述小型沉淀池(2)的出液口通过进液泵(3)连接到浮选器(4)的进液口，所述浮选器(4)出液口连接到过滤池(5)的进液口，所述过滤池(5)的出液口连接到磁选箱(7)的进液口，所述磁选箱(7)的出液口连接到离子交换器(11)的进液口，所述离子交换器(11)的出液口连接到紫外线杀菌箱(13)的进液口，所述紫外线杀菌箱(13)的出液口与出水阀(14)连接;所述小型沉淀池(2)设有至少两个，小型沉淀池(2)的出液口连接有单独的进液泵(3);所述过滤池(5)内部安装有滤芯(6)，所述磁选箱(7)内部装有磁芯(8)，所述紫外线杀菌箱(13)顶部安装有紫外线灯(12);所述冲洗泵(10)通过四通阀(9)和管道分别连接过滤池(5)、磁选箱(7)和离子交换器(11)。
说明书
一种新型的水处理设备
技术领域
本发明涉及水处理领域，具体是一种新型的水处理设备。
背景技术
随着社会的发展和工业的不断进步，城市中生活污水、有机工业废水等的排放量越来越大，现在很多城市普遍存在淡水资源不足的问题。目前解决这些地方缺水问题的方法主要是通过海水淡化或是城市污水净化两种方法。现有技术中，城市污水净化系统普遍存在净化效率低、净化污水能耗大、设备使用寿命短、自动化程度低、污水处理成本高等缺陷。而对于一些对水体净化标准有更高要求的特殊场所，如生活用水、游泳池、温泉或者高等水产养殖水体等，一般的污水净化设备也难以满足净化要求，即使满足其要求，使得其耗能高以及处理成本非常高，不能满足现代化可持续发展的要求。
发明内容
本发明的目的在于提供一种净化效果好、运行稳定的一种新型的水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

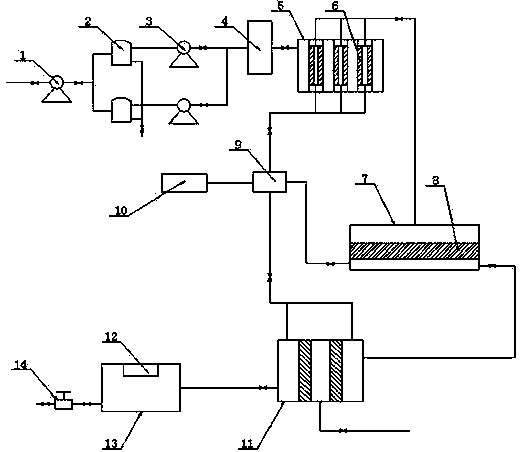

一种新型的水处理设备，其特征是，由进水口(1)、小型沉淀池(2)、进液泵(3)、浮选器(4)、过滤池(5)、滤芯(6)、磁选箱(7)、磁芯(8)、四通阀(9)、小型冲洗泵(10)、离子交换器(11)、紫外线灯(12)、紫外线杀菌箱(13)和出水阀(14)组成;所述小型沉淀池(2)与进水口(1)连接，所述小型沉淀池(2)的出液口通过进液泵(3)连接到浮选器(4)的进液口，所述浮选器(4)出液口连接到过滤池(5)的进液口，所述过滤池(5)的出液口连接到磁选箱(7)的进液口，所述磁选箱(7)的出液口连接到离子交换器(11)的进液口，所述离子交换器(11)的出液口连接到紫外线杀菌箱(13)的进液口，所述紫外线杀菌箱(13)的出液口与出水阀(14)连接;所述小型沉淀池(2)设有至少两个，小型沉淀池(2)的出液口连接有单独的进液泵(3);所述过滤池(5)内部安装有滤芯(6)，所述磁选箱(7)内部装有磁芯(8)，所述紫外线杀菌箱(13)顶部安装有紫外线灯(12);所述冲洗泵(10)通过四通阀(9)和管道分别连接过滤池(5)、磁选箱(7)和离子交换器(11)。
所述的离子交换器(11)可以去除水中钙离子和镁离子，使水变软，启到软化的作用，便于人们使用。
所述的磁芯(8)可以吸附重金属杂物。
与现有技术相比，本发明的有益效果是：该处理器能够通过多次过滤，有效的除去污水中的悬浮物、重金属等杂质，处理后的污水水质更好，净化效果好，净化效率高，设备稳定先进，运行成本低。
