申请日2015.01.07
公开(公告)日2015.06.24
IPC分类号C02F1/00
摘要
本实用新型公开了检修方便的一体化污水处理设备罐体，包括罐体、密封垫、上盖，罐体为圆弧箱式，内依次设有管道连通的污水仓、净化仓一、净化仓二、处理后水仓，各水仓用过水管连通，罐体为上下分体式，有四个上盖，上盖与罐体中间设密封垫，上盖顶部设观察孔，污水通过进水管进入污水仓后，通过过水管进入净化仓一处理后，通过隔板二通孔流入净化仓二再净化，净化后的水流入处理后水仓，通过出水管排出，本实用新型为上下分体式，上盖和罐体为紧固连接式，中间有密封垫防泄漏，需维修或更换净化材料时可拆卸上盖，便于周期检查和维修。
权利要求书

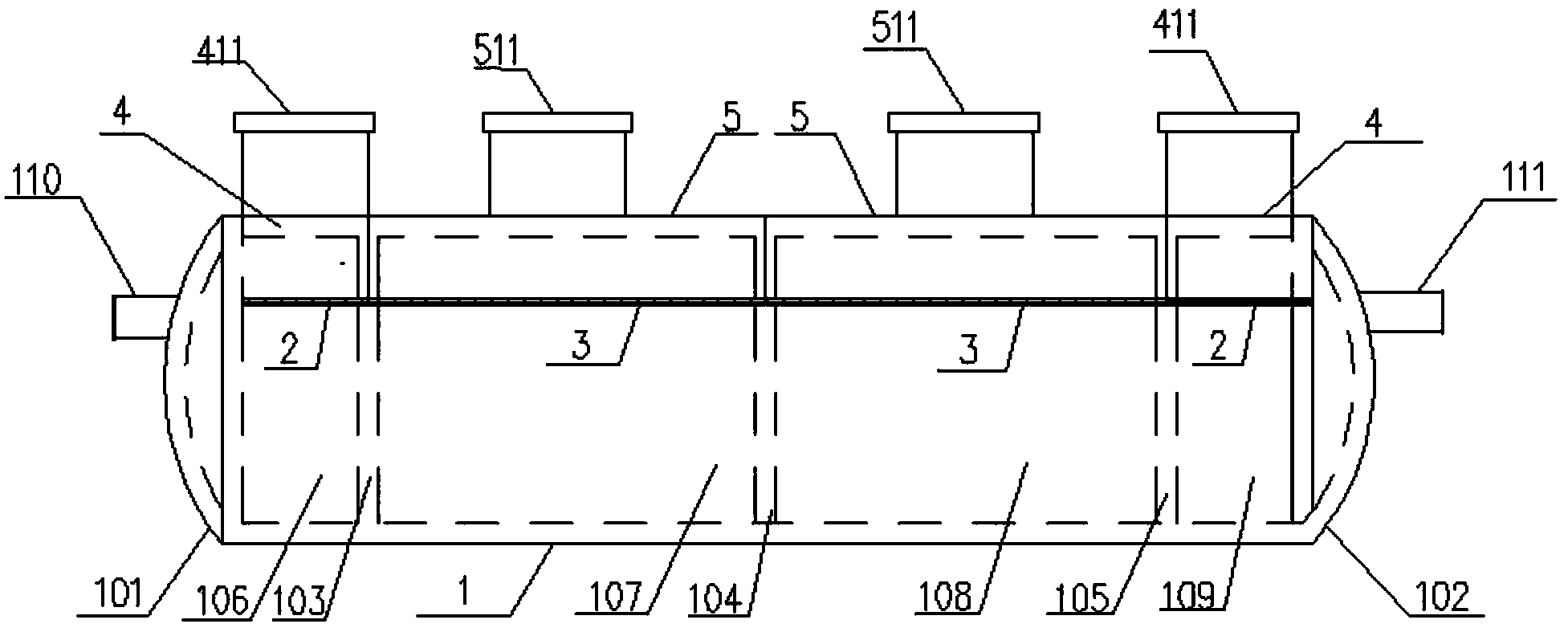

1.检修方便的一体化污水处理设备罐体，其特征在于：包括罐体(1)、密 封垫一(2)二件、密封垫二(3)二件、上盖一(4)二件、上盖二(5)二件，所述罐 体(1)为方形桶状，右侧设右圆弧盖(102)，左侧设左圆弧盖(101)，所述左圆弧 盖(101)外设的进水管(110)连接过水管一(1062)连通右边的污水仓(106)，所述 污水仓(106)与右边的净化仓一(107)中间设隔板一(103)，所述净化仓一(107) 右边设净化仓二(108)，中间设隔板二(104)，所述净化仓二(108)与右侧的处理 后水仓(109)中间设隔板三(105)，所述隔板三(105)上设过水管三(1092)两个水 仓连通，所述处理后水仓(109)连通设在右圆弧盖(102)上设的出水管(111)，所 述罐体(1)上从左往右依次设密封面一(1061)、密封面二(1071)、密封面 三(1081)、密封面四(1091)，所述密封面一(1061)、密封面二(1071)、 密封面三(1081)、密封面四(1091)上各设密封垫一(2)、密封垫二(3)， 把上盖一(4)二件分别固定在污水仓(106)和净化仓一(107)上，上盖二(5) 二件分别固定在净化仓一(107)与净化仓二(108)上。
2.如权利要求1所述检修方便的一体化污水处理设备罐体，其特征在于： 所述污水仓(106)与右边的净化仓一(107)中间设隔板一(103)上设两个仓位连 通的过水管二(1072)。
3.如权利要求1所述检修方便的一体化污水处理设备罐体，其特征在于： 所述隔板二(104)上设若干个过水孔(1082)。
4.如权利要求1所述检修方便的一体化污水处理设备罐体，其特征在于： 所述密封垫一(2)外形与密封面一(1061)、密封面四(1091)尺寸一致，四角各设 通孔四(21)，中间为掏空档(22)，两侧为密封面五(23)。
5.如权利要求1所述检修方便的一体化污水处理设备罐体，其特征在于： 所述密封垫二(3)外形与密封面二(1071)、密封面三(1081)一致，四角各设通孔 三(31)，中间设空挡(32)，两侧为密封面(33)。
6.如权利要求1所述检修方便的一体化污水处理设备罐体，其特征在于： 所述上盖一(4)顶部设观察孔一(41)，所述观察孔一(41)内设观察通道一(412)， 所述观察通道一(412)上设盖一(411)，观察孔一(41)底部连接外圆弧面一 (413)，所述外圆弧面一(413)四角设平台一(43)，所述平台一(43)上设通孔一 (44)，内部设内圆弧面一(414)，所述内圆弧面一(414)向外延伸至拼装 面一(416)构成内圆弧腔一(415)。
7.如权利要求1所述检修方便的一体化污水处理设备罐体，其特征在于： 所述上盖二(5)顶部设观察孔二(51)，所述观察孔二(51)内设观察通道二 (512)，所述观察通道二(512)上设盖二(511)，观察孔二(51)底部连接 外圆弧面二(513)，所述外圆弧面二(513)四角设平台二(53)，所述平台 二(53)上设通孔二(54)，内部设内圆弧二(514)，所述内圆弧二(514) 向外延伸至拼装面二(516)构成圆弧内腔二(515)。
8.如权利要求1所述检修方便的一体化污水处理设备罐体，其特征在于： 所述罐体(1)底部左、中、右各设有支撑支架(6)。
说明书
检修方便的一体化污水处理设备罐体
技术领域
本实用新型涉及一种生活污水的处理设备，尤其是检修方便的一体化污水 处理设备罐体。
背景技术
目前的一体化污水处理设备弹性填料或组合填料，为固定式的填料，填料 外用支架固定，仅凭顶部预留的检修口(实际上只是观察口)均无法实现填料 的检修和更换，使用时间长了，污水处理效果大大下降，或者污垢直接引起堵 塞。
实用新型内容
本实用新型的目的在于克服上述现有技术的不足，提供检修方便的一体化 污水处理设备罐体，为上下分离式，采用上盖固定拼装式，中间加密封垫防泄 漏，使用一定时间后需更换填料系统或周期性检修，把上盖拿掉，便于维修人 员操作，更换内部组件方便。
为达到上述目的，本实用新型的技术方案是：检修方便的一体化污水处理 设备罐体，包括罐体、密封垫一二件、密封垫二二件、上盖一二件、上盖二二 件，所述罐体为方形桶状，右侧设右圆弧盖，左侧设左圆弧盖，所述左圆弧盖 外设的进水管连接过水管一连通右边的污水仓，所述污水仓与右边的净化仓一 中间设隔板一，所述净化仓一右边设净化仓二，中间设隔板二，所述净化仓二 与右侧的处理后水仓中间设隔板三，所述隔板三上设过水管三两个水仓连通， 所述处理后水仓连通设在右圆弧盖上设的出水管，所述罐体上从左往右依次设 密封面一、密封面二、密封面三、密封面四，所述密封面一、密封面二、密封 面三、密封面四上各设密封垫一、密封垫二，把上盖一二件分别固定在污水仓 和净化仓一上，上盖二二件分别固定在净化仓一与净化仓二上。
进一步设置，所述污水仓与右边的净化仓一中间设隔板一上设两个仓位连 通的过水管二。
进一步设置，所述隔板二上设若干个过水孔。
进一步设置，所述密封垫一外形与密封面一、密封面四尺寸一致，四角各 设通孔四，中间为掏空档，两侧为密封面五。
进一步设置，所述密封垫二外形与密封面二、密封面三一致，四角各设通 孔三，中间设空挡，两侧为密封面。
进一步设置，所述上盖一顶部设观察孔一，所述观察孔一内设观察通道一， 所述观察通道一上设盖一，观察孔一底部连接外圆弧面一，所述外圆弧面一四 角设平台一，所述平台一上设通孔一，内部设内圆弧面一，所述内圆弧面一向 外延伸至拼装面一构成内圆弧腔一。
进一步设置，所述上盖二顶部设观察孔二，所述观察孔二内设观察通道二， 所述观察通道二上设盖二，观察孔二底部连接外圆弧面二，所述外圆弧面二四 角设平台二，所述平台二上设通孔二，内部设内圆弧二，所述内圆弧二向外延 伸至拼装面二构成圆弧内腔二。
进一步设置，所述罐体底部左、中、右各设有支撑支架。
本实用新型的有益效果是：污水仓、净化仓一、净化仓二、处理后水仓上 部分别用上盖一、上盖二、上盖二、盖一盖式拼装，维修货更换填料内部填料 组件时可以拆卸，利于维修和更换部件;拼装面加装规格相符的密封垫二、密 封垫一，能防止拼装面的液体泄漏;上盖一、上盖二顶部设观察孔，便于日常 的周期检查和观测。
