申请日2015.01.06
公开(公告)日2015.04.29
IPC分类号C02F11/00; B01F7/26
摘要
本发明公开了一种用于污泥处置的垂直升降型搅拌装置，包括：搅拌桶，所述搅拌桶包括桶底、桶壁及桶盖，所述桶盖的上方设有支架及机头，所述机头包括马达、减速器、搅拌轴及搅拌轴升降装置，所述搅拌轴上设有第一搅拌圆盘及第二搅拌圆盘，所述搅拌轴升降装置包括：第一升降箱体支撑杆、第二升降箱体支撑杆、升降箱体、转动轴及转动圆头杆，所述升降箱体的中央设有矩形槽，所述转动圆头杆安装于升降箱体的矩形槽内，所述转动圆头杆的端面与转动轴的端面通过连杆连接，所述转动圆头杆绕着转动轴的圆心做旋转运动的同时在升降箱体的矩形槽内作左右来回往复运动，所述升降箱体与减速器及搅拌轴焊接在一起，从而可使物体搅拌更加均匀，提高工作效率。
权利要求书

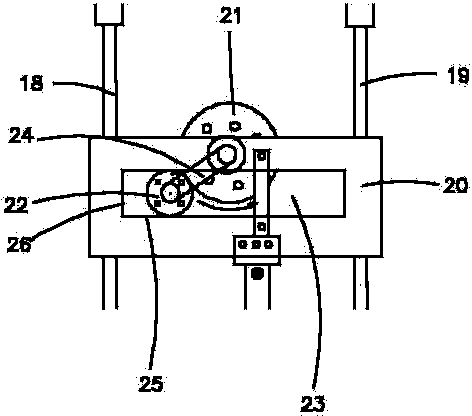

1.一种用于污泥处置的垂直升降型搅拌装置，其特征在于，包括：搅拌桶，所述搅拌桶包括桶底、桶壁及桶盖，所述搅拌桶内设有桶腔，所述桶盖的上方设有支架及由支架支撑的机头，所述机头包括马达、减速器、搅拌轴及搅拌轴升降装置，所述搅拌轴穿过桶盖延伸到桶腔内，所述搅拌轴的末端设有第一搅拌圆盘及第二搅拌圆盘，搅拌轴由马达驱动其旋转，所述搅拌轴升降装置包括：第一升降箱体支撑杆、第二升降箱体支撑杆、升降箱体、转动轴及转动圆头杆，所述升降箱体安装于第一升降箱体支撑杆及第二升降箱体支撑杆上，所述升降箱体呈矩形设置，所述升降箱体的中央设有矩形槽，所述转动圆头杆安装于升降箱体的矩形槽内，所述转动圆头杆的端面与转动轴的端面通过连杆连接，所述矩形槽设有长边及短边，所述短边的长度与转动圆头杆的直径等长，所述升降箱体相对于第一升降箱体支撑杆及第二升降箱体支撑杆作上下运动，所述转动圆头杆绕着转动轴的圆心做旋转运动的同时在升降箱体的矩形槽内作左右来回往复运动，所述升降箱体与减速器及搅拌轴焊接在一起，所述第一搅拌圆盘包括第一外圆盘及设置于第一外圆盘内的数个第一叶片，所述第二搅拌圆盘设置于第一搅拌圆盘的下方，所述第二搅拌圆盘包括第二外圆盘及设置于第二外圆盘内的数个第二叶片。
2.如权利要求1所述的一种用于污泥处置的垂直升降型搅拌装置，其特征在于：所述搅拌桶呈圆柱形设置，所述桶盖上设有污泥进口。
3.如权利要求1所述的一种用于污泥处置的垂直升降型搅拌装置，其特征在于：所述第一升降箱体支撑杆及第二升降箱体支撑杆均为圆杆。
说明书
一种用于污泥处置的垂直升降型搅拌装置
技术领域
本发明涉及一种搅拌装置，尤其涉及一种用于污泥处置的垂直升降型搅拌装置。
背景技术
近年来的经济快速发展及城镇一体化建设的提速，我国面临着十分严峻的水环境及污泥围城，作为水处理配套领域的污泥处置及相关领域将承担着城市环境改善的重要任务。在污泥处置中，经常需要使用到搅拌机对污泥进行搅拌，现有技术中的搅拌机的搅拌杆长度较为固定、叶片的位置也较为固定，由于搅拌杆在搅拌桶内无法上下移动，因此导致搅拌的物体混合不均匀，为了解决这一技术问题，人们后来发明了电动推杆式搅拌器及气缸驱动式搅拌器来实现搅拌杆上下移动，以使物体上下混合均匀，但是该种电动推杆式搅拌器及气缸驱动式搅拌器不仅耗电高、投入的成本高，而且一旦损坏维修起来较为困难。
因此，有必要提供一种解决上述技术问题的机械式垂直升降型搅拌装置。
发明内容
本发明所要解决的技术问题是：提供一种结构简单、维修方便的机械式垂直升降型搅拌装置。
为实现上述目的，本发明采用的技术方案是：一种用于污泥处置的垂直升降型搅拌装置，包括：搅拌桶，所述搅拌桶包括桶底、桶壁及桶盖，所述搅拌桶内设有桶腔，所述桶盖的上方设有支架及由支架支撑的机头，所述机头包括马达、减速器、搅拌轴及搅拌轴升降装置，所述搅拌轴穿过桶盖延伸到桶腔内，所述搅拌轴的末端设有第一搅拌圆盘及第二搅拌圆盘，搅拌轴由马达驱动其旋转，所述搅拌轴升降装置包括：第一升降箱体支撑杆、第二升降箱体支撑杆、升降箱体、转动轴及转动圆头杆，所述升降箱体安装于第一升降箱体支撑杆及第二升降箱体支撑杆上，所述升降箱体呈矩形设置，所述升降箱体的中央设有矩形槽，所述转动圆头杆安装于升降箱体的矩形槽内，所述转动圆头杆的端面与转动轴的端面通过连杆连接，所述矩形槽设有长边及短边，所述短边的长度与转动圆头杆的直径等长，所述升降箱体相对于第一升降箱体支撑杆及第二升降箱体支撑杆作上下运动，所述转动圆头杆绕着转动轴的圆心做旋转运动的同时在升降箱体的矩形槽内作左右来回往复运动，所述升降箱体与减速器及搅拌轴焊接在一起，所述第一搅拌圆盘包括第一外圆盘及设置于第一外圆盘内的数个第一叶片，所述第二搅拌圆盘设置于第一搅拌圆盘的下方，所述第二搅拌圆盘包括第二外圆盘及设置于第二外圆盘内的数个第二叶片。
优选地，在上述的一种用于污泥处置的垂直升降型搅拌装置中，所述搅拌桶呈圆柱形设置，所述桶盖上设有污泥进口。
优选地，在上述的一种用于污泥处置的垂直升降型搅拌装置中，所述第一升降箱体支撑杆及第二升降箱体支撑杆均为圆杆。
本发明的有益效果为：本发明中的垂直升降型搅拌装置能耗低，比现有搅拌机节能80%以上，本发明通过采用机械式的搅拌杆升降装置不仅降低了成本，而且易于维修，大大提高了生产效率，另外通过设置第一搅拌圆盘及第二搅拌圆盘使得污泥搅拌更为均匀，加快污泥消化速度。
