申请日2015.01.07
公开(公告)日2016.08.03
IPC分类号C02F9/08; C02F1/32
摘要
本发明属于零排放技术领域，尤其涉及一种零排放废水回收装置，包括废水箱、水泵、铬漂洗水浓缩罐、第一调节阀、陶瓷净化装置、第二调节阀、交换器、紫外线消毒装置、离子分离器、第三调节阀、一级超滤装置、二级超滤装置、回收水箱、排污箱，所述废水箱连接水泵，所述水泵连接铬漂洗水浓缩罐，所述铬漂洗水浓缩罐分别连接第一调节阀和陶瓷净化装置，所述陶瓷净化装置连接第二调节阀，所述第二调节阀连接交换器，所述交换器连接紫外线消毒装置，所述紫外线消毒装置连接离子分离器，所述离子分离器连接第三调节阀。本发明使废水中的重金属液体与铬漂洗水反应并沉淀下来，便于分离水中的重金属，其环保效果好。
权利要求书

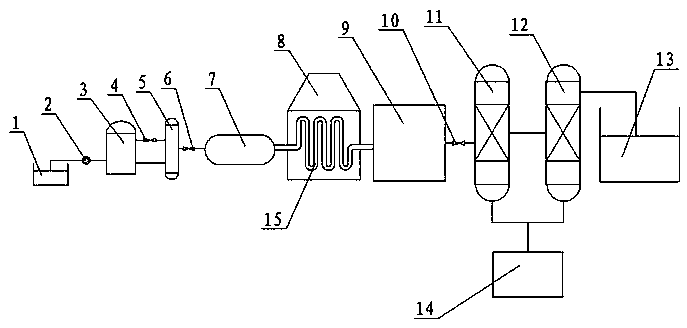

1.一种零排放废水回收装置，其特征在于：包括废水箱、水泵、铬漂洗水浓缩罐、第一调节阀、陶瓷净化装置、第二调节阀、交换器、紫外线消毒装置、离子分离器、第三调节阀、一级超滤装置、二级超滤装置、回收水箱、排污箱，所述废水箱连接水泵，所述水泵连接铬漂洗水浓缩罐，所述铬漂洗水浓缩罐分别连接第一调节阀和陶瓷净化装置，所述陶瓷净化装置连接第二调节阀，所述第二调节阀连接交换器，所述交换器连接紫外线消毒装置，所述紫外线消毒装置连接离子分离器，所述离子分离器连接第三调节阀，所述第三调节阀连接一级超滤装置，所述一级超滤装置连接二级超滤装置，所述二级超滤装置的排污端连接一级超滤装置的排污端且都连接排污箱，其回水端连接回收水箱。
2.根据权利要求1所述的一种零排放废水回收装置，其特征在于：所述紫外线消毒装置内设有紫外线消毒管。
3.根据权利要求1所述的一种零排放废水回收装置，其特征在于：所述一级超滤膜装置内设有超滤膜。
说明书
一种零排放废水回收装置
技术领域
本发明属于零排放技术领域，尤其涉及一种零排放废水回收装置。
背景技术
目前，电泳喷涂技术应用越来越广泛，电泳喷涂技术变得越来越普及，己逐步取代了常规的表面涂装技术，并成为当今世界最重要的涂装技术方式一种。电泳喷涂技术在生产过程中产生大量的废水，通常这些废水都是直接排放到污水处理站中进行处理，但是其具有电镀液的成本升高、生产线的用水量大、污水处理量大、污水处理站占地广，污水站的建设、使用和维护成本高、不利于环保等缺点。
发明内容
本发明提供一种零排放废水回收装置，以解决上述背景技术中传统的污水处理站，维护成本高、不利于环保的问题。
本发明所解决的技术问题采用以下技术方案来实现：本发明提供一种零排放废水回收装置，其特征在于：包括废水箱、水泵、铬漂洗水浓缩罐、第一调节阀、陶瓷净化装置、第二调节阀、交换器、紫外线消毒装置、离子分离器、第三调节阀、一级超滤装置、二级超滤装置、回收水箱、排污箱，所述废水箱连接水泵，所述水泵连接铬漂洗水浓缩罐，所述铬漂洗水浓缩罐分别连接第一调节阀和陶瓷净化装置，所述陶瓷净化装置连接第二调节阀，所述第二调节阀连接交换器，所述交换器连接紫外线消毒装置，所述紫外线消毒装置连接离子分离器，所述离子分离器连接第三调节阀，所述第三调节阀连接一级超滤装置，所述一级超滤装置连接二级超滤装置，所述二级超滤装置的排污端连接一级超滤装置的排污端且都连接排污箱，其回水端连接回收水箱。
所述紫外线消毒装置内设有紫外线消毒管。
所述一级超滤膜装置内设有超滤膜。
本发明的有益效果为：
1本专利的废水箱经过水泵的压力，流入铬漂洗水浓缩罐，在由铬漂洗水浓缩罐流入陶瓷净化装置内净化，在流入交换器内使其反应生成沉淀，在经过紫外线消毒管进行杀毒，在经过离子分离器分离，再由两个超滤膜分离装置将杂质过滤到排污箱内，最后将过滤好的回收水排入回收水箱。
2本专利加入铬漂洗水浓缩罐，使废水中的重金属液体与铬漂洗水反应并沉淀下来，便于分离水中的重金属，其环保效果好。
3本专利采用多个调节阀的设计，便于各项不同工作的整体控制，当某一环节出问题时，停止调节阀，并进行维修，大大降低其维修成本。
4本专利的实现了前处理废水的微量排放和重金属废水的零排放即无污水排放，不污染环境、利于环保，同时降低企业的运行成本。
5本专利的采用两个超滤膜分离装置的设计，将处理好的废水中的杂质进行过滤分离开来，最终实现废水回收利用零排放。
