申请日2015.01.07
公开(公告)日2015.08.05
IPC分类号C02F11/12
摘要
本实用新型提出一种用于污泥干化的控制装置，它包括调质控制部件，其用于控制调质剂与污泥的混合。脱水控制部件，其用于控制对调质的污泥的脱水。进料控制部件，其用于控制脱水的污泥通过进料口进入污泥干化机的第一干燥室的量。翻动装置控制部件，其用于控制设置在污泥干化机的第一干燥室中的翻动装置，其包括转动轴和围绕转动轴旋转的翻动组件。第一出料控制部件，其用于控制第一出料口，以使在第一干燥室内干燥完的污泥从第一出料口排出。进风控制部件其用于控制鼓风装置以使干燥气体通过设置在污泥干化机的壳体上的进风口进入第二干燥室。
权利要求书
1.一种用于在污泥干燥过程中处理和输送污泥的控制装置，所述控制装置包括：
调质控制部件，所述调质控制部件用于控制调质剂与污泥的混合，以改善污泥的脱水性;
脱水控制部件，所述脱水控制部件用于控制对调质的污泥的脱水，以降低所述污泥的含水率;
进料控制部件，所述进料控制部件用于控制脱水的污泥通过进料口进入污泥干化机的第一干燥室的量;
翻动装置控制部件，所述翻动装置控制部件用于控制设置在干化机的第一干燥室中的用于翻动污泥的翻动装置，其中，所述翻动装置包括转动轴和围绕所述转动轴旋转的翻动组件，以便所述翻动组件可以翻动、剪切和破碎脱水的污泥;以及
第一出料控制部件，所述第一出料控制部件用于控制第一出料口，以使在所述第一干燥室内干燥完的污泥从所述第一出料口排出。
2.根据权利要求1所述的控制装置，其特征在于，其还包括破碎控制部件，所述破碎控制部件用于控制对脱水的污泥的破碎，并使破碎后的污泥碎块进入到所述污泥干化机的所述进料口。
3.根据权利要求1或2所述的控制装置，其特征在于，其还包括第二出料控制部件，所述第二出料控制部件用于控制第二出料口，以使通过用于分隔第一干燥室和所述第二干燥室的分隔壁上的连通口从所述第一干燥室泄漏到所述第二干燥室内的污泥从所述第二出料口排出。
说明书
污泥干化的控制装置
技术领域
本发明涉及污泥干化领域，总体而言，涉及一种用于污泥干化过 程的控制装置，且具体地涉及一种用于底部干燥室污泥干化的控制装 置。
背景技术
在现代城市中污水的处理是必不可少的，而随着污水的处理会产 生大量的污泥。目前，污水处理厂一般采用浓缩或脱水的方法对污泥 进行前期处理，以便将污泥的含水率从90%以上降低到60-80%，之后 对经处理过的污泥进行填埋、固化或干化处理。填埋易使污泥发酵而 出现二次污染环境的问题，而现有的固化或干化设备通常干化效率低 且能源消耗大，难以实现在降低污泥含水率的同时也能处理大量的污 泥。通常需要经过多个污泥处理过程才能将污泥的含水率从90%以上降 低到40-60%，而这些污泥处理过程都是在各个设备中单独完成的。这 些污泥处理设备具有体积大、布置分散、功能单一以及能耗大等缺陷。
中国发明专利申请(CN101186422A)提出了一种闭式多室流化床 污泥干燥方法。这种方法中所采用的流化床不仅消耗能源且效率很低， 难以实现连续且大规模的污泥干化处理。
中国实用新型专利(CN203319838U)提出了一种污泥固化处理搅 拌机。这种搅拌机通过将添加剂掺混到污泥中降低污泥的含水率，不 仅增加了污泥的量，而且还导致固化后的污泥不能再利用。
由于污泥具有粘性强、易结块、难破碎的特性，现有的污泥干化 设备难以实现对这类污泥进行大规模地干化处理以降低污泥的含水 率。目前没有一种污泥干化设备可以将含水率90%以上的污泥直接转化 为含水率在40%以下的污泥，而且也没有任何用于控制这样一种污泥干 化设备的控制装置。
发明内容
本发明提出了一种用于污泥干化的控制装置，通过控制装置对各 个污泥干化机的控制可以实现灵活简便且快速有效的污泥干化过程， 从而提高了污泥干燥效率。

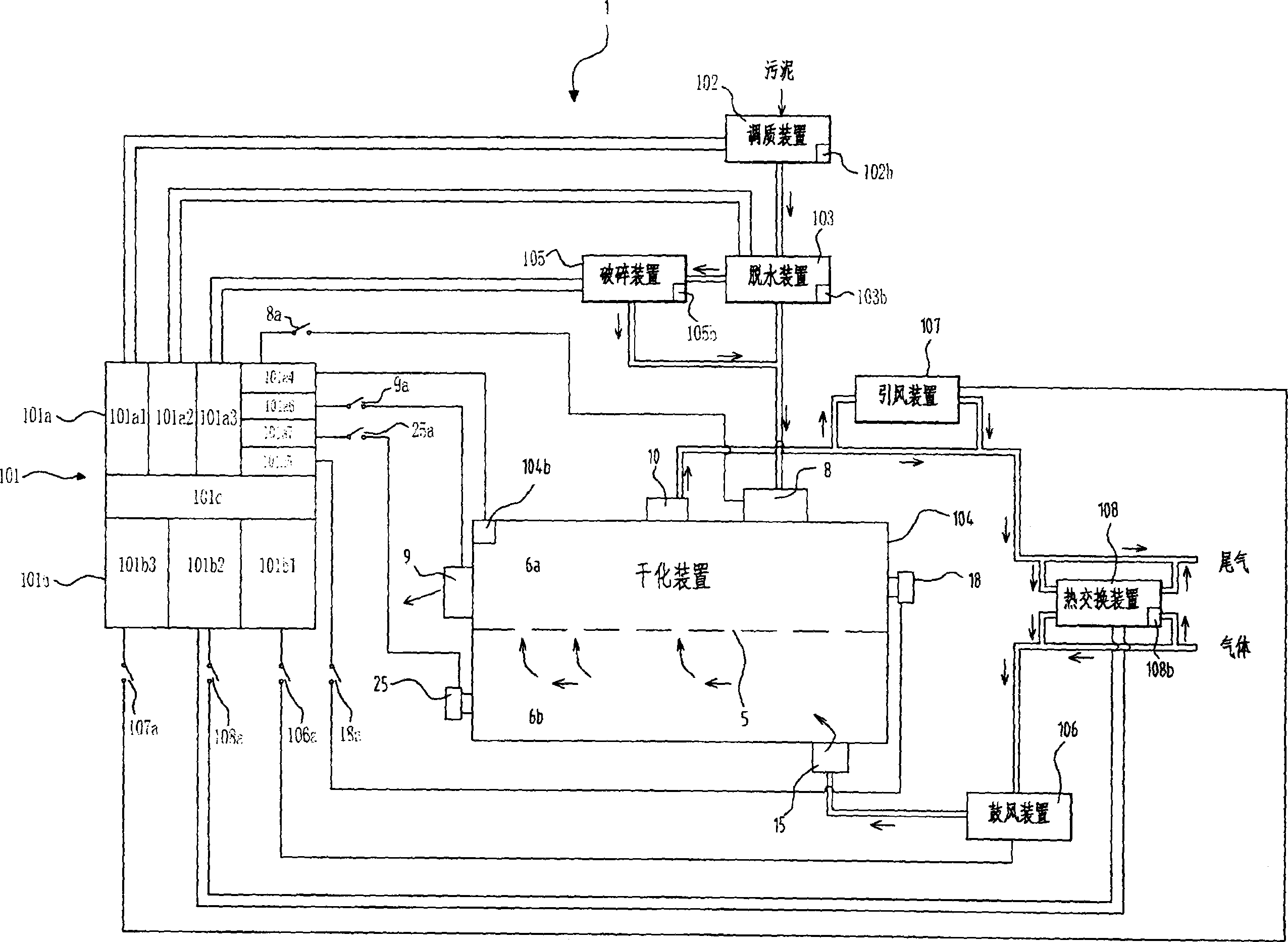

在本发明的用于污泥干化的控制装置中，通过对调质装置、脱水 装置、干化机、进料口、翻动装置、第一排料口和鼓风装置的控制使 得污泥的干化过程变得灵活有序、稳定可靠，而通过结合对如破碎装 置、引风装置、热交换装置和第二排料口的控制可以使污泥在从液态 或半固态污泥转变到含水率40%以下的污泥的过程中不仅能够节省能 源、提高效率，而且还可以实现大规模标准化的污泥干燥处理。
在本发明的用于在污泥干燥过程中处理和输送污泥的控制装置 中，通过对调质装置、脱水装置、干化机、进料口、翻动装置和第一 排料口的控制可以按照需要实施污泥的干化过程，以适用不同的污泥 干化机，而通过结合对如破碎装置和第二排料口的控制可以使污泥的 干化过程更加完善，且有助于提高污泥的干化效率。
在本发明用于在污泥干燥过程中输送干燥气体的控制装置中可以 适用于不同的污泥干化过程，通过对翻动装置和鼓风装置的控制可以 有效地配置现有设备并实施干燥气体的输送以促进污泥的干化过程， 而且通过结合对如引风装置和热交换装置的控制更为有效地输送干燥 气体并可以灵活地配置到不同的污泥干化设备中，从而可以节省能源、 提高效率。
本发明的上述装置可以应用到底部干燥式污泥干化机中，并通过 设置在污泥干化机的第一干燥室内的翻动装置的翻动组件的翻动以及 翻动组件上的叶片或棘齿对污泥的翻动、剪切和破碎，使污泥与干燥 气体充分地接触，从而解决了污泥在干燥过程中存在的内、外部干燥 程度不均匀的问题，其中，干燥气体通过设置在用于分隔第一干燥室 和第二干燥室的分隔壁上形成的连通口或连通口上方的桥形件与分隔 壁形成的侧开口由第二干燥室进入到第一干燥室，而且，翻动组件的 叶片或棘齿的前端对连通口或侧开口附近的污泥的刮除不仅提高了干 燥气体与污泥的接触频率，也促进了污泥从团状体或碎块向颗粒状和 粉粒状转变，加快了污泥的干燥。
