申请日2015.01.07
公开(公告)日2015.08.05
IPC分类号C02F11/12
摘要

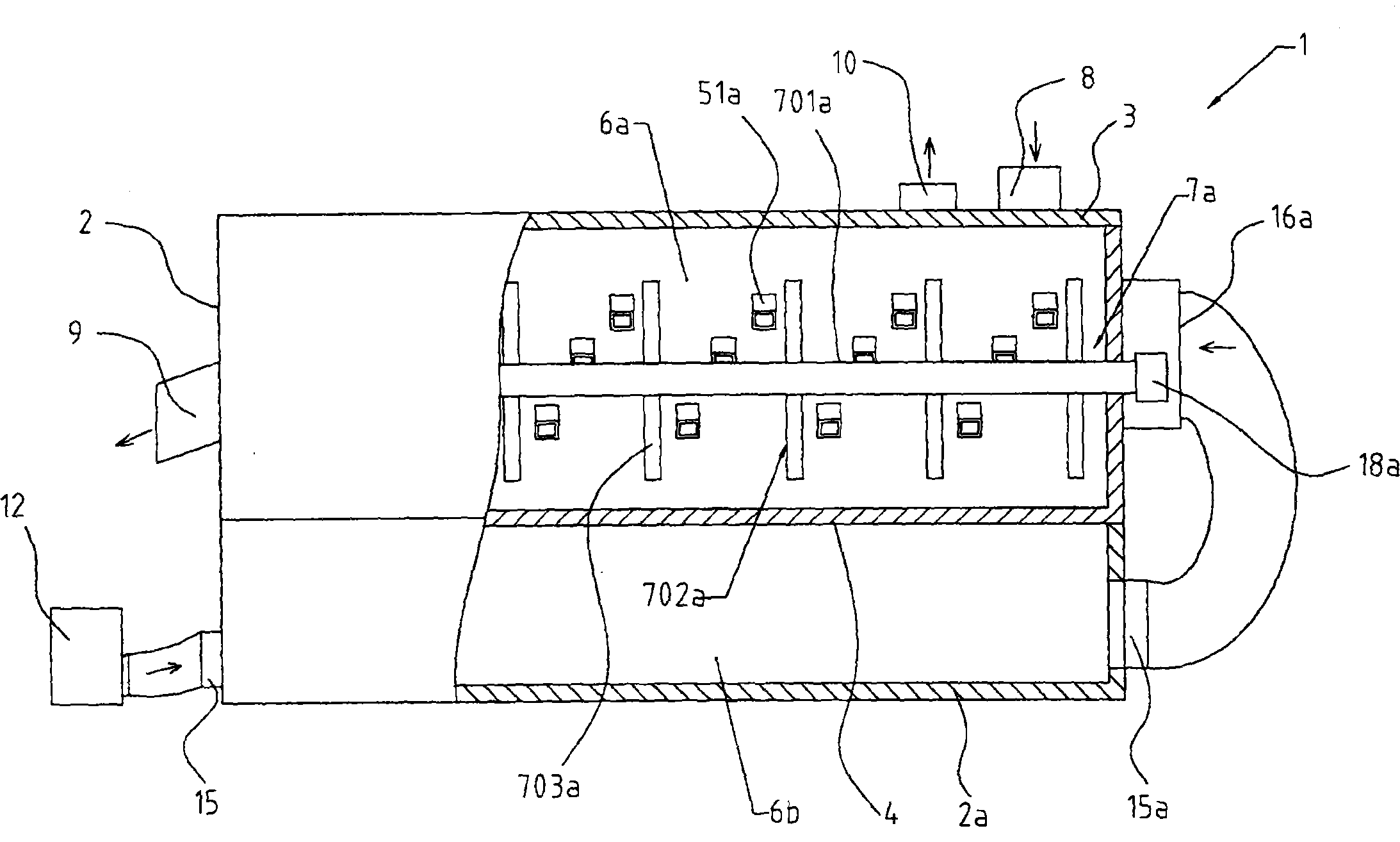

本实用新型提出一种直接进风式污泥干化装置，它包括壳体，在壳体内设有分隔壁，以将壳体内的空间分隔成第一干燥室和第二干燥室。设置在第一干燥室的上部的进料口和气体出口，和设置在第一干燥室的周向壁上的出料口。设置在第二干燥室的周向壁或底部的气体进口和出气口。设置在第一干燥室内的污泥翻动装置，其包括转动轴和固定在转动轴上的翻动组件。设置在第一干燥室的侧壁外侧的分配室，其具有进气口且与第一干燥室相邻的侧壁具有通孔，且第一干燥室的侧壁上具有通孔。第一干燥室的侧壁上的通孔与分配室的侧壁上的通孔连通，和第二干燥室的出气口与分配室的进气口连通。
权利要求书
1.一种直接进风式污泥干化装置，所述污泥干化装置包括：
壳体，其中，在所述壳体内设有分隔壁，以将所述壳体内的空间分隔成第一干燥室和第二干燥室;
设置在所述第一干燥室的上部的用于待干燥的污泥的进料口和用于排出干燥污泥后的干燥气体的气体出口，和设置在所述第一干燥室的周向壁上的用于干燥后的污泥的出料口;
设置在所述第二干燥室的周向壁或底部的用于要干燥污泥的干燥气体的气体进口和至少一个出气口;
设置在所述第一干燥室内的至少一个污泥翻动装置，其中，所述至少一个污泥翻动装置包括转动轴和固定在所述转动轴上的至少一个翻动组件;
设置在所述第一干燥室的侧壁外侧的至少一个分配室，其中，所述至少一个分配室具有至少一个进气口，且其与所述第一干燥室相邻的侧壁具有至少一个通孔，且所述第一干燥室的所述侧壁上具有至少一个通孔;以及
所述第一干燥室的所述侧壁上的所述至少一个通孔与所述至少一个分配室的所述侧壁上的所述至少一个通孔连通，和所述第二干燥室的所述至少一个出气口与所述至少一个分配室的所述至少一个进气口连通。
2.根据权利要求1所述的污泥干化装置，其特征在于，所述至少一个污泥翻动装置的所述至少一个翻动组件具有从所述转动轴径向向外延伸的至少一个叶片或棘齿，其中，所述至少一个叶片或棘齿可以翻动、剪切和破碎所述第一干燥室内的污泥。
3.根据权利要求1所述的污泥干化装置，其特征在于，所述至少一个分配室与所述第一干燥室平行设置，其中，至少一个出气管将所述第一干燥室的所述侧壁上的所述至少一个通孔与所述至少一个分配室的所述侧壁上的所述至少一个通孔连通，用以使干燥气体从所述至少一个分配室进入所述第一干燥室。
4.根据权利要求1所述的污泥干化装置，其特征在于，其还包括用于清理污泥的清理口，其中，所述清理口可以设置在所述第二干燥 室的周向壁或底部上。
5.根据权利要求1所述的污泥干化装置，其特征在于，所述至少一个污泥翻动装置包括两个污泥翻动装置，其中，每个污泥翻动装置包括多个翻动组件，其中，所述至少两个污泥翻动装置中的一个污泥翻动装置的多个翻动组件与另一个的多个翻动组件彼此交错布置。
6.根据权利要求1所述的污泥干化装置，其特征在于，所述至少一个通孔包括多个通孔，其中，所述多个通孔以多排的方式布置，其中，所述多排中的每一排中的多个通孔以相同或不同的间隔布置。
7.根据权利要求6所述的污泥干化装置，其特征在于，以多排的方式布置的所述多个通孔中的每个通孔内设有出气管，其中所述出气管连通所述第一干燥室和所述至少一个分配室的所述侧壁上的通孔且在所述第一干燥室内向所述分隔壁伸展，其中，所述多个出气管与所述至少一个污泥翻动装置的至少一个翻动组件错开。
8.根据权利要求1所述的污泥干化装置，其特征在于，其还包括鼓风装置，其中，所述鼓风装置分别与所述第二干燥室的至少一个气体进口连接。
9.根据权利要求1所述的污泥干化装置，其特征在于，其还包括多个鼓风装置，其中，所述多个鼓风装置分别与所述第二干燥室的至少一个气体进口以及所述至少一个分配室的所述至少一个进气口连接。
10.根据权利要求1、8或9所述的污泥干化装置，其特征在于，其还包括引风装置，其中，所述引风装置与所述第一干燥室的所述气体出口连接。
11.根据权利要求1、8或9所述的污泥干化装置，其特征在于,其还包括用于加热干燥气体的加热装置，其中，所述加热装置位于所述鼓风装置的上游或下游。
12.根据权利要求10所述的污泥干化装置，其特征在于,其还包括用于加热干燥气体的加热装置，其中，所述加热装置位于所述鼓风装置的上游或下游。
说明书
直接进风式污泥干化装置
技术领域
本实用新型涉及污泥干化领域，且总体上涉及一种直接进风式污泥 干化装置，特别是涉及一种呈单体形式的直接进风式污泥干化装置。
背景技术
在污水处理过程中有效的处理污泥是非常重要的。通常污水处理厂 利用浓缩和脱水的方法将污泥的含水率从90%以上降低到大约60-80% 之后进行填埋、固化或干化处理。填埋易于使污泥发酵而出现二次污染 环境的问题，而现有的固化或干化设备由于污泥具有粘性强、易结块、 难破碎的特性在处理污泥的过程需要消耗大量的能源，因此，难以降低 成本和提高效率，且不能满足处理大量污泥的需求。
中国实用新型专利(CN201463472U)提出了一种台阶式多级结构 强风干燥机。这种干燥机采用台阶式多级平台，将污泥铺放在各级平台 上且通过每个平台的侧壁和底壁的通风口向内吹风对污泥进行干燥。这 种干燥机不仅体积很大，而且工作效率低，难以实现连续且大规模的污 泥干燥作业。
中国发明专利(CN102351398B)提出了一种组合联动式旋翼强制 流态化污泥干燥机。这种干燥机采用进风和排风的干化方法仅干燥污泥 的表面，难以整体上实现对污泥的干燥。因此，这种干燥方法耗费时间 长，消耗能源且干化效率较低。
为此，需要一种改进的干化装置，以提高污泥的干化效率。
发明内容
本实用新型提出了一种单体形式的直接进风式污泥干化装置，其 中，通过设置在第一干燥室内的翻动装置对污泥的连续剪切、破碎和翻 动，以及第一干燥室的至少一个内侧壁上的出气管阵列向第一干燥室6a 内的污泥吹送干燥气体，使得污泥与干燥气体频繁接触，从而解决了污 泥干燥过程中出现的内、外部干燥程度不均匀的问题。
在本实用新型的污泥干化装置中，通过在用于分隔第一干燥室和第 二干燥室的分隔壁上形成的连通孔。干燥气体可以通过连通孔从第二干 燥室进入到第一干燥室内，以从底部对污泥进行干燥。随着翻动装置对 污泥的剪切、破碎和翻动，翻动装置的翻动组件的叶片或棘齿的可刮除 前端或固定在叶片或棘齿上的刮除部件的前端刮除连通孔附近的污泥， 使得干燥气体从第二干燥室向第一干燥室的流动更为顺畅。
本实用新型干化装置基本上是单体形式，它具有干化效率高、能耗 低、占地面积小以及适应性强的特点，完全适用于目前市场的需要。由 于人口密集城市中污水处理厂的设置较为分散，因此，在极少改变现有 污水处理厂中的设备的情况下就可以配置这种单体形式的污泥干化装 置。
本实用新型的污泥干化装置利用翻动装置的翻动组件对污泥的剪 切、破碎和翻动，翻动组件的叶片或棘齿的可刮除前端刮除分隔壁的连 通孔附近的污泥以及干燥气体从底部和侧壁的方向对污泥的作用，加快 了污泥的干燥速度。本实用新型的污泥干化装置能够解决污泥的粘性 强、易结块、难破碎的难题，不仅可以显著去除污泥中的水分，而且使 污泥从团状或碎块状转变为粉粒状，从而提高了污泥的干化效率且降低 了能耗。
本实用新型提供一种直接进风式污泥干化装置，所述污泥干化装置 包括壳体，其中，在所述壳体内设有分隔壁，以将所述壳体内的空间分 隔成第一干燥室和第二干燥室;设置在所述第一干燥室的上部的用于待 干燥的污泥的进料口和用于排出干燥污泥后的干燥气体的气体出口，和 设置在所述第一干燥室的周向壁上的用于干燥后的污泥的出料口;设置 在所述第二干燥室的周向壁或底部的用于要干燥污泥的干燥气体的气 体进口和至少一个出气口;设置在所述第一干燥室内的至少一个污泥翻 动装置，其中，所述至少一个污泥翻动装置包括转动轴和固定在所述转 动轴上的至少一个翻动组件;以及设置在所述第一干燥室的侧壁外侧的 至少一个分配室，其中，所述至少一个分配室具有至少一个进气口，且 其与所述第一干燥室相邻的侧壁具有至少一个通孔，且所述第一干燥室 的所述侧壁上具有至少一个通孔;以及所述第一干燥室的所述侧壁上的 所述至少一个通孔与所述至少一个分配室的所述侧壁上的所述至少一 个通孔连通，和所述第二干燥室的所述至少一个出气口与所述至少一个 分配室的所述至少一个进气口连通。
根据上述方案，所述分隔壁具有至少一个下凹的表面，其中，在所 述至少一个下凹的表面上形成至少一个连通孔，且所述至少一个连通孔 连通所述第一干燥室和第二干燥室。
根据上述各个方案，所述至少一个污泥翻动装置的所述至少一个翻 动组件具有从所述转动轴径向向外延伸的至少一个叶片或棘齿，其中， 所述至少一个叶片或棘齿可以翻动、剪切和破碎所述第一干燥室内的污 泥。
根据上述各个方案，所述至少一个污泥翻动装置的所述至少一个翻 动组件具有从所述转动轴径向向外延伸的至少一个叶片或棘齿，其中， 所述至少一个叶片或棘齿可以翻动、剪切和破碎第一干燥室内的污泥且 其前端可以刮除所述至少一个连通孔附近的污泥。
根据上述各个方案，所述至少一个污泥翻动装置的所述至少一个翻 动组件具有从所述转动轴径向向外延伸的至少一个叶片或棘齿，其中， 安装在所述至少一个叶片或棘齿的前端的刮除部件可以刮除或部分刮 除所述至少一个连通孔附近的污泥。
根据上述各个方案，所述至少一个分配室与所述第一干燥室平行设 置，其中，至少一个出气管将所述第一干燥室的所述侧壁上的所述至少 一个通孔与所述至少一个分配室的所述侧壁上的所述至少一个通孔连 通，用以使干燥气体从所述至少一个分配室进入所述第一干燥室。
根据上述各个方案，其还包括用于清理污泥的清理口，其中，所述 清理口可以设置在所述第二干燥室的周向壁或底部上。
根据上述各个方案，所述至少一个污泥翻动装置包括两个污泥翻动 装置，其中，每个污泥翻动装置包括多个翻动组件，且所述多个翻动组 件中的至少一个的叶片或棘齿的前端或安装在叶片或棘齿上的可刮除 部件的前端可以刮除所述至少一个连通孔附近的污泥，其中，所述至少 两个污泥翻动装置中的一个污泥翻动装置的多个翻动组件与另一个的 多个翻动组件彼此交错布置。
根据上述各个方案，所述至少一个通孔包括多个通孔，其中，所述 多个通孔以多排的方式布置，其中，所述多排中的每一排中的多个通孔 以相同或不同的间隔布置。
根据上述各个方案，以多排的方式布置的所述多个通孔中的每个通 孔内设有出气管，其中所述出气管连通所述第一干燥室和所述至少一个 分配室的所述侧壁上的通孔且在所述第一干燥室内向所述分隔壁伸展， 其中，所述多个出气管与所述至少一个污泥翻动装置的至少一个翻动组 件错开。
根据上述各个方案，其还包括鼓风装置，其中，所述鼓风装置分别 与所述第二干燥室的至少一个气体进口连接。
根据上述各个方案，其还包括多个鼓风装置，其中，所述多个鼓风 装置分别与所述第二干燥室的至少一个气体进口以及所述至少一个分 配室的所述至少一个进气口连接。
根据上述各个方案，其还包括引风装置，其中，所述引风装置与所 述第一干燥室的所述气体出口连接。
根据上述各个方案，其还包括用于加热干燥气体的加热装置，其中， 所述加热装置位于所述鼓风装置的上游或下游。
