申请日2015.01.06
公开(公告)日2015.06.10
IPC分类号B01D36/04
摘要
本实用新型涉及排砂装置技术领域，尤其是一种新型两段污水排砂池。它包括一段沉淀池和二段净化池，其中一段沉淀池和二段净化池之间通过竖向的半透膜隔墙隔开，一段沉淀池的上部为沉砂池、下部为集砂池，沉砂池的左侧设置有一段进口、右侧设置有一段出口，一段出口同时为二段进口，集砂池的底端中心设置有抽砂管，抽砂管的另一端连接有外部的皮带运输装置;二段净化池的低端隔墙设置有阀门、右侧设置有二段出口。本实用新型先用一段沉淀池进行初步沉砂再通过二段净化池进行进一步净化处理，且它们共用集砂池，省去二段净化池排出沉砂的装置，并能够及时排除沉砂，其除砂快速流程少且效果好，具有很强的实用性。
权利要求书

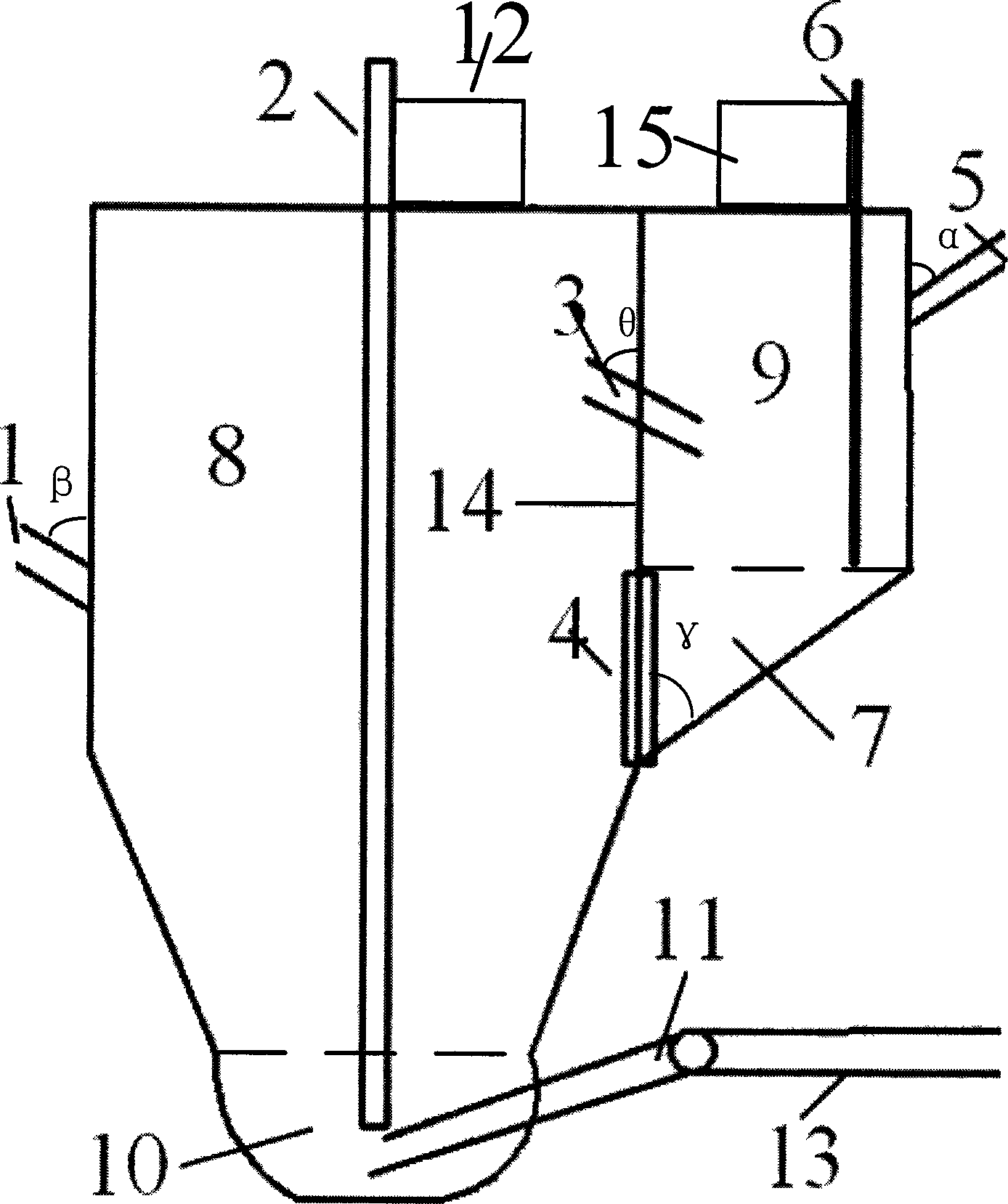

1.一种新型两段污水排砂池，它包括一段沉淀池和二段净化池，其特征 在于：所述一段沉淀池和二段净化池之间通过竖向的半透膜隔墙隔开，所述 一段沉淀池的上部为沉砂池、下部为集砂池，所述沉砂池的左侧设置有一段 进口、右侧设置有一段出口，所述一段出口同时为二段进口，所述集砂池的 底端中心设置有抽砂管，所述抽砂管的另一端连接有外部的运砂皮带的运输 装置;所述二段净化池的低端隔墙设置有阀门、右侧设置有二段出口。
2.如权利要求1所述的一种新型两段污水排砂池，其特征在于：所述一 段沉淀池的中间内设搅拌轴，所述搅拌轴连接有搅拌电机。
3.如权利要求2所述的一种新型两段污水排砂池，其特征在于：所述搅 拌轴的下端设置有搅拌叶片。
4.如权利要求2或3所述的一种新型两段污水排砂池，其特征在于：所 述搅拌轴为中空结构，所述搅拌轴的中心设置有冲砂管。
5.如权利要求1所述的一种新型两段污水排砂池，其特征在于：所述抽 砂管内设置有方便排砂的螺旋输料机，所述抽砂管连接有抽砂泵。
6.如权利要求1所述的一种新型两段污水排砂池，其特征在于：所述二 段净化池的上部为净化池部、下部为二段富集砂池部，所述二段富集砂池部 与水平面形成的γ角度为45°。
7.如权利要求1所述的一种新型两段污水排砂池，其特征在于：所述二 段净化池的中心轴偏右位置设置有振动棒，所述振动棒连接有振动电机。
8.如权利要求7所述的一种新型两段污水排砂池，其特征在于：所述振 动电机连接有变速箱。
9.如权利要求1所述的一种新型两段污水排砂池，其特征在于：所述一 段进口与沉砂池的侧壁形成的β角度为30°，所述一段出口与隔墙形成的θ 角度为30°且安装位置相对于排砂池底部的高度高于一段进水口的高度。
10.如权利要求1所述的一种新型两段污水排砂池，其特征在于：所述 二段出口相对于排砂池底部的高度高于二段进口的高度。
说明书
一种新型两段污水排砂池
技术领域
本实用新型涉及排砂装置技术领域，尤其是一种新型两段污水排砂池。
背景技术
传统技术中，稀土原地浸矿用山脚收液沟进行收集，稀土贵液直接通过 管道流向生产车间富液池中，特别是在原地打注液孔，山上泥砂随贵液一并 进入贵液富集池，造成的影响很大，主要是以下几点：(1)稀土贵液池中泥沙 量增加，减少了富液池处理的有效空间，同时容易将输出管道堵塞，影响下 一步操作，必须定时进行清理，不经增加了劳动成本，而且影响生产，增加 了工作的危险性。(2)稀土贵液进一步吸附时，泥砂的增加不仅大大减小吸附 层的吸附作用，而且使吸附后的贵液不能够达到国家相应标准，在吸附塔停 留后清理困难，吸附层物质再次吸附效果减弱。(3)泥砂随贵液中贵金属掺杂 在一起，分离时很容易将泥砂与贵金属一起分离，分选出来的矿物品位不高， 很难达到较好的经济价值，影响整个环节生产。
实用新型内容
针对上述现有技术中存在的不足，本实用新型的目的在于提供一种除砂 效率高、稳定性强、结构简单的新型两段污水排砂池。
为了实现上述目的，本实用新型采用如下技术方案：
一种新型两段污水排砂池，它包括一段沉淀池和二段净化池，所述一段 沉淀池和二段净化池之间通过竖向的半透膜隔墙隔开，所述一段沉淀池的上 部为沉砂池、下部为集砂池，所述沉砂池的左侧设置有一段进口、右侧设置 有一段出口，所述一段出口同时为二段进口，所述集砂池的底端中心设置有 抽砂管，所述抽砂管的另一端连接有外部的运砂皮带的运输装置;所述二段 净化池的低端隔墙设置有阀门、右侧设置有二段出口。
优选地，所述一段沉淀池的中间内设搅拌轴，所述搅拌轴连接有搅拌电 机。
优选地，所述搅拌轴的下端设置有搅拌叶片。
优选地，所述搅拌轴为中空结构，所述搅拌轴的中心设置有冲砂管。
优选地，所述抽砂管内设置有方便排砂的螺旋输料机，所述抽砂管连接 有抽砂泵。
优选地，所述二段净化池的上部为净化池部、下部为二段富集砂池部， 所述二段富集砂池部与水平面形成的γ角度为45°。
优选地，所述二段净化池的中心轴偏右位置设置有振动棒，所述振动棒 连接有振动电机。
优选地，所述振动电机连接有变速箱。
优选地，所述一段进口与沉砂池的侧壁形成的β角度为30°，所述一段 出口与隔墙形成的θ角度为30°且安装位置相对于排砂池底部的高度高于一 段进水口的高度。
优选地，所述二段出口相对于排砂池底部的高度高于二段进口的高度。
由于采用了上述方案，本实用新型采用一段沉淀池和二段净化池组成两 段污水排砂池，首先用一段沉淀池进行初步沉砂再通过二段净化池进行进一 步净化处理，且它们共用集砂池，省去二段净化池排出沉砂的装置，并能够 及时排除沉砂，其除砂快速流程少且效果好，具有很强的实用性。
