申请日2015.01.06
公开(公告)日2015.06.17
IPC分类号E03C1/12; E03C1/264; E03C1/122
摘要

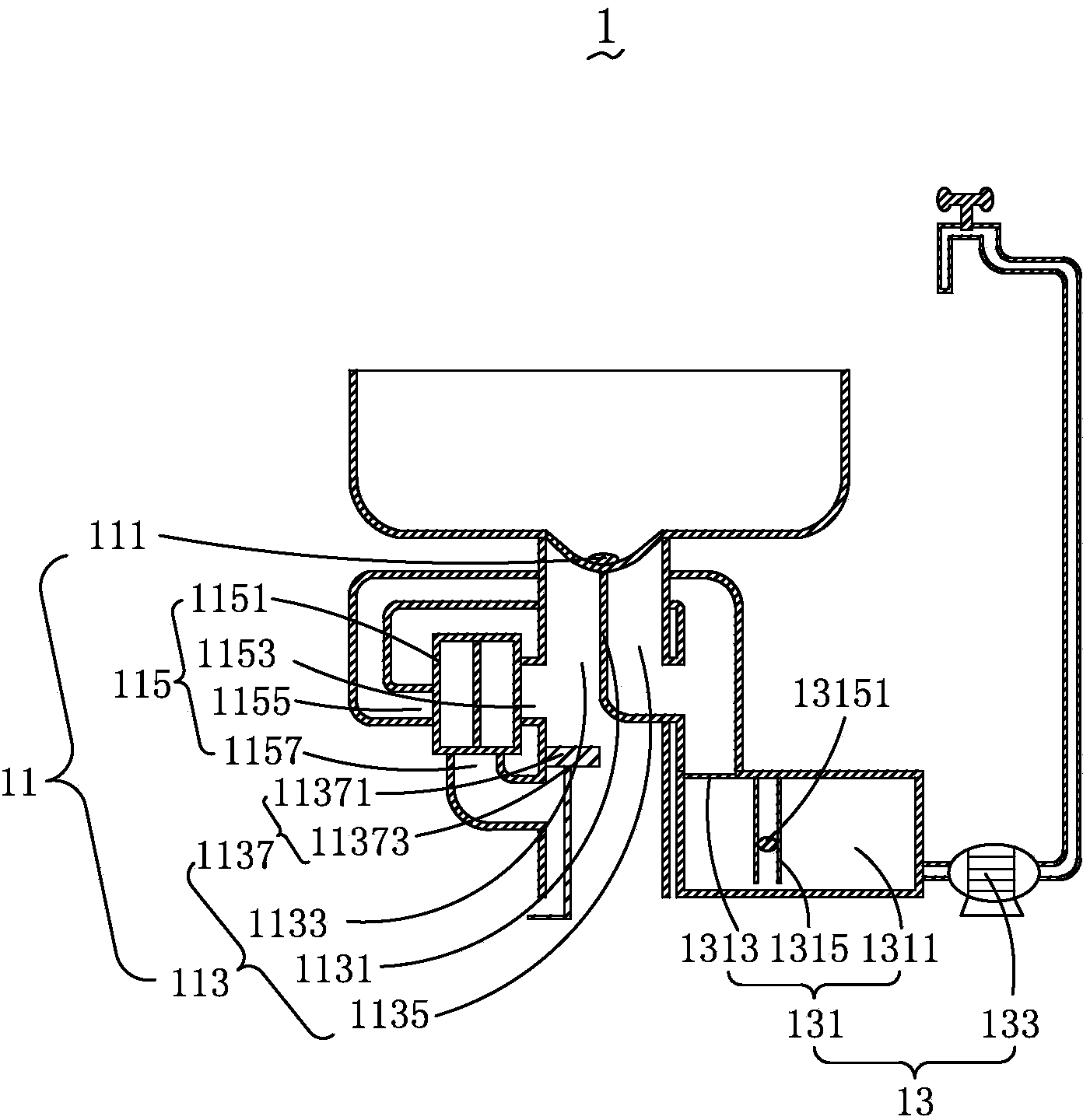

本实用新型提供一种厨房废水循环再利用装置。所述厨房废水循环再利用装置包括分流装置和循环装置,所述分流装置和所述循环装置相连接，所述分流装置包括分流阀、排水管和油水分离装置，所述分流阀设于所述排水管顶端，所述油水分离装置与所述排水管连相连，所述排水管包括污水管、隔离板、净水管及活塞，所述隔离板内设于所述排水管轴心处并将其分隔为两部分，分别为所述污水管和所述净水管，所述活塞设于所述污水管一端，所述循环装置包括和所述净水管连接的储水箱，并在其连接处设有一过滤网膜。本实用新型提供的厨房废水循环再利用装置，提高了水的循环利用率，起到环保节约的作用，且结构简单、易于更换和推广。
权利要求书
1.一种厨房废水循环再利用装置，包括分流装置和循环装置，所 述分流装置和所述循环装置相连接，其特征在于，所述分流装置包括分 流阀、排水管和油水分离装置，所述分流阀设于所述排水管的顶端，所 述油水分离装置与所述排水管相连，所述排水管包括污水管、隔离板、 净水管及活塞，所述隔离板内设于所述排水管轴心处并将其分隔为两部 分，分别为所述污水管和所述净水管，所述活塞设于所述污水管一端。
2.根据权利要求1所述的厨房废水循环再利用装置，其特征在于， 所述分流阀为包括多个圆形漏孔的镂空分流阀，整体形状呈凹形漏斗 状，且为转动式及拆装式的分流阀。
3.根据权利要求1所述的厨房废水循环再利用装置，其特征在于， 所述循环装置包括储水箱，所述储水箱与所述净水管相连通。
4.根据权利要求3所述的厨房废水循环再利用装置，其特征在于， 所述储水箱包括过滤网膜，所述过滤网膜设于所述储水箱与所述净水管 的连接处。
5.根据权利要求4所述的厨房废水循环再利用装置，其特征在于， 所述过滤网膜为微孔滤膜，且为拆装式的微孔滤膜。
6.根据权利要求3所述的厨房废水循环再利用装置，其特征在于， 所述储水箱还包括水位计和透视窗，所述水位计设于所述储水箱内部的 侧壁，并在所述储水箱外部的对应位置设置所述透视窗。
7.根据权利要求1所述的厨房废水循环再利用装置，其特征在于， 所述油水分离装置包括入水口、水出口和油出口，所述入水口与所述污 水管相连通，所述水出口与所述净水管的一端相连通，所述油出口设于 所述油水分离装置的底部且与外接的下水管道连通。
8.根据权利要求1所述的厨房废水循环再利用装置，其特征在于， 所述活塞包括一扁平状橡胶塞和一L型联动杆，所述L型联动杆一端为 连接端，与所述橡胶塞相连接，其另一端为非连接端，贯穿所述排水管 管壁设置。
9.根据权利要求8所述的厨房废水循环再利用装置，其特征在于， 所述橡胶塞的尺寸与所述污水管的横截面尺寸一致。
10.根据权利要求8所述的厨房废水循环再利用装置，其特征在于， 所述活塞可通过调节所述L型联动杆非连接端的位置带动连接于所述L 型联动杆另一端的橡胶塞进行往复运动。
说明书
厨房废水循环再利用装置
技术领域
本实用新型涉及家庭用水循环使用技术领域，特别地，涉及一种 厨房废水循环再利用装置。
背景技术
现代社会，水资源短缺问题日益严峻，即使是城市也面临着地下 水干涸和江河枯竭的缺水压力，如何节约用水、如何有效地对废水进 行水循环再利用一致是人们关注的环保热点话题。相比起工业废水和 农业废水，我们日常产生的生活废水由于住户多往往量大，且其中很 大一部分污染程度很低，非常有必要进行循环再利用，而生活废水中 的厨房废水不仅在日常用水中占了很大的比重，而且例如洗菜淘米时 产生的废水基本不具有污染性，若直接排入下水道会造成巨大的浪 费，同时厨房的废水也具有回收的可操作性。
现有的厨房废水循环再利用装置往往刷锅水和洗菜淘米水混合， 且要经过多个复杂的步骤，耗时长、设备复杂，或者对厨房的清洗池 和下水管道有特定的要求，不利于环保设备的推广和普及。
实用新型内容
为了解决上述厨房废水循环再利用时步骤繁琐及过滤效果不佳 的技术问题，本实用新型提供一种能简单分离油水、步骤简洁且能有 效过滤收集废水的厨房废水循环再利用装置。
本实用新型提供的一种厨房废水循环再利用装置，包括分流装置 和循环装置，所述分流装置和所述循环装置相连接，其特征在于，所 述分流装置包括分流阀、排水管和油水分离装置，所述分流阀设于所 述排水管的顶端，所述油水分离装置与所述排水管相连，所述排水管 包括污水管、隔离板、净水管及活塞，所述隔离板内设于所述排水管 轴心处并将其分隔为两部分，分别为所述污水管和所述净水管，所述 活塞设于所述污水管一端。
在本实用新型提供的厨房废水循环再利用装置的一种较佳实施 例中，所述分流阀为包括多个圆形漏孔的镂空分流阀，整体形状呈凹 形漏斗状，且为转动式及拆装式的分流阀。
在本实用新型提供的厨房废水循环再利用装置的一种较佳实施 例中，所述循环装置包括储水箱，所述储水箱与所述净水管相连通。
在本实用新型提供的厨房废水循环再利用装置的一种较佳实施 例中，所述储水箱包括过滤网膜，所述过滤网膜设于所述储水箱与所 述净水管的连接处。
在本实用新型提供的厨房废水循环再利用装置的一种较佳实施 例中，所述过滤网膜为微孔滤膜，且为拆装式的微孔滤膜。
在本实用新型提供的厨房废水循环再利用装置的一种较佳实施 例中，所述储水箱还包括水位计和透视窗，所述水位计设于所述储水 箱内部的侧壁，并在所述储水箱外部的对应位置设置所述透视窗。
在本实用新型提供的厨房废水循环再利用装置的一种较佳实施 例中，所述油水分离装置包括入水口、水出口和油出口，所述入水口 与所述污水管相连通，所述水出口与所述净水管的一端相连通，所述 油出口设于所述油水分离装置的底部且与外接的下水管道连通。
在本实用新型提供的厨房废水循环再利用装置的一种较佳实施 例中，所述活塞包括一扁平状橡胶塞和一L型联动杆，所述L型联 动杆一端为连接端，与所述橡胶塞相连接，其另一端为非连接端，贯 穿所述排水管管壁设置。
在本实用新型提供的厨房废水循环再利用装置的一种较佳实施 例中，所述橡胶塞的尺寸与所述污水管的横截面尺寸一致。
在本实用新型提供的厨房废水循环再利用装置的一种较佳实施 例中，所述活塞可通过调节所述L型联动杆非连接端的位置带动连接 于所述L型联动杆另一端的橡胶塞进行往复运动。
相较于现有技术，本实用新型提供的厨房废水循环再利用装置具 有以下优点：
一、所述厨房废水循环再利用装置利用所述隔离板将所述排水管 分为污水管和净水管两部分，加上所述排水管顶端分流阀的可转动和 半镂空设计，可以在不增设下水管道的情况下实现对浊水和清水的分 离处理，比如一般的刷锅水和洗菜淘米水等，以免二者混合造成清水 也被污染，避免了对清水的重复处理，减少了所述油水分离装置的工 作负担，延长设备使用寿命。
二、所述厨房废水循环再利用装置在回收废水的所述储水箱与所 述净水管的连接处设有一过滤网膜，所述过滤网膜为微孔结构，可以 有效地对所述净水管中已除去油污的废水进一步过滤，滤去经所述漏 孔随水进入的一些细小泥沙和碎屑，保证回收的废水水质达到能够再 次循环利用的标准，真正起到环保和节约水资源的作用;且所述过滤 网膜是可拆装的，能够及时清除积聚其上的泥沙和碎屑，保证水流通 畅，防止因所述过滤网膜的堵塞造成废水回涌现象。
三、所述厨房废水循环再利用装置利用设于所述污水管底部的带 有联动装置的活塞，实现了对厨房废水的选择性循环再利用，不仅提 高了整个厨房废水循环再利用装置的可调控性，也再一次减轻了所述 油水分离装置的工作负担，有利于所述厨房废水循环再利用装置更好 的使用和养护。
四、所述厨房废水循环再利用装置结构简单、操作方便，有效地 提高了厨房废水的循环利用率，起到了节约用水和环保的作用，且除 了下水管道之外不需要对现有厨房的其余部分进行大片修改，有利于 所述厨房废水循环再利用装置的推广和普及。
