废水收集井

发布时间:2018-4-29 11:59:00  中国污水处理工程网

  申请日2014.11.18

  公开(公告)日2015.04.22

  IPC分类号C02F9/04

  摘要

  本实用新型涉及一种废水收集井,包括一个位于地表以下的管道,该管道由红砖砌成,在该管道内设有一圈由铁皮制作的内层,在该内层底部设有一个与内层相契合的盒体,该盒体上表面上设置有若干个开孔,在盒体内放置有活性炭,从而使得溶液能够进入盒体内被活性炭吸收,该管道内伸入有一根由反应釜出口处伸出的出液管,溶液能够从该出液管处进入管道内,在该管道内伸入有一根出水管,该出水管则与回收池相连通。具有使用方便、节能环保、避免溶液挥发等特点。

  权利要求书

  1.一种废水收集井,包括一个位于地表以下的管道,其特征是:该管道由红砖砌成,在该管道内设有一圈由铁皮制作的内层,在该内层底部设有一个与内层相契合的盒体,该盒体上表面上设置有若干个开孔,在盒体内放置有活性炭,从而使得溶液能够进入盒体内被活性炭吸收,该管道内伸入有一根由反应釜出口处伸出的出液管,溶液能够从该出液管处进入管道内,在该管道内伸入有一根出水管,该出水管则与回收池相连通。

  2.如权利要求1所述废水收集井,其特征是:在盒体上表面上设置有一个钩子,能够通过该钩子将整个盒体从内层内取出。

  3.如权利要求1所述废水收集井,其特征是:所述盒体上表面通过两侧分别固定在盒体左右两侧的凹槽内从而卡接在盒体上。

  4.如权利要求1所述废水收集井,其特征是:在该管道上端设置有一个井盖。

  5.如权利要求1所述废水收集井,其特征是:所述出水管上设置有一个抽水泵。

  说明书

  废水收集井

  技术领域

  本实用新型属于化工废水收集装置技术领域,涉及一种废水收集井。

  背景技术

  在化工生产过程中会产生废液,这些废液具有一定的毒性,所以不能排放出去,要将其处理后由专业公司进行回收。

  实用新型内容

  为了克服现有技术的上述缺点,本实用新型提供一种废水收集井,它位于地表水平线以下,作为一个储存处,通过静置使溶液分层,再对溶液进行处理,具有使用方便、结构简单、避免气味发散出去的特点。

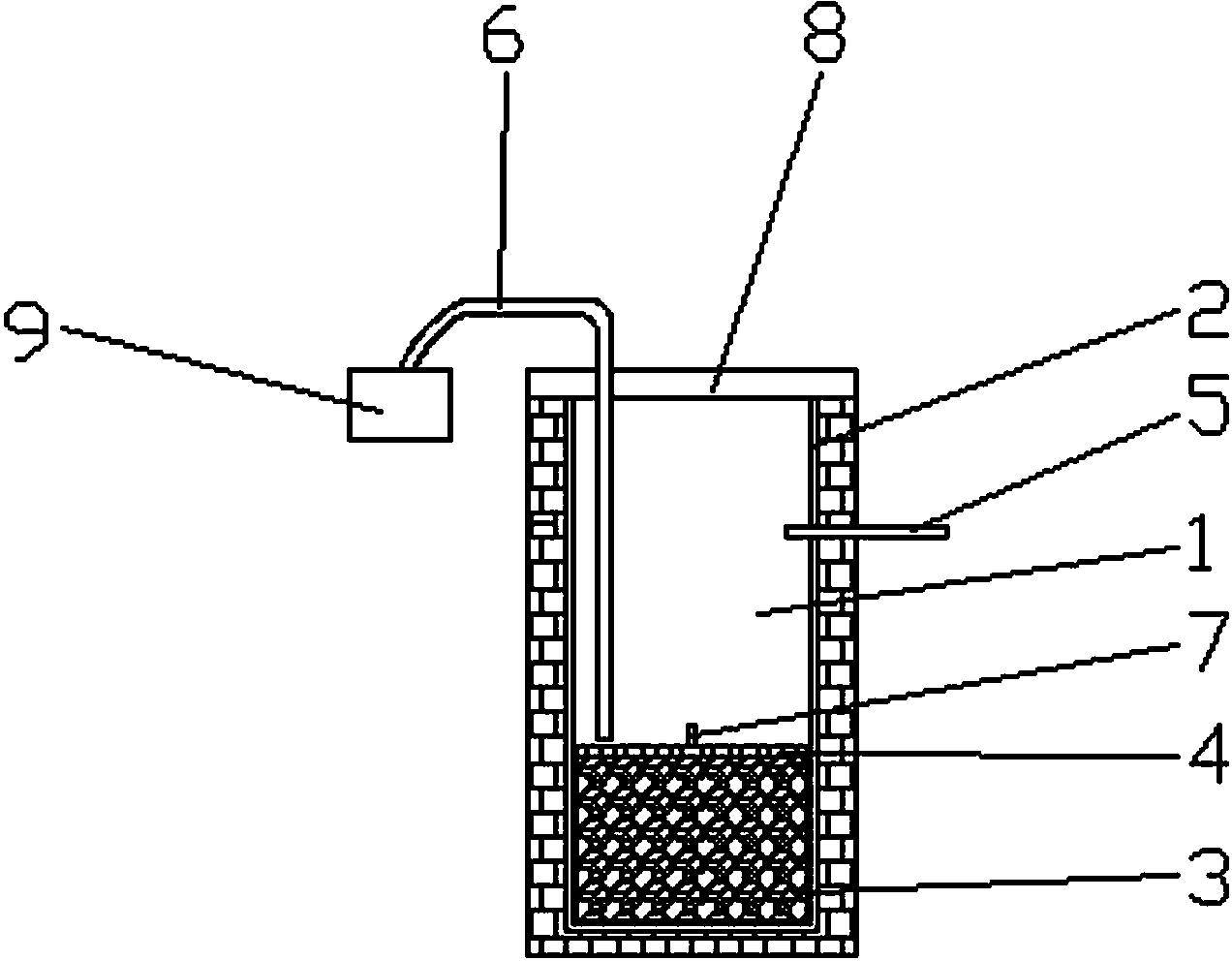

  本实用新型解决其技术问题所采用的技术方案是:一种废水收集井,包括一个位于地表以下的管道,该管道由红砖砌成,在该管道内设有一圈由铁皮制作的内层,在该内层底部设有一个与内层相契合的盒体,该盒体上表面上设置有若干个开孔,在盒体内放置有活性炭,从而使得溶液能够进入盒体内被活性炭吸收,该管道内伸入有一根由反应釜出口处伸出的出液管,溶液能够从该出液管处进入管道内,在该管道内伸入有一根出水管,该出水管则与回收池相连通。

  在盒体上表面上设置有一个钩子,能够通过该钩子将整个盒体从内层内取出。

  所述盒体上表面通过两侧分别固定在盒体左右两侧的凹槽内从而卡接在盒体上。

  在该管道上端设置有一个井盖。

  所述出水管上设置有一个抽水泵。

  本实用新型的有益效果是:在收集井内溶液内的有毒物质会与水分离开,从而形成分层状态,有毒的物质会进入盒体内与活性炭发生反应,被活性炭所吸收,当活性炭使用完毕后可以将盒体提起来,打开上表面重新加入活性炭,并将使用过的活性炭特殊处理掉,而可以重新利用的水则通过管道进入回收池内,具有使用方便、节能环保、避免溶液挥发等特点。
