即热式净水处理器

发布时间:2018-4-29 15:36:42  中国污水处理工程网

  申请日2014.08.29

  公开(公告)日2016.03.30

  IPC分类号F24H1/10; F24H9/18; F24H9/20

  摘要

  一种即热式净水处理器,在外壳中固定一个“绝缘活塞套”,“绝缘活塞套”上开设有进水口与出水口,“绝缘活塞套”内部镶嵌有“固定电极”,与“绝缘活塞套”内壁密闭配合的“绝缘活塞”上镶嵌有“移动电极”,固定电极与移动电极之间形成水的必经路径,电源的两极分别与“固定电极”及“移动电极”电连接,在“绝缘活塞”的外部塑注有调节螺杆,与调节螺杆相匹配的调节螺母固定在外壳上,通过转动调节螺母使“绝缘活塞”在“绝缘活塞套”内往复移动达到调节电极间距的目的,额定功率时,在电极表面负荷保持“恒定”状态下来适应大跨度变化的水质。

  权利要求书

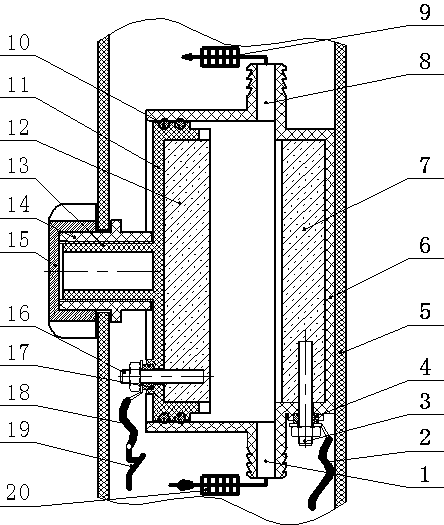

  1.一种即热式净水处理器,外壳(5)中固定着绝缘活塞套(6),绝缘活塞套(6)上开设有进水口(1)及出水口(8),绝缘活塞套(6)内部镶嵌有固定电极(7),绝缘活塞(11)上镶嵌有移动电极(12),固定电极(7)与移动电极(12)之间形成水的必经路径,电源的两级分别与固定电极(7)及移动电极(12)电连接,其特征是:绝缘活塞(11)通过密封圈(10)与绝缘活塞套(6)内壁密闭配合,绝缘活塞(11)上塑注有调节螺杆(13),与之相匹配的调节螺母(14)由调节螺母卡套(15)固定在外壳(5)上,通过转动调节螺母(14),可使绝缘活塞(11)在绝缘活塞套(6)内往复移动并使移动电极(12)及固定电极(7)的间距在2.5mm-20mm之间变化。

  2.根据权利要求1所述的一种即热式净水处理器,其特征是电源的一级通过电源线A(2)及接线螺钉A(3)及密封垫A(4)与固定电极(7)接通,电源的另一极通过限流开关(19)及电源线B(18)及接线螺钉B(16)及密封垫B(17)与移动电极(12)接通。

  3.根据权利要求1所述的一种即热式净水处理器,其特征是水源通过进水口防电墙(20)与进水口(1)相通,出水口(8)通过出水口防电墙(9)与外界相通。

  说明书

  一种即热式净水处理器

  技术领域

  本发明涉及一种净水处理器,尤其是一种即热式净水处理器。

  背景技术

  目前,市售的以“即热式水龙头"为代表的即热式净水处理器主要有两种加热方式,一是“电热管”加热,二是电极式加热,其中由于电极式加热自身的特性使它具备“即时磁化,即时杀菌”,“不怕干烧”,不易结垢等优点,但“电极式加热”功率受制于水质硬度(水中离子浓度)且水质硬度与功率成正比,而自然界中的淡水水质硬度约在40mg/L-800mg/L之间(以碳酸钙计),因此必须针对不同水质适时调整功率才能达到使用目的,功率的调整可通过改变电极相对投影面积或电极间距来实现,电极相对投影面积(加热面积)与功率成正比,而电极间距与功率成反比,市售的“电极式水龙头”的功率调节方法是以较软水质(40mg/L)为基础固定电极间距在2.5mm,为获得3kW的额定功率,加热面积设定在50平方厘米,表面功率负荷为60W/平方厘米,当对应较硬水质时通过减小电极的加热面积来达到调节功率的目的,它存在这样的问题,减小加热面积等同于增大电极表面功率负荷,水质硬度增加一倍(离子浓度增加一倍),表面负荷即增加一倍,自然界中的淡水水质硬度约在40mg/L-800mg/L之间,水质硬度相差20倍,要使800mg/L硬度的水同样达到3kW的设定功率其需要的加热面积为2.5平方厘米,电极表面负荷为1200W/平方厘米,由于电极材质一般采用耐电化腐蚀的石墨为电极,实践表明,石墨电极表面功率负荷达到200W/平方厘米时便有明显损耗,且随着负荷增大损耗明显加重影响使用寿命,同时,石墨电极损耗时脱落的碎屑会从感观上对水质造成“污染”。

  发明内容

  本发明提供一种即热式净水处理器,它以电极为加热方式,以固定的加热面积(相对投影面积)为基础设定额定功率,当适应不同水质时通过适时调整电极间距来达到所需额定功率,本发明的原理及结构很容易实现功率的无级调节,在保持电极表面负荷恒定的情况下来适应大跨度变化的水质。

  本发明解决其技术问题所采用的技术方案是:在外壳中固定一个“绝缘活塞套”,“绝缘活塞套”上开设有进水口与出水口,“绝缘活塞套”内部镶嵌有“固定电极”,与“绝缘活塞套”内壁密闭配合的“绝缘活塞”上镶嵌有“移动电极”,固定电极与移动电极之间形成水的必经路径,电源的两极分别与“固定电极”及“移动电极”电连接,在“绝缘活塞”的外部塑注有调节螺杆,与调节螺杆相匹配的调节螺母固定在外壳上,通过转动调节螺母使“绝缘活塞”在“绝缘活塞套”内往复移动达到调节电极间距的目的,本发明的有益效果是,额定功率时,在电极表面负荷保持“恒定”状态下来适应大跨度变化的水质。
