申请日2014.08.21
公开(公告)日2015.01.14
IPC分类号C02F103/10; C02F9/14
摘要
本实用新型公开了矿区污水简易型处理装置，包括罐体、电机、隔板和滤网;所述罐体内由左向右依次设置有调节池、反应池、过滤池、沉淀池和清水池，且由隔板相互隔开;在调节池与反应池之间的隔板上设置有第一过水孔;在反应池与过滤池之间的隔板上设置有第二过水孔;在过滤池与沉淀池之间的隔板上设置有第三过水孔;在沉淀池与清水池之间的隔板上设置有第四过水孔。本实用新型采用过水孔的不同位置，实现水流的流动，省去了许多繁琐的机械设备，使其结构简单，运送方便;在装置中利用厌氧污泥、絮凝剂、砂砾层和斜板填料共同对污水过滤，过滤效果好;在每个池子的底部均设置排污阀，清理干净、方便。
权利要求书

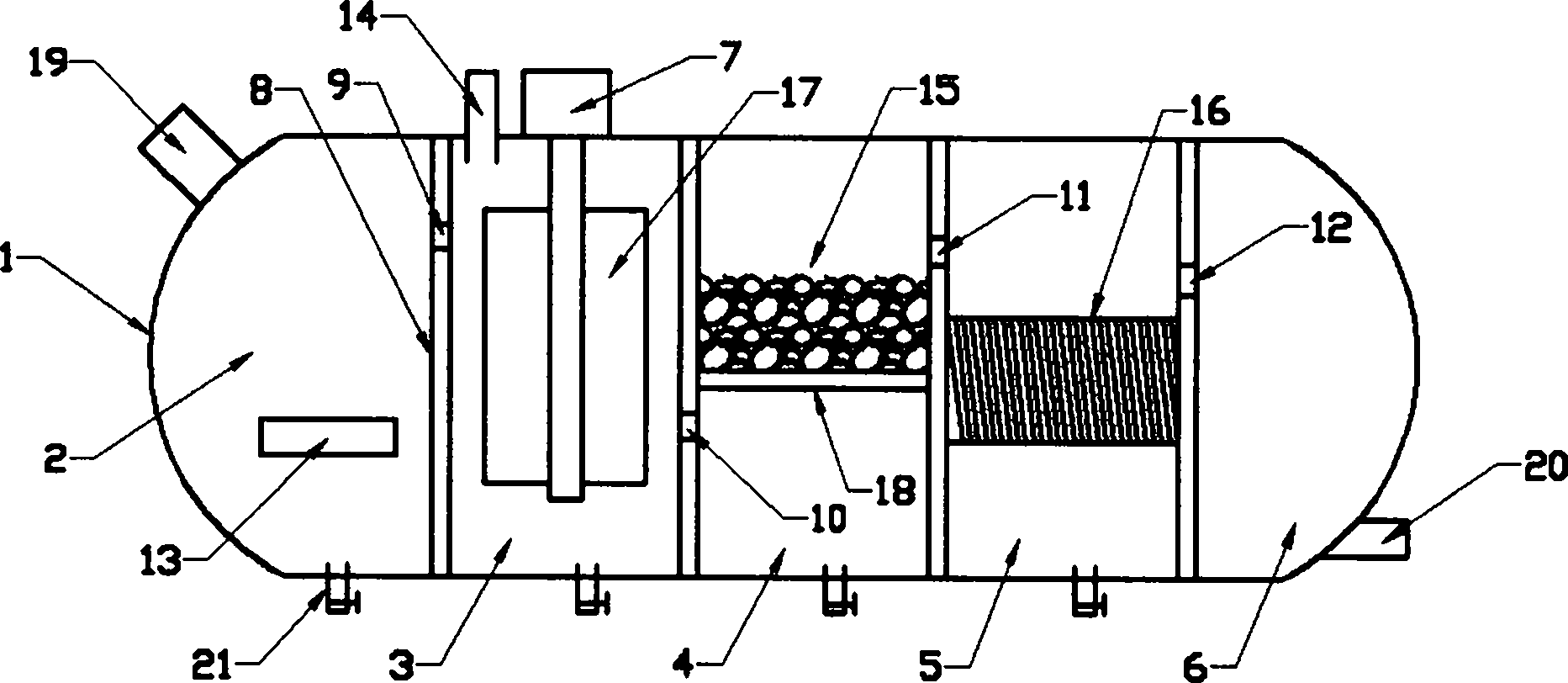

1.矿区污水简易型处理装置，包括罐体(1)、电机(7)、隔板(8)和 滤网(18);其特征在于：所述罐体(1)内由左向右依次设置有调节池(2)、 反应池(3)、过滤池(4)、沉淀池(5)和清水池(6)，且由隔板(8)相互 隔开;在所述调节池(2)的上方连通有进水管(19)，调节池(2)内装填有 厌氧污泥(13)，在调节池(2)与反应池(3)之间的隔板(8)上设置有第 一过水孔(9);所述反应池(3)内设置有竖直的搅拌桨(17)，搅拌桨(17) 由电机(7)驱动，反应池(3)的顶部连通有加药管(14)，在反应池(3) 与过滤池(4)之间的隔板(8)上设置有第二过水孔(10);所述过滤池(4) 的中部固定有滤网(18)，滤网(18)上装填有砂砾层(15)，在过滤池(4) 与沉淀池(5)之间的隔板(8)上设置有第三过水孔(11);所述沉淀池(5) 内设置有斜板填料(16)，在沉淀池(5)与清水池(6)之间的隔板(8)上 设置有第四过水孔(12);所述清水池(6)的下端连通有出水管(20);在所 述调节池(2)、反应池(3)、过滤池(4)和沉淀池(5)的底部均设置有排 污阀(21)。
2.根据权利要求1所述的矿区污水简易型处理装置，其特征在于：所述 第一过水孔(9)、第二过水孔(10)、第三过水孔(11)和第四过水孔(12) 的孔径均为20～30mm，且第一过水孔(11)的高度高于第三过水孔(11)的 高度。
3.根据权利要求2所述的矿区污水简易型处理装置，其特征在于：所述 滤网(18)的材料为铜，滤网(18)高于第二过水孔(10)。
4.根据权利要求2所述的矿区污水简易型处理装置，其特征在于：所述 第三过水孔(11)高于砂砾层(15)。
5.根据权利要求2所述的矿区污水简易型处理装置，其特征在于：所述 第四过水孔(12)高于斜板填料(16)。
说明书
矿区污水简易型处理装置
技术领域
本实用新型涉及一种污水处理设备，具体是矿区污水简易型处理装置。
背景技术
在煤矿的开采过程中要排除许多煤矿污水，排出的煤矿污水由于含有大 量的悬浮物、铁锰、酸性物质等，在与地表水的混合后，煤矿污水中可溶性 的铁锰物质被氧化沉淀析出，使整个地表水成为黄褐色，严重影响了周边环 境，因此，煤矿污水的治理任务迫在眉睫。
污水处理装置有大有小，主要是由过滤、沉淀、厌氧/好氧等几个处理部 分组成，最终将污水处理到可以再次利用的程度。然而现有的装置结构复杂、 笨重，在矿区内使用不方便，而各处理部分长期污水处理后，需要定期的进 行手动清理，手动清理比较麻烦，而清理不干净，使得长期使用后，污水处 理装置需要频繁维修。
实用新型内容
本实用新型的目的在于提供一种结构简单，运送方便，过滤效果好，清 理干净、方便的矿区污水简易型处理装置，以解决上述背景技术中提出的问 题。
为实现上述目的，本实用新型提供如下技术方案：
矿区污水简易型处理装置，包括罐体、电机、隔板和滤网;所述罐体内 由左向右依次设置有调节池、反应池、过滤池、沉淀池和清水池，且由隔板 相互隔开;在所述调节池的上方连通有进水管，调节池内装填有厌氧污泥， 在调节池与反应池之间的隔板上设置有第一过水孔;所述反应池内设置有竖 直的搅拌桨，搅拌桨由电机驱动，反应池的顶部连通有加药管，在反应池与 过滤池之间的隔板上设置有第二过水孔;所述过滤池的中部固定有滤网，滤 网上装填有砂砾层，在过滤池与沉淀池之间的隔板上设置有第三过水孔;所 述沉淀池内设置有斜板填料，在沉淀池与清水池之间的隔板上设置有第四过 水孔;所述清水池的下端连通有出水管;在所述调节池、反应池、过滤池和 沉淀池的底部均设置有排污阀。
进一步的：所述第一过水孔、第二过水孔、第三过水孔和第四过水孔的 孔径均为20～30mm，且第一过水孔的高度高于第三过水孔的高度。
进一步的：所述滤网的材料为铜，滤网高于第二过水孔。
进一步的：所述第三过水孔高于砂砾层。
进一步的：所述第四过水孔高于斜板填料。
与现有技术相比，本实用新型的有益效果是：本实用新型采用过水孔的 不同位置，实现水流的流动，省去了许多繁琐的机械设备，使其结构简单， 运送方便;在装置中利用厌氧污泥、絮凝剂、砂砾层和斜板填料共同对污水 过滤，过滤效果好;在每个池子的底部均设置排污阀，清理干净、方便。
