申请日2014.08.06
公开(公告)日2014.12.10
IPC分类号C02F9/06
摘要

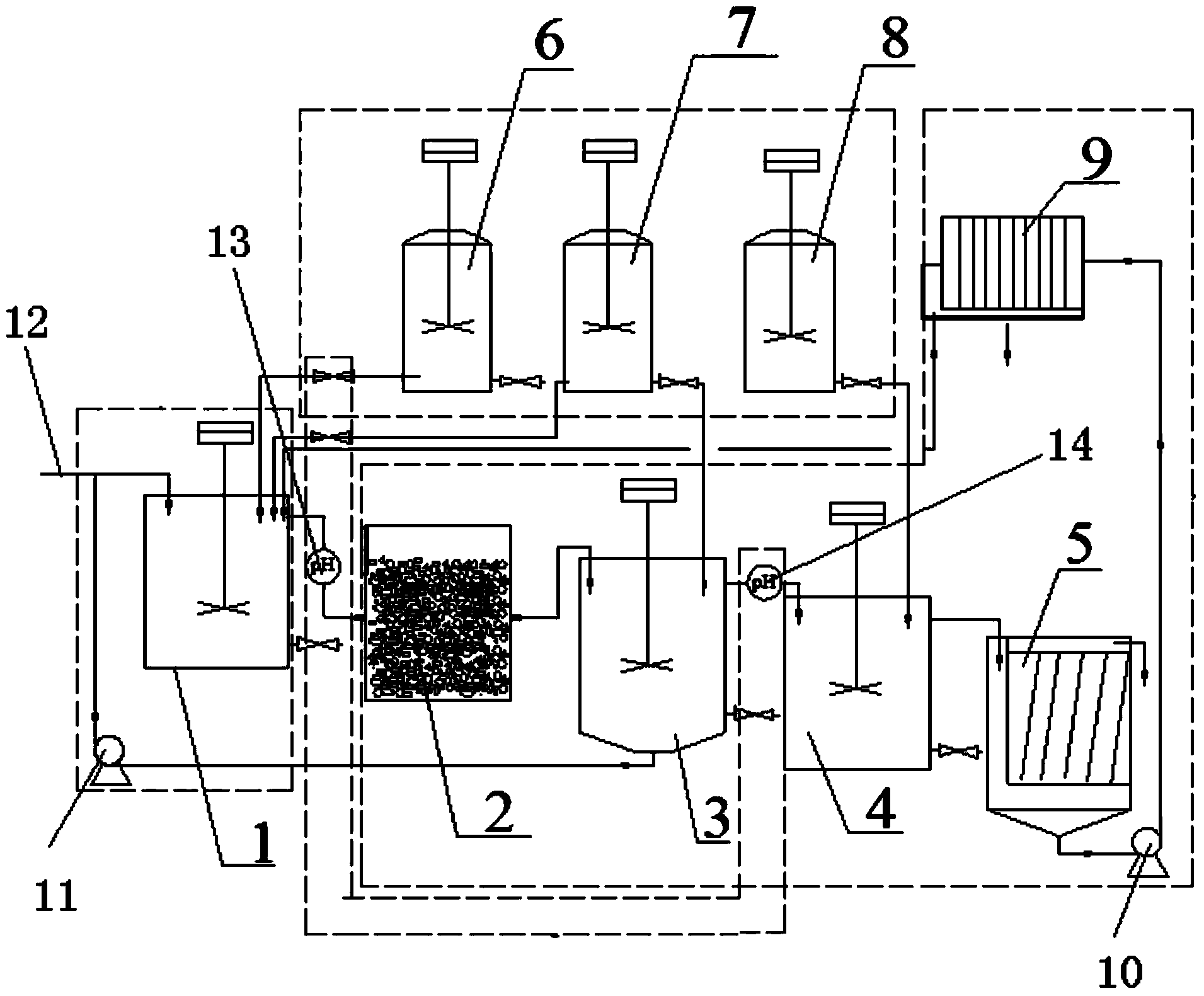

本实用新型公开了一种含重金属废水成套处理设备，调节池(1)通过pH自动监控仪与内电解反应器连接，内电解反应器与水解池(3)连接，水解池(3)通过pH自动监控仪与絮凝池(4)连接，水解池(3)的出口通过水泵(11)与调节池(1)连接，絮凝池(4)与沉淀池连接，沉淀池的沉淀物出口通过污泥泵(10)与压滤机(9)连接，压滤机(9)的滤液出口与调节池(1)连接;硫酸配药槽(6)与调节池(1)连接，碱配药槽(7)与调节池(1)和水解池(3)连接，PAM配药槽(8)与絮凝池(4)连接;自控系统与pH自动监控仪及各设备的控制器采用通信连接。本实用新型是一种处理效果好、操作灵活的含重金属废水成套处理设备。
权利要求书
1.一种含重金属废水成套处理设备，其特征是：调节池(1)的 一端连接有进水管(12)，所述的调节池(1)的另一端通过第一pH 自动监控仪(13)与内电解反应器的一端连接，所述的内电解反应器 的另一端与水解池(3)的一端连接，所述的水解池(3)的另一端通 过第二pH自动监控仪(14)与絮凝池(4)连接，所述的水解池(3) 的出口通过水泵(11)与所述的调节池(1)连接，所述的絮凝池(4) 与沉淀池连接，所述的沉淀池的沉淀物出口通过污泥泵(10)与压滤 机(9)连接，所述的压滤机(9)的滤液出口与所述的调节池(1) 连接;硫酸配药槽(6)与所述的调节池(1)连接，碱配药槽(7) 与所述的调节池(1)和所述的水解池(3)连接，PAM配药槽(8)与 所述的絮凝池(4)连接;自控系统与所述的第一pH自动监控仪(13)、 第二pH自动监控仪(14)及各设备的控制器采用通信连接。
2.根据权利要求1所述的含重金属废水成套处理设备，其特征是： 所述的沉淀池为斜板沉淀池(5)。
3.根据权利要求1或2所述的含重金属废水成套处理设备，其特 征是：所述的调节池(1)、内电解反应器、水解池(3)、絮凝池(4) 和沉淀池采用溢流方式排列连接。
4.根据权利要求1或2所述的含重金属废水成套处理设备，其特 征是：所述的硫酸配药槽(6)、碱配药槽(7)、PAM配药槽(8)和压 滤机(9)安置在上层，所述的调节池(1)、内电解反应器(2)、水 解池(3)、絮凝池(4)、沉淀池和自控系统安置在下层。
5.根据权利要求1或2所述的含重金属废水成套处理设备，其特 征是：所述的内电解反应器为旋转式内电解反应器(2)，所述的旋转 式内电解反应器(2)的结构是：转筒(23)一侧设有料口(24)，所 述的转筒(23)的主轴(29)通过传动设备(26)与动力设备(27) 转动连接，所述的转筒(23)的内壁设有搅拌翅(21)，所述的转筒 (23)内填充有铁碳填料(25)，所述的转筒(23)上设有进水口(22) 和出水口(30)。
6.根据权利要求1或2所述的含重金属废水成套处理设备，其特 征是：所述的搅拌翅(21)上设有网孔。
7.根据权利要求1或2所述的含重金属废水成套处理设备，其特 征是：所述的进水口(22)和出水口(30)上均设有打孔塑料板或网 格板(31)。
8.根据权利要求1或2所述的含重金属废水成套处理设备，其特 征是：所述的铁碳填料(25)的体积为所述的转筒(23)的内容积的 30%～80%。
9.根据权利要求1或2所述的含重金属废水成套处理设备，其特 征是：所述的动力设备(27)为柴油机或汽油机。
10.根据权利要求1或2所述的含重金属废水成套处理设备，其 特征是：所述的传动设备(26)为齿轮传动或滚轮传动。
说明书
一种含重金属废水成套处理设备
技术领域
本实用新型涉及一种废水成套处理设备，尤其涉及一种含重金属 废水的成套处理设备。
背景技术
随着工业的飞速发展，水污染日益严重和复杂，各种选矿、冶炼、 表面处理等行业排放大量含重金属工业废水，这类废水毒性大、数量 多、污染复杂、处理难度高，严重危害人类居住环境与身体健康。传 统的污水处理方法已不能满足环境污染治理的需求，有时不能满足污 水再生回用的需要。因此对于废水经济、实用性技术的研究，仍是当 前的热点。铁碳内电解法是一种新型的有效的废水处理方法。近年来， 内电解法新技术在工业废水处理方面的研究十分活跃，它对此类废水 所表现出的较高的色度去除率，以及可以大大提高废水的生物降解 性，单纯的铁碳内电解法虽然脱色效果好，但对COD处理效率低，一 般不单独使用，多作为生物处理的预处理方法。作为生物处理的有效 预处理方法引起人们越来越大的兴趣。铁碳内电解法处理废水的作用 机理主要包括氧化还原作用、电化学作用、絮凝作用、沉淀过滤作用; 铁碳内电解法能有效地去除废水的色度及COD，提高废水的可生化性。 “十一五”、“十二五”阶段国家新出台了一系列针对重金属污染排放 的新标准和法律法规，因此需要对这些废水进行处理，使其符合国家 和地方标准，对于维持国家可持续发展和保护人民群众的生命健康安 全显得尤为必要。铁碳内电解具有使用范围广，可利用此电解法及其 组合工艺对制药、垃圾渗滤液、染料、重金属、农药等废水进行处理; 还具有工艺简单、处理效果好等特点，尤其是对于高盐度，高COD以 及色度较高的工业废水的处理较其他工艺具有更加明显的优势。难生 物降解的废水经铁碳内电解工艺处理后B/C大大提高，有利于后续生 物处理效果的提高。但是传统内电解法有一定的缺点：1、铁碳内电 解柱经过一段时间后，铁碳填料表面会形成钝化膜，同时填料易结块， 这样就阻隔了铁碳填料与废水的有效接触，使内电解柱内部废水流态 恶化，导致处理效果降低。2、操作不灵活，铁碳内电解法通常是在 酸性条件下进行的，但酸性条件下，以内电解柱作为废水的主要处理 单元时，容易造成溶出的铁屑量大或处理效果不显著。因此，本实用 新型通过改进，将克服传统电解工艺的缺点，对于处理污水有极其重 要作用。
实用新型内容
本实用新型所要解决的技术问题是提供一种处理效果好、操作灵 活的含重金属废水成套处理设备。
为了解决上述技术问题，本实用新型提供的含重金属废水成套处 理设备，调节池的一端连接有进水管，所述的调节池的另一端通过第 一pH自动监控仪与内电解反应器的一端连接，所述的内电解反应器2 的另一端与水解池的一端连接，所述的水解池的另一端通过第二pH 自动监控仪与絮凝池连接，所述的水解池的出口通过水泵与所述的调 节池连接，所述的絮凝池与沉淀池连接，所述的沉淀池的沉淀物出口 通过污泥泵与压滤机连接，所述的压滤机的滤液出口与所述的调节池 连接;硫酸配药槽与所述的调节池连接，碱配药槽与所述的调节池和 所述的水解池连接，PAM配药槽与所述的絮凝池连接;自控系统与所 述的第一pH自动监控仪、第二pH自动监控仪及各设备的控制器采用 通信连接。
所述的沉淀池为斜板沉淀池。
所述的调节池、内电解反应器、水解池、絮凝池和沉淀池采用溢 流方式排列连接。
所述的硫酸配药槽、碱配药槽、PAM配药槽和压滤机安置在上层， 所述的调节池、内电解反应器、水解池、絮凝池、沉淀池和自控系统 安置在下层。
所述的内电解反应器为旋转式内电解反应器，所述的旋转式内电 解反应器的结构是：转筒一侧设有料口，所述的转筒的主轴通过传动 设备与动力设备转动连接，所述的转筒的内壁设有搅拌翅，所述的转 筒内填充有铁碳填料，所述的转筒上设有进水口和出水口。
所述的搅拌翅上设有网孔。
所述的进水口和出水口上均设有打孔塑料板或网格板。
所述的铁碳填料的体积为所述的转筒的内容积的30%～80%。
所述的动力设备为柴油机或汽油机。
所述的传动设备为齿轮传动或滚轮传动。
采用上述技术方案的含重金属废水成套处理设备，从进水到调节 池、内电解反应池、水解池、絮凝池、沉淀池，所有配水管道全部采 用溢流方式以节省系统空间与能耗。沉淀污泥通过污泥泵抽至压滤机 进行压滤脱水，滤液通过高差自流至调节池，滤泥直接排出。空间布 置按硫酸配药槽、碱配药槽、PAM配药槽和压滤机安置在上层，调节 池、内电解反应器、水解池、絮凝池、沉淀池和自控系统安置在下层， 充分利用溢流有利于减少泵的数量，节省空间和节能。控制系统布置 下层便于人员操作控制。
旋转式内电解反应器转动时能缓慢的对填料进行混合搅拌，结合 了固定床与流化床的优点，解决了传统微电解固定床反应器填料钝化 与板结、流化床运行费用高昂等问题。因此本实用新型提供的旋转式 内电解反应器能够高效低能耗便捷地实现对废水重金属离子的脱除; 其成套系统设备能在选矿、冶炼、电镀、染料等行业对含重金属废水 进行深度处理与应用，尤其是对含重金属、高COD、高色度废水都具 有良好的处理效果。
本实用新型具有如下优点：
1.旋转式内电解反应器内搅拌翅上面布满小孔或网孔使得搅拌 阻力大大减小，只对填料进行缓慢翻滚和搅动混合，减少了能耗并增 加了固液混合效果。
2.旋转式内电解反应器转筒一侧设有料口，能方便装填铁碳填 料。
3.旋转式内电解反应器转筒内部进出水管口嵌有多孔塑料板或 网格板，阻止铁碳颗粒往管道堆砌堵塞和随流水流失。
4.旋转式内电解反应器的动力设备选型方便。
5.铁碳填料可以是废旧铁屑、铁块、铁片等铁(或含铁)材料 与活性炭颗粒、焦炭等碳材料。
6.成套设备的空间布置按加药系统、反应系统的压滤机安置在 上层，而配水系统、反应系统、自控系统安置在下层，充分利用溢流 有利于减少泵的数量，节省空间和节能。
7.水解反应池底部设有水泵，定期抽出沉积铁颗粒至调节池， 实现流失铁的回用。
综上所述，本实用新型是一种处理效果好、操作灵活的含重金属 废水成套处理设备。
