申请日2014.08.07
公开(公告)日2015.03.11
IPC分类号C02F11/12; C02F11/10; C02F11/04; C10L5/46; C10B53/00; C10B57/16; B01D47/06
摘要
本发明是涉及一种生产污泥合成燃料的组合设备。它由以污泥和生活垃圾为原料的沼气井，压滤槽，高温干馏碳化设备，烟尘净化排放处理设备组合形成。将污水处理厂的污泥，与其他拌合物进入沼气井，经过高温干馏碳化设备，进行处置，在处置过程中，其有毒有害的烟气，通过烟尘引风设备进行二次加温燃烧。再进入烟尘净化处理，进行烟尘净化，然后达标排放。形成一个以害治害变废为宝，生产再生资源的一个良性的循环过程。
权利要求书

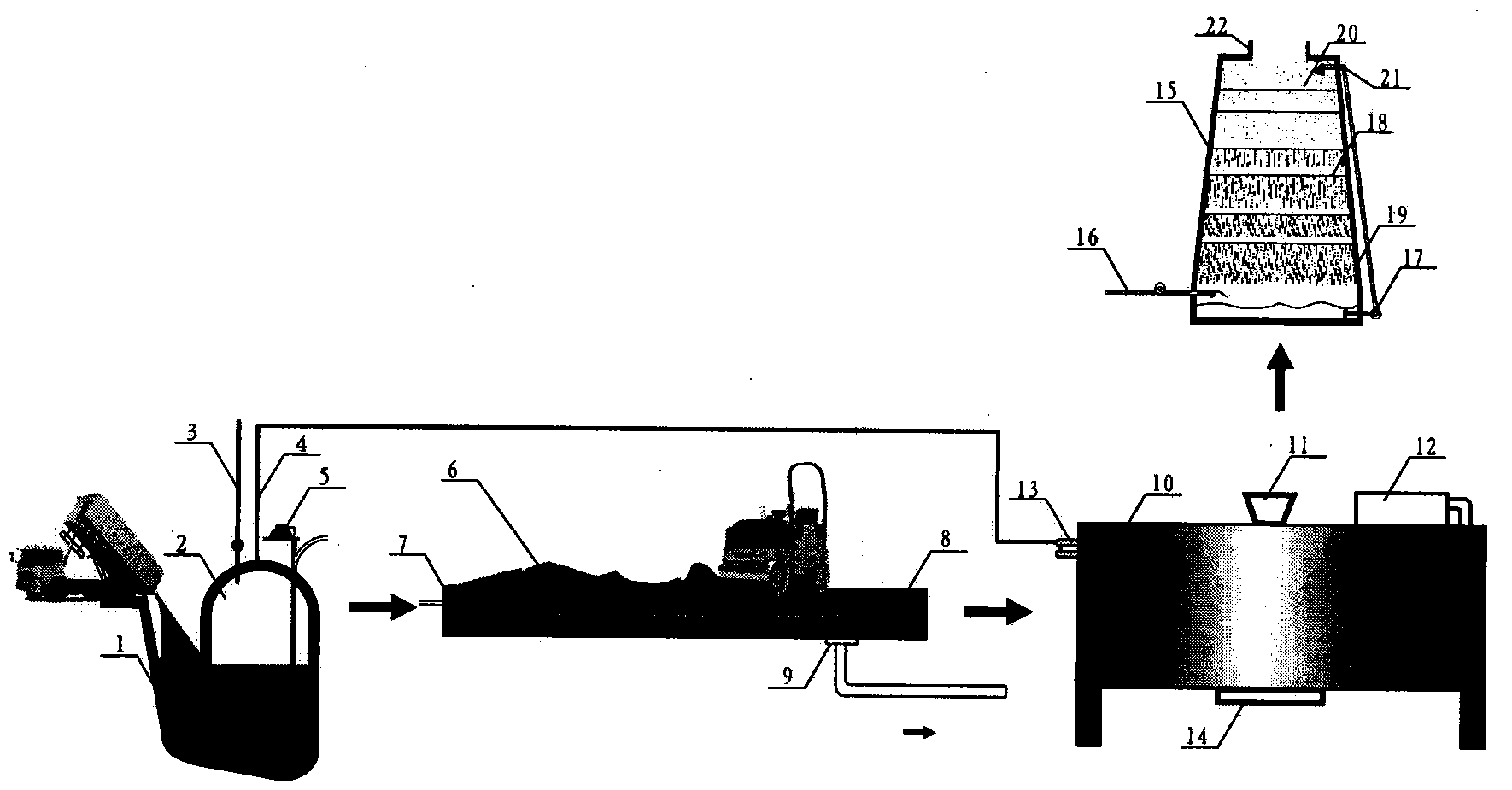

1.制作污泥合成燃料的一种组合设备，包括第一部分，污 泥池连接沼气井，其内容(1)为污泥池，(2)沼气井，(3) 防爆装置，(4)沼气管道，(5)搅龙泵连接出料管。第二部分， (6)压滤槽装置，(7)压滤槽挡土墙，(8)压滤槽的过滤层，(9) 过滤装置连接地下管道。第三部分，高温干馏装置，10高温 干馏炉，(11)进料口，(12)烟尘二次燃烧设备，(13)燃烧开 关与燃烧管道，(14)出料口。第四部分，(15)烟尘净化装置， (16)引风机与烟尘管道，(17)循环泵，(18)多隔层喷淋装置， (19)水洗喷淋塔，(20)雾状喷淋层结构，(21)喷淋头与上水 管道，(22)出气口。
2.根据权利要求1所述的制作污泥合成燃料的一种组 合设备，其特征在于所说的(1)污泥池(2)沼气井以污泥和 生活垃圾为原料，其容积尺寸为1立方-2000立方。及沼气 井所设计的(3)防爆装置，圆管口径为1公分-50公分。 (4)沼气管道，(5)搅龙泵连接出料管，电动机型号为1千瓦至 100千瓦，其管径为10公分至70公分。
3.根据权利要求1所述的制作污泥合成燃料的一种组 合设备，其特征在于所说的(6)压滤槽装置，钢筋混凝土 或钢铁质或夯制。(7)压滤槽挡土墙，为钢筋混凝土C20至 C30。(8)压滤槽的过滤层，网目0.1毫米至100毫米。(9) 过滤装置连接地下管道，其直径为1公分至50公分。
4.根据权利要求1所述的制作污泥合成燃料的一种组 合设备，其特征在于所说的高温干馏碳化，(10)高温干馏 碳化炉，燃烧热源来自于污泥沼气。(11)进料口，(12)烟尘 二次燃烧设备，冷却轴引风机，轴的直径1公分至10公分。 (13)燃烧开关与燃烧管道，燃烧开关系电子打火，引燃燃料 后喷入沼气。燃烧管道直径10公分至100公分。(14)出料口。
5.根据权利要求1所述的制作污泥合成燃料的一种组合设 备，其特征在于所说的(15)烟尘净化装置，(16)引风机与烟尘 管道，冷却轴引风机的电机1千瓦至100千瓦。烟尘管道直 径为5公分至100公分。(17)循环泵，循环泵管道直径2公 分至50公分。(18)多隔层喷淋装置，材质为塑料、钢铁、水 泥、木质、布或玻璃等化学制品。其外观形象及漏水孔，孔 径由1毫米至100毫米。(19)水洗喷淋塔。(20)雾状喷淋层结 构。(21)喷淋头与上水管道，直径为1公分至30公分。(22) 出气口，直径为20公分至200公分。
说明书
制作污泥合成燃料的一种组合设施
技术领域
本发明专利是涉及污泥合成燃料生产制作的一种组合设备。它由污泥池沼气井、压滤槽、高温干馏碳化设备、烟气排放净化设备的组合形成。具体实施过程：将污水处理厂的污泥与生活垃圾，进入沼气井，生产沼气。再将污泥布抛于压滤槽里，进行碾压脱水。后进入高温干馏炉碳化处置，在碳化的过程中，由烟气排放净化设备，对产生的烟气进行二次燃烧处理。再进入水洗喷淋装置，进行烟气净化，然后排放。该组合设备生产的无毒无味无烟的燃料产品，是一种再生资源的新能源燃料。
背景技术
发明人经过调查研究发现，全国污水处理厂的污泥处理各种各样，一、压滤填埋，二、焚烧，三、深海排放，其三种方式都有不可避免的缺陷存在。第一，压滤填埋污染地下水，强降雨发大水时，地表水渗入地下，与污泥填埋层交融(因污泥为180目-240目的细微颗粒)进入地下水系，进行污染。第二，焚烧，污水处理厂的污泥，特别是居民生活排放的污泥，油脂含量高，气味大，再加上工矿企业的有毒的杂质，因此在焚烧的过程中，排放出大量的有毒有害的烟尘，污染着周边的环境。第三，深海排放，目前临海的各个国家都有深海排放的现象，将污泥压滤成块状，放置于有机械装置的船舱里，进入公海区，启动机械装置，将污泥排泄于海里，污染海洋资源。
发明内容
本发明专利是涉及一种生产污泥合成燃料的组合设备。它由污泥池沼气井、压滤槽、高温干馏碳化设备、烟气排放净化设备的组合形成。将污水处理厂的 污泥，与生活垃圾及其他拌合物，进入沼气井，生产沼气。再将污泥布抛于压滤槽里，进行碾压脱水。后进入高温干馏炉碳化处置，在碳化的过程中，由烟气排放净化设备，对产生的烟气进行二次燃烧处理。再进入水洗喷淋装置，进行烟气净化，然后排放。
